Изобретение относится к электродуговой сварке им.б. использовано в условиях значительной удаленности сварищка от источника сварочного тока и при необходимости соблюдения повышенной электробезопасности. Изобретение позволяет повысить качество сварки путем повышения точности установки и поддержания параметров сварочного процесса. Для этого в устройство для сварки, состоящее из источника сварочного тока,, блока памяти , блока тиристорных коммутаторов, :блока управления, введен вспомогательный блок управления, выполненный в виде двух симметричных плеч. При этом для регулирования сварочного тока предусмотрено сопротивление, с: которое регулирует регулировочное сопротивление. 4 ил.

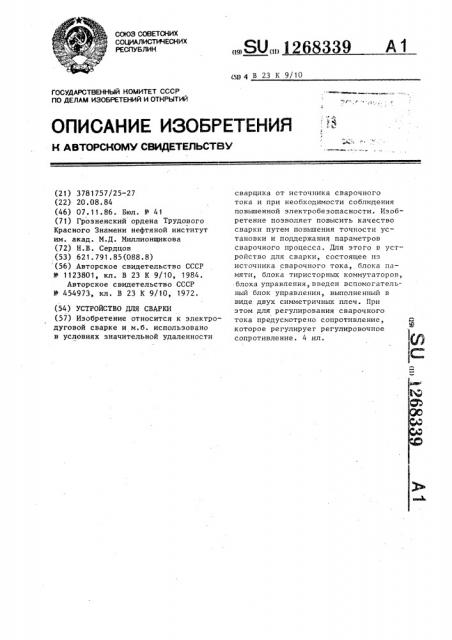

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 В 23 К 9/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3781757/25-27 (22) 20.08.84 (46) 07. 11.86. Бюл. Р 4 1 (71) Грозненский ордена Трудового

Красного Знамени нефтяной институт им. акад. М.Д. Миллионщикова (72) Н.В. Сердцов (53) 621.791.85(088.8) (56) Авторское свидетельство СССР

И 1123801, кл. В 23 К 9/10, 1984.

Авторское свидетельство СССР

Н2 454973, кл. В 23 К 9/!О, 1972. (54) УСТРОЙСТВО ДЛЯ СВАРКИ (57) Изобретение относится к электродуговой сварке и м.б. использовано в условиях значительной удаленности

„„Я0„„1268339 А 1 сварщика от источника сварочного тока и при необходимости соблюдения повышенной электробеэопасности. Изобретение позволяет повысить качество сварки путем повышения точности установки и поддержания параметров сварочного процесса. Для этого в устройство для сварки, состоящее пэ источника сварочного тока, блока памяти, блока тиристорных коммутаторов, блока управления, введен вспомогательный блок управления, выполненный в виде двух симметричных плеч. При этом для регулирования сварочного тока предусмотрено сопротивление, которое регулирует регулировочное сопротивление. 4 ил.

Блок 3 тиристорных коммутаторов содержит два двухполупериодных тиристорных коммутатора 32 и 33 и два однополупериодных тиристорных коммутатора 34 и 35, причем коммутатор 34 работает в отрицательный полупериод, а коммутатор 35 — в положительный полупериод пониженного напряжения.

Блок 4 памяти содержит входной усилитель 36 и запоминающее устройство 37, выполненные с двумя входами, выходной усилитель 38 и блок 39 фазового управления.

4 12683

Изобретение относится к электродуговой сварке и может быть использовано при сварке в условиях значительной удаленности сварщика от источника сварочного тока и при.необходимости соблюдения повышенной электробезопасности.

Цель изобретения — повышение качества сварных соединений и повышение производительности труда путем !О повышения установки и поддержания сварочного процесса.

На фиг. 1 представлена схема устройства для сварки; на фиг. 2с, Г— зависимости напряжений на обмотках !5 от сопротивления подстроечных ре,зисторов на фиг. 2 б — 3 — временные диаграммы, иллюстрирующие характер изменения напряжений и токов на элементах устройств; на фиг.3 — 20 временные диаграммы, иллюстрирующие работу блока тиристорных коммутатороь и блока памяти; на фиг. 4 зависимости напряжений на элементах схемы от сопротивления нагрузки. 25

Усл ройство для сварки (фиг. 1) состоит из источника 1 сварочного тока и электрически связанных с ним вспомогательного блока 2, блока 3 тирксторных коммутаторов, блока 4 памяти и блока 5 управления.

Блок 1 содержит сварочный трансформатор 6 и трансформатор 7 тока.

Вспомогательный блок 2, выполненный в виде двух симметричных

35 плеч, соцержит шунтирующее сопротивление 8, трансформатор 9 с четырьмя обмотками 10-13, два подстроечных сопротивления 14 и 15, трансформатор

16 с тремя обмотками 17-19, трансформатор 20 с тремя обмотками 21-23, четыре однофазных выпрямителя 24-27 со "ãëàæèâàþùèìè элементами, два узла 28 и 29 сравнения и два диода

30 и 31.

39

Блок 5 управления содержит диод

40, ограничительное сопротивление 41, I шунтирующее сопротивление 42 и переменное регулировочное сопротивление (задатчик тока) 43, служащее для установки необходимого режима в перерыве между сваркой.

Устройство работает следующим образом.

В перерыве между сваркой во вспомогательном блоке 2, все симметричные элементы которого одинаковы, имеют одинаковый дрейф и находятся в одинаковых условиях, на двух выходных обмотках 19 и 23 трансформа— торов 16 и 20 присутствуют перемен- ные напряжения одинаковой величины, которые с помощью подстроечных сопротивлений 14 и 15 выбираются на пологом участке зависимостей этих напряжений от величин их установочных подстроечных сопротивлений (фиг.2в-о ).

Так как при длительной работе устройства наблюдается дрейф этих напряжений вправо, то их значения в начальный момент работы устройства выбираются в начале отрезка AS (фиг. 2 а,d ), что дает возможность исключить заметное влияние изменения активных сопротивлений обмоток 11, 12, 13, 17, 22 при нагреве их и подстроечных сопротивлений 14 и 15 проходящими токами, что очень важно, так как два идеально одинаковых элемента подобрать трудно.

Переменные напряжения с выходных обмоток 19 и 23 прикладываются к входам симметричных однофазных выпрямителей 25, 26, а переменные напряжения с выходов двух симметричных обмоток 11, 13 первого трансформатора 9 — к входам симметричных однофазных выпрямителей 24 и 27 для их выпрямления и сглаживания, а затем и для сравнения на узлах 28 и

29 сравнения. При этом на выходах двух симметричных выпрямителей 24, 27 присутствуют выходные постоянные напряжения положительной полярности, а на выходах двух симметричных выпрямителей 25, 26 — постоянные напряжения отрицательной полярности, а на обоих выходах узлов 28 и 29 сравнения устанавливаются напряжения положительной полярности и одинаковой величины при максимальном сопротивлении блока 5 управления, который запитывается только при положитель1Лhb3 39 Ь

q>r

40 сигнала управления на ега втором входе (фиг. Зи,к}, т.е, разность между двумя входными сигналами будет оставаться постоянной, а следовательно, промышленные помехи для входрого усилителя 36, выполненного с двумя входами, первый каскад которого является дифференциальным, бу.дут синфазны и напряжение на ега выходе будет оставаться неизменным (фиг. 3 к ).

Замыкание электрода на иэделие на интервале времени -t приводит к мгновенному появлению сигнала управления переменной полярности на выходе трансформатора 7 тока (фиг.31!) в блоке 1 источника свароч.-!сьга тока вследствие нулевого сопротив Ip!I»I на дуговом промежутке. В результате этого его действию с помощью блока

39 фазового управления соответствует с момента времени t мгновенное включение двухполупериаднага тиристорного коммутатора 32 и ат появившегося на выходе последнего повышенного напряжения сети, которое находится в одной фазе с напряжением, приложенным к общей точке соединения обмоток 18 и 21, произойдет автоматическое запирание однополупериадного тиристорного коммутатора, который был до момента замыкания сварочной цепи открыт, а на первом вьгходе блока 39 фазового управления появится напряжение положительной паляр ности (фиг. 3((), которое прикладывается к второму входу запоминающего устройства 37. Так как величина этого напряжения выбирается несколько выше максимально возможного па абсолютной величине, чем на первом входе последнего, то сброс запомнившегося сигнала управления на era выходе, установленного в момент холостого хода сварочного трансформатора 6, становится невозможным.

Кроме того, с момента прекращения защиты пониженным найряжением сварочного трансформатора б от третьей обмотки 12 первого трансформатора 9 сигнал управления на выходе входного усилителя 36 быстро упадет до нуля (фиг. Зк, интервал времени

t> -t8) вследствие появления на обоих выходах узлов 28 и 29 сравнения отрицательных напряжений, от действия которых диоды 30 и 31 закроются, Причем в момент сварки на интервале

Времени 1 — !:z с пятого выхода блока 39 фазовога управления, который состоит из цвух каналов, будут следовать управля!ощие импульсы цслажи— тельной полярности (фиг. 3 ж — 1), от действия которых длительность правацящего состояния каждого тиристара

Р„ двухпалупериаднага коммутатора 32 становится равной 180, а следовательно, так, проходящий через этот коммутатор, спадает до нуля в момент времени (1= (+ Л (т.е. момент запирания одного тиристора совпадает во времени с моментом отпирания другого тиристара). И с третьего

Выхода блока 39 фазового управления, l!iВ,. Оу;,(ут с:1(.;«В;!т1= и!!пу:1ьсь(пала-. жит!- 11ь1!Ой Da IH 1насте1 с отстающим уг 101! От!!1цчi inisl тиаистараВ т(1(у спалупсриац;О с сам; угатора 33 от де;"!ствия КОтор!. длительность правадя— щего состояния 1сл;;.,.цага ега тиристаРа будет Равна"-,= (: — .(+ О (т.е. ма1!«1!т .апипа!(!!!! ОднОГО тириста,1» HB

casTT1I,EI;Iaò ва 1(ремапи с 1!О1(ентам ((1I1I;! 1!и1:.1;:1Р >-1.ага тиристара} . ?TII! этс г.!

Оч спид((!а ЧI а пас1(!еред!(ае вкл!(((!p!!11«з !(! 11стараВ,1!Б (хпалУ i!(еР1(ОДВОI а K(.".! (с7тата1 д 3 2 а бес печи!1 те :г 1гвате1с. 1!!!! р тока сети па первичной обмотке сварочного трапсфарматара;б с по: Ощью шунтирующего сопротивления 8 да момента Вклю !Опия в каждом палупер11Оде сетев га напряжения тиристарав двухпалупериаднага коммутатора 33 в процессе сварки, а это исключает провалы да нут1евых значений фарм кри. вых така и напряжения нагрузки (фиг. 3 О.-с,), чта благоприятно сказывается на устойчивости горения дуги и качества сварки. При этом в основе работы блока 39 фазового управления лежит так называемый вертикальный принцип управления, состоящий в там, чта напряжения пилообразной формы с выходов имеющихся в нем генераторов, синхронизированные с питающей сетью, подаются на входы пороговых устройств, которые срабатывают каждый раз, как только напряжения на их входах достигнут порога срабатывания, и формируют импульсы включения. При отрыве электрода с момента времени t через время, равное не менее 0,01 с, что необходима для стабильного вазбуждения дуги, устройство начинает воз9 12683 вращаться в исходное состояние, при этом на смену сварочному напряжению на дуговой промежуток приходит напряжение управления, максимально возможная величина, которого не превышает

128. Напряжение на выходе запоминающего устройства 37, установленное в момент холостого хода сварочного трансформатора 6, остается не измененным (фиг. 3 ). !О

На фиг. 4а,о представлены зависимости кривых напряжений на обмотке

23 третьего трансформатора 20 и на выходе второго узла 29 сравнения при однополупериодном нагружении 15 выхода сварочного трансформатора 6 (в данном случае в положительный полупериод пониженного напряжения обмотки 12) опытной нагрузкой.

Однополупериодное нагружение активным сопротивлением от большой величины (R=R>) до нуля (R=O) выхода сварочного трансформатора 6 сопровождается на отрезке 5Rg Rg) незначительным увеличением напряжения положительной полярности на выходе узла 29 сравнения (фиг. 46) и незначительным уменьшением переменного напряжения на выходной обмот30 ке 23 второго трансформатора 20 (фиг. 4а). Однако на отрезке (О,К,) на выходе узла 29 сравнения наблюдается уже резкое увеличение напряжения попожительной полярности с достижением точки максимума на этом отрезке, а затем резкий спад с переходом в область отрицательных значений, а на выходной обмотке 23 наблюдается резкое уменьшение переменного напряжения и после достижения

40 точки минимума резкое возрастание с достижением максимального значения при К=О. Это объясняется сдвигом фаз токов в обмотках при уменьшении активной нагрузки до экстремальных

45 значений на отрезке (О,R-.). Однополупериодный ток в обмотке 21 увеличивает свой опережающий угол, не возрастая по амплитудному значению, и при дальнейшем уменьшении нагрузки (в положительный полупериод) он еще в большей мере увеличивает свой опережающий угол, но уже со значительным увеличением амплитудного значения. И при величине активной нагрузки, равной нулю, достигает своего максимального значения,, опережая синусоидальный ток в обмотке

39 10

22 на 180 (фиг. 2н<). Поэтому, чтобы не вносить существенной разности в выходные напряжения на обмотках

19 и 23 второго и третьего трансформаторов 16 и 20 величина ограничительного сопротивления 41 в блоке 5 управления выбирается по величине

R=R1 °

Если в перерыве между сваркой требуется уменьшить величину сварочного тока для следующего сварочного режима, то с блока 5 управления увеличивают величину переменного регулировочного сопротивления 43, а для увеличения величины сварочного тока уменьшают величину переменного регулировочного сопротивления 43. Это объясняется тем, что источники питания сварочной дуги переменного тока обладают падающими внешними характеристиками, а это значит, что при уменьшении сварочного тока рабочее напряжение увеличивается, а при увеличении сварочного тока уменьшается,. Это позволяет применять регулировочное сопротивление

43 минимальной мощности. При этом как с указанной целью, так и для получения линейной шкалы при повороте движка регулировочного сопротивления 43 и для точной установки величины сварочного тока в предлагаемом устройстве имеется сопротивление 42, которое шунтирует регулировочное сопротивление 43.

Предлагаемое устройство по сравнению с известным практически безынерционно, обеспечивает мгновенное зажигания дуги, а при отрыве мгновенно ограничивает напряжение на дуговом промежутке до безопасной величины. Это позволяет изменять режим сварки даже в момент сбоев в горении дуги за счет того, что переменное регулировочное сопротивление 43 устанавливается непосредственно на электрододержатель, масса которого значительно уменьшилась, Формула изобретения

Устройство для сварки, содержащее сварочный трансформатор, три трансформатора, однополупериодный тиристорный коммутатор, двухполупериодный тиристорный коммутатор, блок фазового управления, трансформатор тока, задатчик тока, ограничительное соз 12683 ной полуволне напряжения обмотки 12 первого трансформатора 9.

Рассмотрим три следующих режима работы вспомогательного блока 2: режим холостого хода сварочного

1 трансформатора 6 на интервале времени С, -,, когда однополупернодные тиристорные коммутаторы 34 и 35 включены, а двухполупериодные тиристорные коммутаторы 32 и 33 выключены; 0 режим короткого замыкания на интервале времени t, -tz (причем для наглядности интервал этого времени искусственно завышен путем отключения двухполупериодных тиристорных коммутаторов 32 и 33), когда сопротивление на дуговом промежутке равно нулю и однополупериодные тиристорные коммутаторы 34 и 35 остаются включенными, двухполупериодные тиристорные yg .коммутаторы 32 и 33 (специально) отключены; режим на интервале времени когда однополупериодные коммутаторы

34 и 35 выключены. 25

На фиг. 2 Ь вЂ” > представлены временные диаграммы, иллюстрирующие характер изменения напряжений на обмотках 11 и 13 первого трансформатора 9, напряжений на обмотках 19 и 23 и токов в обмотках 17, 18, 21 и 22 второго и третьего трансформаторов 16 и

20, а также управляющих напряжений на выходах двух узлов 28 и 29 сравнения в указанных ранее трех режимах работы вспомогательного блока 2.

Так, абсолютно равные по величине синусоидальные напряжения на обмот ках 11 и 13 первого трансформатора (фиг. 25) во всех трех режимах будут иметь различные значения, причем на интервале времени " t> -t, они имеют

-свои максимальные значения, а на интервале времени t, -tz — минимальные значения. Это объясняется тем, что первый трансформатор 9 расчитан на значительно меньшую мощность, чем сварочный трансформатор 6 и обладает крутопадающей внешней характеристикой. Другие равные напряжения на выходнах обмотках 19 и 23 второго и третьего трансформаторов 16 и 20 в первых двух интервалах будут совершенно одинаковой в каждом из них, но произвольной формы (фиг. 2 a,a), прй- 5 чем напряжение на выходной обмотке 23 третьего трансформатора 20

J оказывается инвентированным с отстаиванием на 180 относительно выходного напряжения на обмотке 19 второго трансформатора 16, а на интервале времени t -г эти напряжения будут геометрически правильной формы— трапецеидальной и н одной фазе. 11ричем на интервале времени t, -tz у импульсов этих напряжений по срав— нению с интервалом времени t. -t наблюдается увеличение по амплитудному значению, уменьшение по продолжительности их следования, а на интервале времени -t наблюдается некоторое увеличение по амплитудному значению с одновременным увеличением их длительности.

Анализируя импульсные иапряжеиия на обмотках 19 и 23 по амилитудиым значениям и па продолжительности их следования, можно сделать вывод, что они практически остаются неубывающими во всех трех режимах работы вспомогательного блока 2 по сравнению с синусоидальными напряжениями на обмотках 11 и !3 первого трансформатора 9, Это обьясняется тем, что на интервале времени t -t наблюдае ."ся значительное увеличение однополупериодных токов в обмотках 18 и 21 (фиг. 2 e, ê) вследствие нулевого сопротивления на дуговом промежутке и некоторое увеличение на интервале времени - - синусоидальных токов в обмотках 17 и 22 {фиг. ?C,»<) по причине исчезновения однополупериодных токов в обмотках 18 и 21 второго и третьего траисформаторов 16 и 20.

Кроме того, обмотки 17„ 22 и 18, 21 последних относительно их выходньгх обмоток 19 и 23 имеют различные коэффициенты трансформации. Так, например, число витков у обмоток 19 и 23 больше, чем у обмоток 17 и 22, а у послецних значительно больше, чем у обмоток 18 и 21. Поэтому два равных напряжения положительной полярности, установленные на выходах двух узлов

28 и 29 сравнения на интервале времени „ -t, с момента времени t,, начинают одновременно уменьшаться (фиг. 2 ) по причине одновременно уменьшившихся двух равных по величине напряжений на обмотках 11 и 13 первого трансформатора, а следовательно, и положительных напряжений на выходах двух симметричных однофазных выпрямителях 24 и 27. Поэтому в интервале времени t, — tz напряже5 126833 ния на выходах узлов 28 и 29 сравнения, быстро уменьшаясь, одновременно пересекут свои нулевые значения, а затем, поменяв свои знаки на противоположные, установятся с момента времени t При этом эти отрицательные напряжения на интервале времени t — t по абсолютной величине

3 будут значительно превосходить первоначальную величину положительных 1О напряженьй, установленных в интервале времени t -, . С момента времени t> два равных отрицательных напряжения на выходах двух узлов 28 и 29 сравнения начнут уменьшаться и, 15 уменьшаясь на интервале времени установятся с момента времени и по своей абсолютной величине на интервале времени t< -t,,- будут уже лишь всего в несколько раз превосходить по величине первоначальное значение положительных напряжений, установленных н интервале вследствие отсутствия большой разницы по абсолютной величине между 25 положительными напряжениями на выходах однофазных выпрямителей 24 и 27 и отрицательными напряжениями на выходах однофазных выпрямителей 25 и 26.

На фиг. 3 о -н представлены времен- З ные диаграммы, иллюстрирующие принцип работы блока 3 тиристорных ком мутаторов и блока 4 памяти. Так, в перерыве между сваркой на интервале времени t, -t. н блоке 3 тиристорных

35 коммутаторов днухполупериоцные тиристоные коммутаторы 32 и 33 выключены вследствие отсутствия на их управляющих входах управляюпр х импульсов (фиг. 3 К вЂ ), а однополупериодные тиристорные коммутаторы 34 и 35 поочередно включаются и выключаются по мере .поступления на их входы управляющих импульсов положительной полярности (фиг. 3 b c). Незначительный ток холостого хода сварочного трансформатора 6 в этом случае (фиг„ Зд) .спадает до нуля н момент времени V=7i+ С 1 (т.е. момент запирания одного тиристора совпадает но

50 времени с моментом отпирания другого тиристора), паузы в кривой тока

i и напряжения U (фиг. Зс-б) отсутствуют и длительность проводящего состояния каждого тиристора. P становится равной 180 . Благодаря

55 этому сварочный трансформатор 6 будет включен на непрерывное синусоидальное пониженное напряжение об9 6 мотки 12 первого трансформатора 9.

Причем однополупериодный коммутатор 34 включается только в момент отрицательного, а дополнительный однополупериодный коммутатор 35 н момент положительного полупериодов пониженного напряжения. Блок 5 управления, который шунтирует выход сварочного трансформатора 6, запитан только в положительный полупериод пониженного напряжения обмоток 12, и при незначительном уменьшении его переменного регулировочного сопротивления 43 на интервале времени t„-t< наблюдается увеличение напряжения положительной полярности только на выходе второго узла 29 сравнения или на первом входе входного усилителя

36 (фиг. Зи), à это приводит к появлению на выходе входного усилителя 36 сигнала управления, отличного от нуля (фиг. 3 K ), который поступает на первый вход запоминающего устройства

37 и с его выхода на вход выходного усилителя 38. Величина выходного сопротивления последнего зависит от величины сигнала управления и тем самым определяет угол отпирания тиристоров двухполупериодного коммутатора 33 в момент сварки. При этом многие устройства, подключаемые к промьппленной сети, не обладающие усилительными свойствами, — электроприводы (особенно н момент включения), коммутирующие устройства постоянного и переменного тока (контакторы, реле, переключатели) и неуправляемые источники питания (вентильные преобразователи переменного тока в постоянный, трансформаторы, преобразователи частоты) — являются источниками помех. Эти устройства временно или длительно за счет импульсного потребления энергии искажают форму синусоидального напряжения сети на определенной ветви. Благодаря выполнению вспомогательного блока 2 в виде двух симметричных плеч стало возможным устранение возмущений подобного рода и получение стабильного сигнала управления на выходе входного усилителя 36, а следовательно, и на входе запоминающего устройства 37. Так, например, отклонение сигнала управления на первом входе входного усилителя на интервале времени t -t no указанным причинам от уровня, ранее установленного, сопровождается совершенно аналогичным отклонением

1268339 противление, три диода, о т л и— ч а ю щ е е с я тем, что, с целью повышения качества сварных соединений путем повышения точности установки и поддержания сварочного процесса, в него введены два шунтирующих сопротивления, два подстроечных сопротивления, четыре однофазных выпрямителя со сглаживающими элементами, два узла сравнения, второй однополу- 10 периодный тиристорный коммутатор, второй двухголупериодный тиристорный коммутатор, входной усилитель, запоминающее устройство, выходной усилитель, первый трансформатор выполнен 15 с четырьмя обмотками, а второй и третий — с тремя, при этом входной усилитель и запоминающее устройство выполнены с двумя входами, входные клеммы устройства присоединены па- 20 раллельно первой обмотке первого трансформатора, конец которой через последовательно соединенные первое шунтирующее сопротивление и первый двухполупериодный коммутатор, а 25 также через второй двухполупериодный коммутатор соединен с началом первичной обмотки сварочного трансформатора, конец последней соединен с началами первой и третьей обмоток Вр первого трансформатора, а конец третьей обмотки последнего связан с началом первой обмотки третьего трансформатора и с началом второй обмотки второго трансформатоРа, ко- 35 нец которой соединен с началом первичной обмотки сварочного трансформатора .через первый однополупериодный тиристорный коммутатор, а конец первой обмотки третьего трансформа- 4р тора соединен с началом первичной обмотки сварочного трансформатора через второй однополупериодный тиристорный коммутатор, причем вторая обмотка первого трансформатора под- 45 ключена к входу первого однофазного выпрямителя, а также своим началом через первое подстроечное сопротивление она подключена к началу и концом к концу Первой обмот- 5р ки второго трансформатора, третья обмотка которого подключена к входу второго однофазного выпрямителя, который своим выходом подключен к второму, а выход первого однофазного выпрямителя — к первому входам перво го узла сравнения, четвертая обмотка первого трансформатора подключена к входу четвертого однофазного выпрямителя, а своим началом через второе подстроечное сопротивление она подключена" к началу и концом к концу второй обмотки третьего трансформатора, третья обмотка которого подключена к входу третьего однофазного выпрямителя, который своим выходом подключен к первому, а выход четвертого однофазного выпрямителя к второму входам второго узла срав— нения, выход которого через переход анод — катод второго диода связан с вторым, а выход первого узла сравнения через переход анод — катод первого диода — с первым входами входного усилителя, выход которого через последовательно включенные запоминающее устройство и выходной усилитель связан с первым входом блока фазового управления, который первым своим выходом подключен к второму входу запоминающего устройства, вторым и третьим — к управляющим входам тиристорных коммутаторов: второго однополупериодного и второго двухполупериодного, третий диод включен в цепь, состоящую из соединенных последовательно ограничительного сопротивления и задатчика тока, параллельно которому подключено второе шунтирующее сопротивление, парал.— лельно этой цепи включены выходные клеммы устройства и последовательно соединенные вторичная обмотка сварочного трансформатора и трансформатор тока, выход которого соединен с вторым входом блока фазового управления, а четвертый и пятый выходы последнего подключены соответственно к управляющим входам первого однополупериодного и первого двухполупериодного тиристорных коммктаторов.

1268339

1268339

1268339

Ъ

Ф ggnpw.

I

1

1

4 Ega,гщж
