Реферат



Изобретение относится к устройствам для образования гнезд под электроус .тановочные приборы в изделиях, изготавливаемых в кассетах. Цель изобретения - удобство эксплуатации за счет воможности самоустановки при перекосах стенок и упрощение конструкции . Устройство содержит составной пустотообразойатель из закрепленных coodHO большими основаниями на противоположных стенках 3 и 4 кассеты клиновидных формообразующих элементов 1 и 2, в одном из которых образована V-образная вертикальная прорезь для размещения вершины другогп элемента. 3 ил. (Л ю 05 00 ISD

СОЮЗ СОВЕТСКИХ, СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„126842 (sg 4 " 28 В 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ;;

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3748838/29-33 (22) 31. 05. 84 (46) 07.11.86. Бюл. и 41 (72) В.М.Борщевский, Г.Н.Захарченко и А.И.Овчинников (53) 666.97.033 (088.8) (56) Авторское свидетельство СССР

Ф 547358, кл. В 28 В 17/00, 1975.

Авторское свидетельство СССР

11 - 929216, кл. В 28 В 17/00, 1980. (54) УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ

ГНЕЗД ПОД ЭЛЕКТРОУСТАНОВОЧНЫЕ ПРИБОРЫ В ИЗДЕЛИЯХ, ИЗГОТАВЛИВАЕМЫХ B

КАССЕТАХ (57) Изобретение относится к устройствам для образования гнезд под электроустановочные приборы в изделиях, изготавливаемых в кассетах. Цель изобретения — удобство эксплуатации за счет воможности самоустановки при перекосах стенок и упрощение конструкции. Устройство содержит составной пустотообразователь из закрепленных соосно большими основаниями на противоположных стенках 3 и 4 кассеты клиновидных формообразующих элементов 1 и 2, в одном из которых образована Ч-образная вертикальная прорезь для размещения вершины другого элемента. 3 ил.

4 12

Изобретение относится к устройствам для изготовления гнезд под электроустановочные приборы в изделиях, изготавливаемых в кассетах.

Цель изобретения — удобство эксплуатации за счет возможности самоустановки при перекосах стенок и упрощение конструкции.

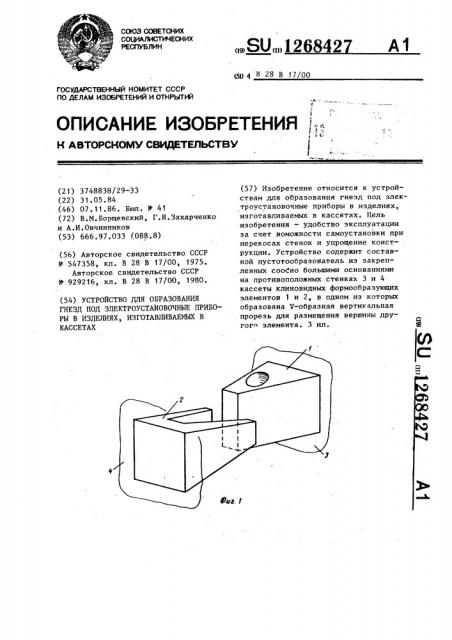

На фиг. 1 показано предлагаемое устройство в положении готовности к формованию, общий вид;на фиг, 2— то же, в момент распалубки; на фиг.3схема монтажа электроприборов в гнездах.

Устройство содержит составной пустотообразователь из клиновидных формообразующих элементов 1 и 2, соосно закрепленных большими основаниями на противоположных стенках 3 и

4 кассет.

Формообразующий элемент 2 выполнен с V-образной вертикальной прорезью для размещения вершины формообразующего элемента 1.

Устройство работает следующим образом.

При сплачивании стенок кассеты формообразующий элемент 1 вдвинут в

V-образную прорезь формообразующего элемента 2, устройство образует в двух взаимно перпендикулярных плоскостях симметричный контур, образующий гнезда для двух электроприборов, повернутых один относительно другого, на 9ро, В отсек кассеты подают Стро68427 ительную смесь, после отверждения которой производят распалубку, для чего отодвигают подвижную стенку 3 с укрепленным на ней формообразую5 щим элементом от готового изделия.

Затем изделие отодвигают от неподвижной стенки 4 кассеты, извлекая из гнезда формообразующий элемент 2.

В полученные гнезда устанавливают электроприборы, винтами подтягивают распорные лапки, упирающиеся в уступы 5 и плотно удерживающие электроприбор в гнезде.

Формула и з обретения

Устройство для образования гнезд под электроустановочные приборы в

20 изделиях, изготавливаемых в кассетах, содержащее составной пустотообразователь из закрепленных соосно боль" шими основаниями на противоположных стенках кассеты формообразующих эле25 ментов, один из которых охватывает другой, о т л и ч а ю щ е е с я тем, что, с целью удобства эксплуатации за счет возможности самоустановки при перекосах стенок и упрощения

Зр конструкцйи устройства, формообразующие элементы выполнены клиновидными, причем в одном из них образована V-образная вертикальная прорезь для размещения вершины другого элемента.

1268427

Фиг. 2
