Устройство для стерильного отбора проб из ферментера

Устройство для стерильного отбора проб из ферментера

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ СТЕРИЛЬНОГО ОТБОРА ПРОБ из ФЕРМЕНТЕРА, содержащее пробоприемник и перепускной клапан, отличающееся тем, что, с целью снижения трудоемкости и сохранения стерильности пробы путем установки перепускного клапана непосредственно на ферментере, пробоприемник снабжен обратным клапаном, имеющим подпружийенный шток, кольцевой паз и уплотнение, перепускной клапан имеет подпружиненный шток и кольцевой выступ, образукяций при взаимодействии с кольцевым пазом клапана пробоприемника герметичный канал для протока пробы. to о схз О)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1268611 (51)4 С 12 М 1/26

l 1

Ц

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2493962/28-13 (22) 24.05.77 (46) 07.11.86. Бюл. Ф 41 (71) Институт биохимии и физиологии микроорганизмов АН СССР (72) 10. В. Редикульцев, А. Н. 111кидченко, У1.Г.Занин и О.П.Горбунов (53) 576.8.093 ° 5 (088.8) (56) Руководство по эксплуатации

"АНКУМ-2", 1972. (54)(57) УСТРОЙСТВО ДЛЯ СТЕРИЛЪНОГО

ОТБОРА ПРОБ ИЗ ФЕРМЕНТЕРА, содержащее пробоприемник и перепускной клапан, о т л и ч а ю щ е е с я тем, что, с целью снижения трудоемкости и сохранения стерильности пробы путем установки перепускного клапана непосредственно на ферментере, пробоприемник снабжен обратным клапаном, имеющим подпружиненный шток, кольцевой паз и уплотнение, перепускной клапан имеет подпружиненный шток и кольцевой выступ, образующий при взаимодействии с кольцевым пазом клапана пробоприемника герметичный канал для протока пробы.!

2686!!

Редактор Н.Рогулич Техред В. Кадар

Корректор Т.Колб

Заказ 5994/25 Тираж 490 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д.4/5

Производственно-полиграфическое предприятие, r..Ужгород, ул. Проектная, 4

Изобретение относится к микробиологии и может бьггв использовано в микробиологической, пищевой промышленности и в исследовательской практике.

Цель изобретения — снижение трудоемкости и сохранение стерильности получаемой пробы.

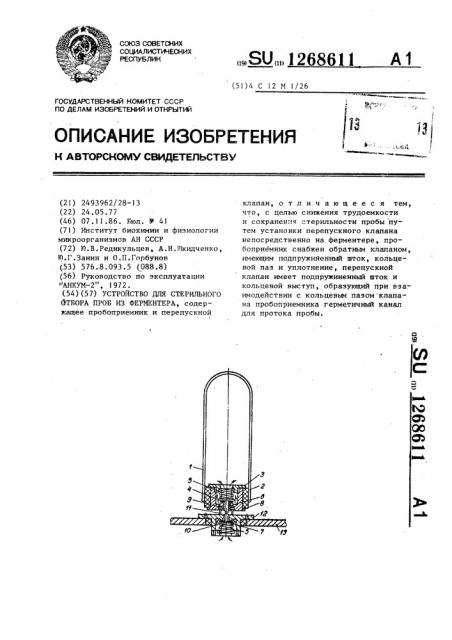

На чертеже изображено устройство для стерильного отбора проб„ разрез.
