Реферат



Изобретение относится к обоfj Jрудованию для перемешивания жидкостей в технологических емкостях. Цель изобретения - улучшение качества обрабатываемых изделий путемобеспечения равномерной подачи воздуха по всей площади днища емкости. Контейнер 2 с изделиями 3 устанавливают в емкость 1. При переменной подаче сжатого воздуха через, воздухоподводящую магистраль 5 в перфорированную трубу 9 ей сообщают раскачивание относительно днища ёмкости 1, что обеспечивает равномерное распределение и : подачу пузьфьков сжатого воздуха во внутренние полости изделий 3. 5 ил. , fl

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (584 С 253 21 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3904375/22-02 (22) 03.06.85 (46) 07.11.86. Вюл. й- 41 (71) Производственное объединение

".Укрэлектроаппарат" (72) А.Н.Кавецкий (53) 621.8,035.449.62 (088.8) (56) Авторское свидетельство СССР

Ф 533683, кл. С 25 З 21/10, 1975

Авторское свидетельство СССР

У 585240, кл. С 25 Э 21/ lO, 1976. (54) УСТРОЙСТВО ДЛЯ ПЕРЕИЕШИВАНИЯ

ЖИДКОСТЕЙ (57) Изобретение относится к обо рудованию для перемешивания жидкостей в технологических емкостях.

Цель изобретения — улучшение качества обрабатываемых изделий путем обеспечения равномерной подачи воздуха по всей площади днища емкости. Контейнер 2 с изделиями 3 устанавливают в емкость 1. При переменной подаче сжатого воздуха через, воздухоподводящую магистраль 5 в перфорированную трубу 9 ей сообщают раскачивание относительно днища емкости 1, что обеспечивает равномерное распределение и подачу пузырьков сжатого воздуха во внутренние полости изделий 3 . 5 ил .!

268

Изобретение относится к ycòpîéñòвам для перемешивания жидкостеи, преимущественно в емксстях прямоугольной формы, в частности для обработки изделий трубчатой формы, уста новленных в емкости в положении, близком к вертикальному, и может быть использовано в гальванотехнике, химической и других отраслях промышленности, Цель изобретения — улучшение ка— чества обрабатываемых изделий путем . обеспечения равномерной подачи воздуха по всей площади днища емкости.

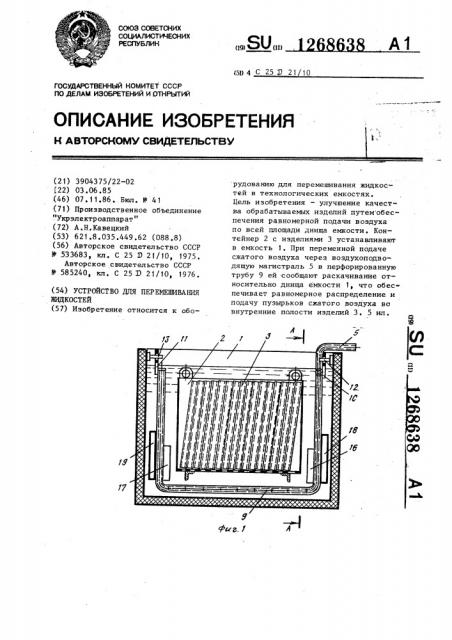

На фиг. 1 изображено устройство,, поперечный разрез", на фиг. 2 — то же, вид сверху, на фиг. 3 — разрез

А-А на фиг. 1 на фиг. 4 — узел 1. на фиг. 3, на фиг. 5 — принципиальная пневмосхема устройства.

Устройство состоит из емкссти 1, в которой установлен контейнер 2 с обрабатываемыми иэделиями 3, например мерными отрезками овальных труб, применяемых для изготовления охладителей силовых масляных трансформаторов. На емкости 1 установлены воздухоподводящие магистрали 4 и 5, которые снабжены эластичными коленами 6 и 7, присоединенными к перфорированной мешалке, выполненной в виде двух параллельных труб 8 и 9 с V-образными коленами, расположенными по торцам емкости 1 и шарнирно с ней связанными посредством пластин !0 и 11, одетыми соответственно на призмы 12 и 13, закрепленные в верхней части емкости 1. Перфорация в трубах 8 и 9 выполнена таким образом, что отверстия соответственно 14 и 15 направлены горизонтально и в противоположные стороны. В нижней части труб 8 и 9 жестко закреплены лопасти l6 и

17 и поплавки 18 и 19. Пневмосхема устройства включает запорный элемент

20, трехходовый двухпозиционный распределитель 21 с электропневматичес-ким управлением, эластичные колена

6 и 7 и трубы 8 и 9.

Устройство работает следующим образом.

Контейнер 2 с изделиями 3 устанавливают в емкость 1, заполненную рабочей жидкостью. В пневмосхему подают сжатый воздух,, открыв запорный элемент 20, При отключенном электромагните распределителя 21 воздух поступает через колено 6 в трубу 8 и выходит в толщу жидкости через отвер638 2 стия 14. При этом на мешалку действует реактивная сила, стремящаяся повернуть мешалку против часовой стрелки (фиг, 3} . Дополнительное усилие, стремящееся повернуть мешалку, действует со стороны колена 6, которое под действием внутреннего давления стремится распрямиться, В результате этого мешалка поворачивается в крайнее правое положение, Поплавки 18 и 19 служат для уравновешивания части веса конструкции и снижения усилия, требуемого для позорота мешалки, Лопасти 16 и 17 служат для снижения скорости перемещения мешалки, При подаче питания на электромагнит происходит переключение потока воздуха через колено 7 в трубу 9. При таком переключении на мешалку действуют силы, стремящиеся повернуть ее по часовой стрелке, и она поворачивается в крайнее левое положение, после чего электромагнит отключают, и все повторяется. Подавая на электромаг нит импульсы напряжения, добиваются раскачивая мешалки с частотой следования импульсов.

Конструктивные особенности предлагаемоro устройства позволяют повысить качество обработки изделий, например длинномерных овальных труб, применяемых при изготовлении охладителей силовых масленных трансформаторов, Равномерная подача воздуха по всей площади днища препятствует образованию застойных зон, все изделия в контейнере находятся в одинаковых условиях, поэтому технологический процесс идет с одинаковой интенсивностью для всех изделий, что при заданной длительности процесса гарантирует качественную обработку.

Фор мула из обр ет ения

Устройство для перемешивания жидкостей, содержащее емкость, воздухоподводящую магистраль, соединенную с ней перфорированную мешалку с горизонтально расположенными и противоположно направленными отверстиями, лопасти и поплавки, установленные на. перфорированной мешалке, о т л ичающее с я тем, что, с целью улучшения качества обрабатываемых изделий путем обеспечения равномерной подачи воздуха по всей площади з днища емкости, оНо снабжено двумя эластичными коленами, соединяющими воздухоподводящую магистраль и перфорированную мешалку, выполненную в

1268638 ниде двух параллельных труб с V-образными коленами, расположенными по торцам емкости и шарнирно с ней связанными в верхней части.
