Стыковое соединение наружных стеновых панелей

Стыковое соединение наружных стеновых панелей

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано для соединения однослойных наружных стеновых панелей жилых, гражданских и промышленных зданий, возводимых в суровых климатических условиях. Цель изобретения - упрощение технологии герметизации стыков панельных зданий и повышение их эксплуатационной надежности. Стык включает нащельник 1 с открылками 2, расположенными в продольных пазах 3 угловых скосов панелей 4. Открылки 2 имеют отгибы 5, повторяюшие форму основания пазов. Пазы заполнены твердеющим материалом, например раствором на расширяющемся цементе. Нашельник выполнен из упругого, прочного и коррозиестойкого материала, например из оцинкованной стали. 1 з.п. ф-лы. 1 ил. -

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504 Е 04 В 138

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

1 с1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 3824007/29-33 (22) 17.12.84 (46) 07.11.86. Бюл. № 41 (71) Забайкальский научно-исследовательский и проектный институт промышленного проектирования «ЗабайкалпромстройНИИпроект» (72) С. A. Самарин (53) 69.057.4:691.022-413(088.8) (56) Авторское свидетельство СССР № 949104, кл. Е 04 В 1/56, 1982.

Авторское свидетельство СССР № 530092, кл. Е 04 В 1/38, 1976. (54) СТЫКОВОЕ СОЕДИНЕНИЕ НАРУЖНЪ1Х СТЕНОВЪ|Х ПАНЕЛЕЙ (57) Изобретение относится к строительству и может быть использовано для соедине„„SU„„1268684 А 1 ния однослойных наружных стеновых панелей жилых, гражданских и промышленных зданий, возводимых в суровых климатических условиях. Цель изобретения — упрощение технологии герметизации стыков панельных зданий и повышение их эксплуатационной надежности. Стык включает нащельник с открылками 2, расположенными в продольных пазах 3 угловых скосов панелей 4. Открылки 2 имеют отгибы 5, повторяющие форму основания пазов. Пазы заполнены твердеющим материалом, например раствором на расширяющемся цементе.

Нащельник выполнен нз упругого, прочного и коррозиестойкого материала, например из оцинкованной стали. 1 з.п. ф-лы. 1 ил.

1268684

Форл!ула изобретения

Составитель К. Михайлов

Редактор Л. Сабо Техред И. Верес Корректор Е. Рошко

3 а к аз 6 003 29 Тираж 7!8 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4)5 филиал ППГ1 «Патент», г. Ужгород, ул. Г1роектная, 4

Изобретение относится к строительству и может быть использовано в частности для соединения однослойных наружных стеновых панелей жилых, гражданских и промышленных зданий, возводимых в суровых климатических условиях.

Цель изобретения — упрощение технологии герметизации и повышение эксплуатационной надежности.

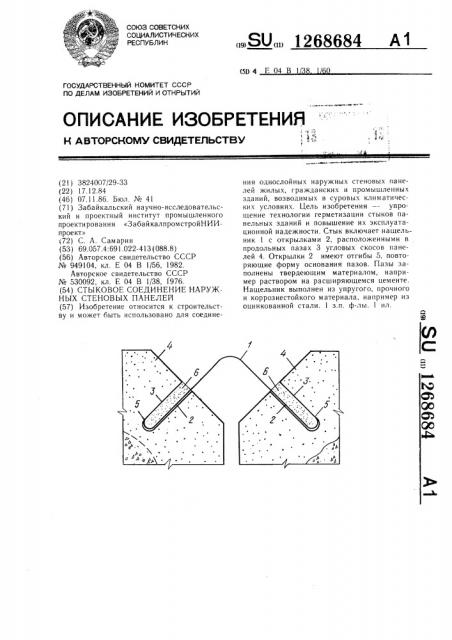

На чертеже изображен стык, горизонтальный разрез.

Конструкция стыка включает Jl-сбразный нашельник с открылками 2, размешенными в продольных пазах 3 угловых скосов панелей 4. Открылки 2 имеют отгибы 5, повторяюшие форму основания пазов. Пазы заполнены твердеющим материалом 6, например раствором на расширяк1шемся цементе. Нашельник выполнен из упругого, прочного и коррозиестойкого материала, например из оцинкованной стали.

Стык выполнен следующим образом.

После монтажа наружных стеновых панелей, »х выверки и закрепления в проектном положении, в пазы смежных панелей заводится гибкий нашельник 1 J10 плотного прилегания отгибов 5 открылков 2 к основаниям пазов 3.

Заполнение пазов осугцествляют: при плюсовых или близких к нулю температурах по ходу монтажа, при низких температурах; заделку пазов совмещают с работами по отделке фасада.

1. Стыковое соединение наружных стеновых панелей, включающее Л-образный нашельник с открылками, размешенными в продольных пазах угловых скосов панелей, и заполнитель пазов, отличающееся тем, что, с целью упрошения технологии герметизации и повышения эксплуатационной надежности, пазы выполнены под углом 35—

55 к наружным поверхностям панелей, а открылки нашельника — с отгибами наружу, повторяющими форму основания пазов, при этом заполнитель расположен с наружной стороны открылков с прижатием их к внутренним стенкам пазов.

2. Соединение по п. 1, отличающееся тем, что заполнитель пазов выполнен из раствора на расширяющемся цементе.
