Устройство для бурения скважин под защитой обсадной колонны

Устройство для бурения скважин под защитой обсадной колонны

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и предназначено для бурения неглубоких скважин с отбором керна под защитой обсадной колонны. С целью повышения эффективности работы путем ударного погружения обсадной колонны, породоразрушающий инструмент 4 выполнен в виде зубчатой коронки с хвостовиком 6. Хвостовик 6 расположен в обсадной трубе 5 с (Л 1ллл/уу Л /// /// /// хх/ /у/ //у /// /// /л Фиг.}

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК по 4 Е 21 В 7/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 1) 3858236/22-03 (22) 21.02.85 (46) 07.11.86. Бюл. Ф 41 ь (71) Московский геолого-разведочный институт им. Серго Орджоникидзе (72) Б.М.Ребрик, Ю.А.Арсентьев, Г.И.Лукинский и А.П.Полежаева (53) 622. 24. 051. 52 (088. 8) (56) Авторское свидетельство СССР

Ф 661816, кл. Е 21 В 10/08, 1977.

Авторское свидетельство СССР

Ф 1059192, кл. Е 21 D 1/06, 1982. (54) УСТРОЙСТВО ДЛЯ БУРЕНИЯ СКВАЖИН

ПОД ЗАЩИТОЙ ОБСАДНОЙ КОЛОННЫ (57) Изобретение относится к горной промышленности и предназначено для бурения неглубоких скважин с отбором керна под защитой обсадной колонны, С целью повышения эффективности работы путем ударного погружения обсадной колонны, породоразрушающий инструмент 4 выполнен в виде зубчатой коронки с хвостовиком 6. Хвостовик

6 расположен в обсадной трубе 5 с возможностью ограниченного осевого перемещения. Для этого хностовик 6 имеет выступ 7, а на нижнем торце обсадной трубы 5 выполнен выступ 8.

В случае, когда обсадная колонна !! !с зависает в скважине, погружение ее производится принудительно за счет ударного воздействия двух зубчатых

1268711 поверхностей, размещенных на выступах 7 и 8. Перемещение зубчатых выступов клиновидной формы одной поверхности относительно зубчатых выступов другой поверхности создает ударное воздействие на обсадную колонну и заставляет ее опускаться в скважину.

3 ил.

Изобретение относится к горной промышленности, в частности к устройствам для вращательного бурения неглубоких скважин с отбором керна под защитой обсадной колонны. 5

Цель из обре те ния — повышение эффективности работы путем ударного погружения обсадной колонны.

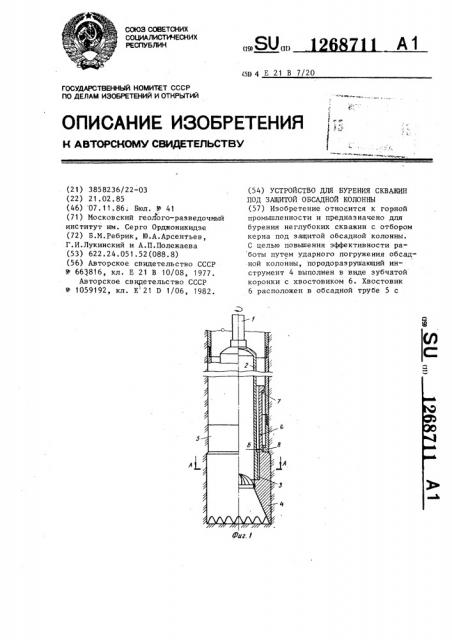

На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 — разрез А-A на фиг. на фиг. 3 — вид Б на фиг. 1.

Устройство для бурения скважин под защитой обсадной колонны состоит иэ бурового става 1, керноприемной трубы 2, которая шлиценьж соединением 3 связана с породоразрушающим инструментом 4, имеющим расположенный в обсадной трубе 5 хвостовик 6. Породоразрушающий инструмент

4 выполнен в виде зубчатой коронки.

Хвостовик 6 расположен в обсадной трубе с возможностью ограниченного осевого перемещения, причем ограничители перемещении выполнены в виде 25 выступа 7 на хвостонике и выступа

8 на нижнем торце обсадной трубы.

Устройство имеет ударный механизм, взаимодействующие зубчатые поверхности 9 и 10 которого расположены соот- зп ветственно на выступах 7 и 8.

Предлагаемое устройство работает следующим образом.

В

Крутящий момент от привода буровой установки (не показана) передают буровому стану 1, керноприемной трубе 2 и через шлицевое соединение

3 породораэрушающему инструменту 4, формирующему ствол скважины. По мере углубления скважины порода поступает во внутреннюю полость керноприемной трубы 2, которую при заполнении иэнлекают на поверхность и очищают, после чего устанавливают вновь в прежнее положение. При отсутствии сопротивления продвижение обсадной колонны, составленной из обсадных труб

5,может происходить под действием собственного веса. В противном случае погружение обсадной колонны произвсдится принудительно, за счет ударного воздействия двух зубчатых поверхностей 9 и 10. Это происходит тогда, когда обсадная колонна "зависает н скважине, а породоразрушающий инструмент занимает крайнее нижнее положение относительно торца обсадной трубы 5. В этом положении зубчатые выступы клиновидной формы поверхности 9 (фиг,, 2) перемещаются по аналогичным выступам поверхности

10, создавая ударное воздействие на обсадную колонну, заставляя ее опускаться в скважину.

Величину свободного хода породоразрушающего инструмента 4 относительно обсадной колонны определяют предельной нысотой устойчивого незакрепленноro интервала ствола скважины.

Формула и з обре т е н и я

Устройство для бурения скважин под защитой обсадной колонны, включающее породоразрушающий инструмент, керноприемную трубу, буровой стан, обсадную трубу и ударный механизм в виде взаимодействующих зубчатых поверхностей, о т л и ч а ю щ е е с я тем, что, с целью повьппения эффективности работы путем ударного погружения обсадной колонны, породоСоставитель Л. Чере пенкина

Техред 3. Кадар Корректор M.Ìàêñèìèøèíåö.

Редактор О.Бугир

Заказ 6004/30

Тираж 548 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 12 разрушающий инструмент выполнен в виде зубчатой коронки с хвостовиком, размещенным в обсадной трубе с возможностью ограниченного осевого перемещения, а ограничители осевого перемещения выполнены в виде выступов на хвостовике и на обсадной тру68711 4 бе, прн этом керноприемная труба соединена с зубчатой коронкой с возможностью осевого перемещения и совместного вращения, а зубчатые поверх ности ударного механизма расположены на выступах ограничителей осевого перемещения хвостовика.
