Реферат



Изобретение относится к ветроэнергетике и позволяет новысить выработку энергии. Воздушный поток, ускорившись в конфузоре 4, воздействует на лопасти 2 выше вала 3, вызывая враш,ение ветроколеса . При изменении направления ветра на противоположное воздушный поток попадает на лопасти 2 ветроколеса 1 через конфузор 5, при этом для регулирования частоты враш,ения ветроколеса I заслонку 6 перемещают относительно конфузора 4, а для остановки ветроколеса 1 заслонку 6 полностью опускают и перекрывают отверстие конфузора 4. 4 з. п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1268792 А1 (5D 4 1 03 D 3 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3901712/25-06 (22) 28.05.85. (46) 07.11.86. Бюл. № 41 (72) С. В. Чередниченко (53) 621.548 (088.8) (56) Заявка Франции № 2446391, кл. F 03 D 3/04, опублик. 1980. (54) ВЕТРОДВИГАТЕЛЬ (57) Изобретение относится к ветроэнергетике и позволяет повысить выработку энергии. Воздушный поток, ускорившись в конфузоре 4, воздействует на лопасти 2 выше вала 3, вызывая вращение ветроколеса. При изменении направления ветра на противоположное воздушный поток попадает на лопасти 2 ветроколеса 1 через конфузор 5, при этом для регулирования частоты вращения ветроколеса l заслонку 6 перемещают относительно конфузора 4, а для остановки ветроколеса 1 заслонку 6 полностью опускают и перекрывают отверстие конфузора 4. 4 з. п. ф-лы, 3 ил.

1268792

Формула изобретения

Изобретение относится к ветроэнергетике и касается ветродвигателей, снабженных направляющими аппаратами.

Цель изобретения — повышение выработки энергии.

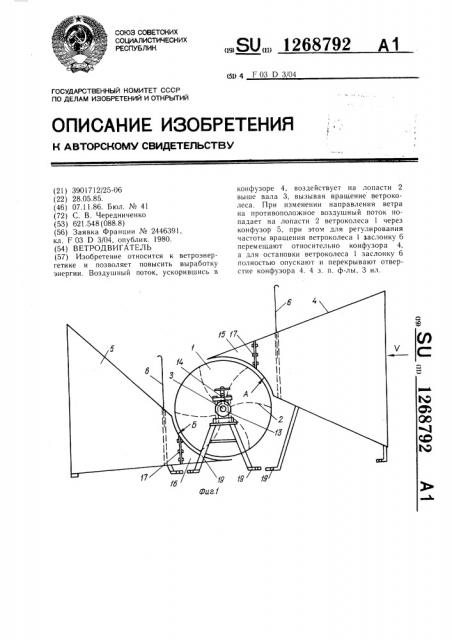

На фиг. 1 схематически изображен ветродвигатель; на фиг. 2 — то же, вид сверху; на фиг. 3 — схематическое изображение ветродвигателя, используемого в составе ветроэлектростанции.

Ветродвигатель содержит барабанное ветроколесо 1 с лопастями 2, закрепленными на горизонтальном валу 3, и установленный перед ветроколесом 1 коробчатый конфузор 4, выходное отверстие А которого расположено выше вала 3. Ветродвигатель также снабжен дополнительным конфузоэом 5, установленным за ветроколесом 1, и ричем выходное отверстие 6 дополнительного конфузора 5 расположено ниже вала 3.

Каждая лопасть 2 изогнута в поперечном сечении и закреплена на валу 3 по винтовой линии. Каждый из конфузоров 4 и 5 снабжен залоснкой 6, установленной вблизи выходного отверстия А или Б соответственно

Для увеличения жесткости каждый конфузор 4 и 5 снабжен вертикальными перегородкам и 7, установленными вдоль конфузора 4 и 5 и закрепленными на его стенках.

При использовании вентродвигателя в составе энергетического устройства большой могцности, например в составе ветроэлектростанции, каждый конфузор 4 и 5 ветродвигателя выполнен в виде отдельных секций 8, установленных вдоль вала 3 с зазором одна относительно другой, лопасти 2 закреплены на валу 3 также секциями, расположенными напротив секций 8 конфузоров 4 и 5,а вал 3 снабжен муфтами 9, установленными между секциями лопастей 2.

Кроме того, вал 3 одним своим концом соединен через муфты 10 и редуктор 11 с электрогенератором 12. На другом свободном конце вала 3 установлен шкив 13, с которым при необходимости может быть связан другой исполнительный механизм, например привод насоса. Для проведения ремонтных и регламентных работ с ветроколесом 1 на валу 3 установлено тормозное устройство 14. Для удобства ремонта и демонтажа ветроколеса 1 конфузор 4 снабжен козырьком 15, а конфузор 5 козырьком 16. Крепление козырьков 15 и 16 к конфузорам 4 и 5 осушествлено с помошью болтовых соединений 17. Для удобства доступа и осмотра ветроколеса 1 предусмотрены откидные люки 18, установленные на верхних стенках конфузоров 4 и 5. Ветродвигатель устанавливается на местности

15 го

50 при помоши опор 19 так, что его конфузор 4 ориентирован в сторону преимущественного направления ветра.

Воздушный поток, ускорившись в конфузоре 4, воздействует на лопасти 2 выше вала 3, вызывая вращение ветроколеса 1.

Перемещением заслонки 6 относительно конфузора 4 регулируется частота врашения ветроколеса 1. Для остановки ветроколеса 1 заслонку 6 полностью опускают и перекрывают отверстие конфузора 4, устройство 14 воздействуя на вал 3. останавливает ветроколесо 1. Конфузор 4 обеспечивает работу ветродвигателя в широком диапазоне углов направления ветра, относительно вала 3.

Закрепление лопастей 2 на валу 3 по винтовым линиям обеспечивает плавность вращения ветроколеса 1. При изменении направления ветра на противоположное воздушный поток попадает на лопасти 2 ветроколеса 1 через конфузор 5, что значительно повышает суммарную выработку электроэнергии за год генератором 12.

1. Ветродвигатель, содержащий барабанное ветроколесо с лопастями, закрепленными на горизонтальном валу, и установленный перед ветроколесом коробчатый конфузор, выходное отверстие которого расположено выше вала, отличающийся тем, что, с целью повышения выработки энергии, ветродвигатель снабжен дополнительным конфузором, установленным за ветроколесом, причем выходное отверстие дополнительного конфузора расположено ниже вала.

2. Ветродвигатель по и. 1, отличающийся тем, что каждая лопасть изогнута в поперечном сечении и закреплена на валу по винтовой линии.

3. Ветродвигатель по и. 1, Отличающийся тем, что каждый конфузор снабжен заслонкой, установленной вблизи выходного отверстия.

4. Ветродвигатель по п. 1, отличающийся тем, что каждый конфузор снабжен вертикальными перегородками, установленными вдоль конфузора и закрепленными на его стенках.

5. Ветродвигатель по п. 1, отличающийся тем, что каждый конфузор выполнен в виде отдельных секций, установленных вдоль вала с зазором одна относительно другой, лопасти закреплены на валу секциями, расположенными напротив секций конфузоров, а вал снабжен муфтами, установленными между секциями лопастей.
