Изобретение относится к области вентиляторостроения. Цель изобретения состоит в повьпиении КПД вентилятора за счет улучшения структуры потока по всей длине профиля рабочей лопатки. Для этого выпуклая и вогнутая части рабочей лопатки соедиие-ны прямолинейным участком, что уменьшает отрыв потока. 2 ил. (Л

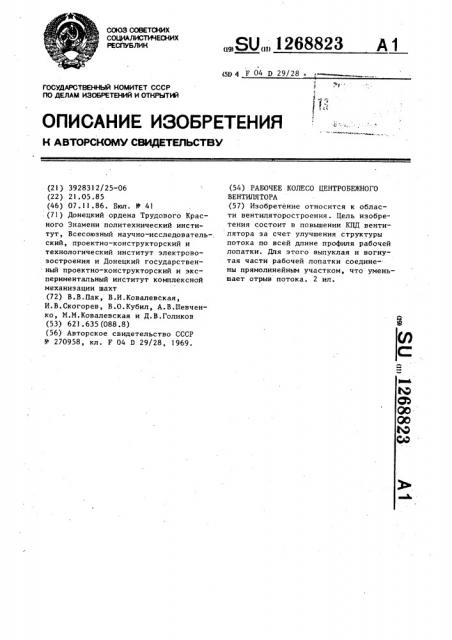

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (б1) y F 04 D 29/28 .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3928312/25-06 (22) 21.05.85 (46) 07.11.86. Бюл. 4411 (71) Донецкий ордена Трудового Красного Знамени политехнический институт, Всесоюзный научно-исследователь-. ский, проектно-конструкторский и технологический институт электровозостроения и Донецкий государственный проектно-конструкторский и экспериментальный институт комплексной механизации шахт (72) В.В.Пак, В.И.Ковалевская, И.В.Скогорев, В.О.Кубил, А.В.Шевченко, М.М.Ковалевская и Д.В.Голиков (53) 62! . 635 (088.8) (56) Авторское свидетельство СССР

Ф 270958, кл. F 04 D 29/28, 1969.

„„Я0„„1268823 А 1 (54) РАБОЧЕЕ КОЛЕСО ЦЕНТРОБЕЖНОГО

ВЕНТИЛЯТОРА (57) Изобретение относится к области вентиляторостроения. Цель изобретения состоит в повышении КПД вентилятора за счет улучшения структуры потока по всей длине профиля рабочей лопатки. Для этого выпуклая и вогнутая части рабочей лопатки соединены прямолинейным участком, что уменьшает отрыв потока. 2 ил.. 1268823

Изобретение относится к вентилято-, ростроению, в частности к рабочим Ko" колесам центробежных вентиляторов.

Цель изобретения - повышение КПД вентилятора. 5

На фиг.1 представлен центробежный вентилятор, продольный разрез; на фиг.2 - сечение А-А на фиг.l.

Рабочее колесо центробежного вентилятора содержит несущий 1 и покрыв- 10 ной 2 диски и закрепленные между ними листовые лопатки 3, профиль рабо", чей поверхности каждой из которых имеет выпуклую входную и вогнутую— выходную части 4 и 5, соответственно, при этом профиль рабочей поверхности каждой лопатки имеет прямолинейный участок 6, соединяющий выпуклую 4 и вогнутую S части причем длина Г прямолинейного участка 6 составляет

0,002-0,03 от наружного диаметра D колеса, его начало расположено на диаметре D„, составляющем 0,85-0,96 наружного диаметра D колеса, а радиус кривизны aorHyToH wacTH 5 профиля 2 лопатки 3 составляет 0,03-0,3 радиуса В. кривизны выпуклой части 4.

При работе вентилятора на, номиналь.ном режиме поток безотрывно обтекает выпуклый 4 и прямолинейный 6 участки лопатки 3, отрываясь от тыльной стороны вогнутой части 5. Благодаря тому, что последний имеет малую протяженность, этот отрыв не успевает развиться и не приводит к эамет- 35 ному снижению КПД, Малая протяженность вогнутой части 5 н углы выхода лопатки 3, необходимые для получения высоких значений коэффициента давления, обеспечиваются указанными сочетаниями радиусов кривизны

К и К,, а также расположением прямолинейного участка 6 на диаметре D> °

При работе вентилятора на режимах, больших оптимального, при натекании на лопатку 3 с тыльной стороны поток от рабочей стороны выпуклой части 4 лопатки 3 не отрывается благодаря наличию прямолинейного участка 6 лопатки 3. Его длина выбирается так что поток плотно прилегает к рабочей поверхности вогнутой части 5 лопатки 3, обеспечивая необходимый угол выхода.

Формула изобретения

Рабочее колесо центробежного вентилятора, содержащее несущий и покрывной диски и закрепленные между ними листовые лопатки, профиль рабочей поверхности каждой иэ которых имеет выпуклую входную и вогнутую выходную части, о т л и ч а ю щ е е с я тем, что, с целью повышения

КПД вентилятора, профиль рабочей поверхности каждой лопатки имеет прямолинейный участок, соединяющий выг. пуклую и вогнутую части, причем длина прямолинейного участка составляет 0,002-0,03 от наружного диаметра колеса, его начало .расположено на, диаметре, составляющем 0,85 — 0,96 наружного диаметра колеса, а -радиус кривизны вогнутой части профиля лопатки составляет 0,03 — 0,3 радиуса кривизны выпуклой части.

1 268823 фуг 1
