Устройство для регулирования содержания углерода в цементированном слое при газовой цементации

Устройство для регулирования содержания углерода в цементированном слое при газовой цементации

Иллюстрации

Показать все

Реферат



С С 11®ЗЩ ф

> ТГП111ОТ .л11 ° 1,Ефуду ЛЮТНЬ Я

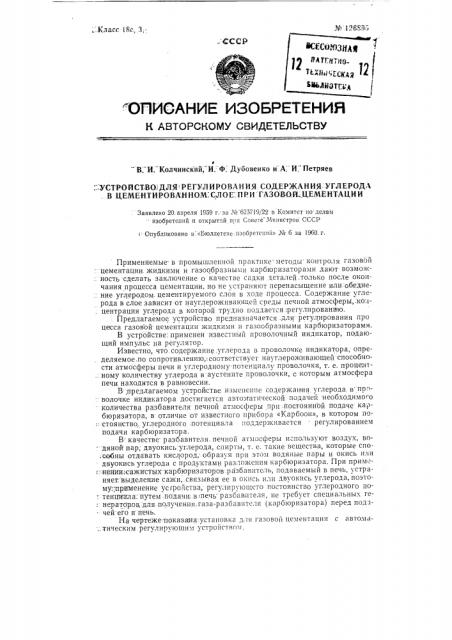

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. И. Колчинский; И.: Ф. Дубовенко и"А. И. Петряев

::УС1РОЙСТВО.:-ДЛЯ РЕГУЛИРОВАНИЯ СОДЕРЖАНИЯ:УГЛЕРОДА. В ЦЕМЕНТИРОВАННОМ:СЛОЕ :ПРИ ГАЗОВОЙ. ЦЕМЕНТАЦИИ

Заявлено 20: апреля 1959 г. за ¹ 625719j22 в Комитет по делам изобретений и открытий прн Совете Министров СССР

< Опубликовано в.«Бюллетене.пзобретсшш» М 6 за 1960 .г.

Применяемые в промыштлепной практике методы контроля газовой

: цементации. жидкими и газообразными карбюризаторами дают возмож: ность сделать заключение о качестве са, дки,деталей. только после окончания процесса цементации, но не устраняют перенасыщение или обедне: ние углеродом. цементируемого слоя в ходе процесса. Содержание углерода в слое зависит. от науглероживающей среды печной атмосферы,.ко: . центрация углерода в которой трудно поддается:регу.тированию.

Предлагаемое устройство предназначается .для регулирования про цесса газовой цементации жидкими и газообразными карбюризаторами.

В устройстве: применен известный проволочный индикатор, подающий импульс на регулятор.

Известно, что.содержание. углерода в проволочке индикатора, опре. деляемое.по сопротивлению,: соответствует науглероживающей способности атмосферы печи и углеродному потенциалу проволочки, т. е. процкп.: ному количеству углерода в аустените проволочки, с которым. атмосфера печи находится в равновесии.

В предлагаемом устройстве изменение содержания углерода в про" волочке индикатора достигается авто гатической подачей необходимого количества разбавителя печной атмосферы прн:постоянной подаче карбюризатора, в отличие от известного прибора «Карбоон», в котором по:: стоянство,. углеродного .потенциала поддерхкнвается регулированием подачи карбюризатора.

В. качестве. разбавителя. печной атмосферы используют воздух, во." дяной пар; двуокись:углерода, спирты, т. е. такие вещества, которые спо собны отдавать кислород,.образуя при этом водяные пары и окись илн двуокись углерода с продуктами разложения карбюризатора. При прим .: нвнии;сажистых карбюризаторов разбавитсль, подаваемый в печь, устраняет. выделение сажи,.связывая ее в окись или двуокись углерода, поэтому:.:применение усгройства, регулиру1ощсго постоянство углеродного по. тенциала. путем. подачи; в:печь разбавнтеля, не требует специальных ге: нераторов. для получения. газа-разбавителя (карбюризатора) перед под»: чей его в печь.

На чертеже:показана:установка для газовой цементации с автома.. тическим регулирующим устройством, и 126895

В печь 1 дозирующим насосом 2 из бачка 8 подается постоянное количество карбюризатора на протяжении всего процесса цементации. Сюда же через регулятор 4 поступает разбавитель. Регулятор увеличивает или уменьшает подачу разбавителя в зависимости от показаний шкалы моста

5, от градуировайной в зйачениях концентрации углерода. В трубку 6 печи заключен индикатор.7, который дает импульс в регулятор 4. Трчбка б имеет отвод 8 для отходящих газов.

Порядок работы печи: вначале в печь загружаются детали, затем включается подача карбюрнзатора; после нагрева садки до заданной температуры вставляется индикатор.

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М. Струве I p 60

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 1950

Подп. к пеи. 29.11-бО г.

Тираж 1050 Е1ена 25 коп.

Типографии Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 13.

Устройство для регулирования содержания углерода в цементированномм слое при газовой цементации с применением проволочного индикатора, подающего импульс на регулятор, o T л и ч а ю щ е е с я тем, что, с целью подачи в цементирующую печь необходимого количества разбавителя (кислорода, воздуха или других кислородосодержащих газов) „ исполнительный механизм регулятора установлен на трубопроводе. по которому подается в печь разбавитель.
