Устройство для определения местоположения подвижных объектов для обслуживания электролизеров

Устройство для определения местоположения подвижных объектов для обслуживания электролизеров

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматизации производства алюминия и может использоваться в системах автоматизированного управления машинами по обслуживанию алюминиевых электролизеров для определения местоположения этих машин. С целью повышения функциональной надежности работы устройства передающая антенна длиной, равной длине обрабатываемой зоны электролизера , выполнена в виде прямоугольной петли, плоскость которой изогнута на концах под прямым углом. 3 ил.

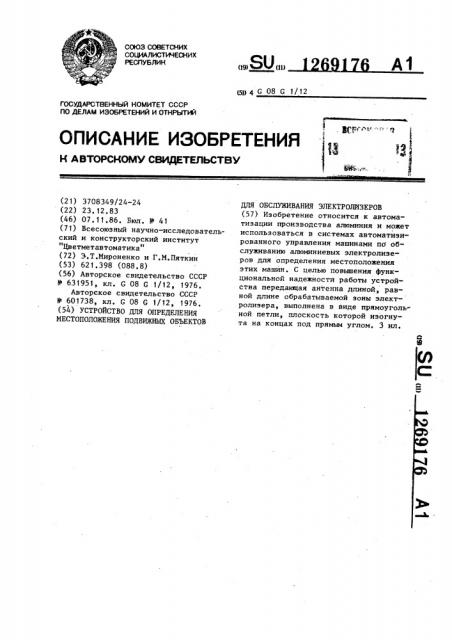

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) SU (и) 51 4 с 08 с 1/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3708349/24-24 (22) 23.12.83 (46) 07.11.86. Бюл. В 41 (71) Всесоюзный научно-исследовательский и конструкторский институт

"Цветметавтоматика" (72) Э.Т.Мироненко и Г.М.Пяткин (53) 621.398 (088.8) (56) Авторское свидетельство СССР

В 631951, кл. G 08 G 1/12, 1976.

Авторское свидетельство СССР

9 601738, кл. G 08 G 1/12, 1976. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

МЕСТОПОЛОЖЕНИЯ ПОДВИЖНЪК ОБЪЕКТОВ

ДЛЯ ОБСЛУЖИВАНИЯ ЭЛЕКТРОЛИЗЕРОВ (57) Изобретение относится к автоматизации производства алюминия и может использоваться в системах автоматизированного управления машинами по обслуживанию алюминиевых электролизеров для определения местоположения этих машин. С целью повышения функциональной надежности работы устройства переданная антенна длиной, равной длине обрабатываемой зоны электролизера, выполнена в виде прямоугольной петли, плоскость которой изогнута на концах под прямым углом. 3 ил.

1269176

Изобретение относится к автоматизации производства алюминия и может использоваться в системах автоматизированного дистанционного управления машинами по обслуживанию алюминиевых электролизеров для определения местоположения этих машин.

Цель изобретения — повышение функциональной надежности работы устройства.

На фиг.1 представлена структурная схема устройства; на фиг.2 — схематичное изображение передающей антенны; на фиг.3 — структурная схема датчика положения, Устройство содержит подвижной объект 1, на котором расположен генератор 2 синусоидального напряжения, согласующий блок 3, передающую антенну 4, датчики 5 положения, блок 6 индикации, соленоид 7, пороговый элемент 8, реле 9.

Поле, связанное с передающей антенной 4, используется для определения местоположения подвижного объекта. С этой целью у контролируемых зон вдоль пути перемещения машины устанавливаются датчики 5 положения, подключенные к блоку 6 индикации.

Чувствительным органом датчика 5 положения является соленоид 7, Передающая антенна 4 имеет форму прямоугольной петли (фиг.2), плос1 кость которой изогнута на концах под прямым, углом. длина антенны равна длине обрабатываемой зоны электролизера.

Устройство работает следующим: образом.

При подходе машины к очередному электролизеру соленоид 7 датчика 5 положения входит в передающую антенну 4. Соленоид 7 принимает сигналы, излучаемые передающей антенной, установленной на подвижном объекте, при въезде последнего в контролируемую зону. Далее сигналы поступают на пороговый элемент 8, который включает реле 9. Контакты реле 9 замыкают сигнальную шину, по которой ин5 формация поступает в блок 6 индикации. При выходе подвижного объекта 1 из контролируемой зоны сигналы на соленоиде 7 исчезают, контакты реле 9 размыкаются.

10 В предлагаемой конструкции передающей антенны необходимо размещение соленоида датчика положения (фиг.2) в зоне, где поле антенны имеет экстремум, характеризующийся равномерностью.

Формула и з о б р е т е н и я

Устройство для определения место20 положения подвижных объектов для обслуживания электролизеров, содержащее датчик положения, блок индикации, на подвижном объекте — генератор синусоидального напряжения, согласующий блок и передающую антенну, о т л ич а ю щ е е с я тем, что, с целью повышения функциональной надежности работы устройства, в него введены дополнительные датчики положения, 30 установленные вдоль пути следования подвижного объекта, а передающая ан- тенна выполнена в виде прямоугольной петли, одни стороны которой, расположенные перпендикулярно направлению движения подвижного объекта, загнуты под прямым углом по отношению к другим сторонам прямоугольной петли с длиной, равной зоне обработки электролизера, расположенным 0-вдоль движения подвижного объекта, выход генератора синусоидального напряжения через согласующий блок подключен к концам прямоугольной петли передающей антенны, выходы датчиков

4 положения подключены к соответствующим входам блока индикации.

1269176 иг. /

1269!76

Составитель А.Зинькова

Техред В.Кадар

Редактор Н.Тупица

Корректор И.,Муска

Заказ 6039/53 Тираж 515

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
