Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si) 4 (! 11 В 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3909033/24-10 (22) 11.06.85 (46) 07.11.86. Бюл. № 41 (7I) Специальное конструкторско-технологическое бюро Физико-механического института АН СССР (72) В. И. Глемба, P. Б. Дунец и С. И. Калиберда (53) 534.851 (088.8) (56) Авторское свидетельство СССР № 661597, кл. G 1! В 5/00, 1977.

Система функционирования кода времени для кассетных магнитофонов. — Электроника, 1978, т. 51, № 18, с. 75 — 77. (54) УСТРОЙСТВО ДЛЯ ЗАПИСИ-ВОСПРОИЗВЕДЕНИЯ КОДА ВРЕМЕНИ

„„SU 1269183 А1 (57) Изобретение относится к техникс м»гнитной записи. Изобретение позволяет повысить помехоустойчивость устройства, которое содержит датчик кода времени, мультиплексоры 2, 4, преобразователь 3 кода, формирователь 5, генератор 6 тактовых импульсов, счетчики 7 н 8 тактовых импульсов, дешифратор 9, переключатель 10 режима работы, блок 1 сравнения, формироп»тель 12, регистры 13 и !4, индикаторы 15.

Введение новых элементов н образование новых связей между элементами устройства позволяет увеличить частоту повторения з»писи-воспроизведения кода времени. В описании изобретения приводятся структурньи схемы и временные диаграммы р»боты выходного 5 и входного 12 формнров»толей. 4 и. ь

1269183

Изобретение относится к технике магнитной записи и вычислительной технике.

Цель изобретения — повышение помехоустойчивости устройства путем увеличения частоты повторения записи-вопроизведения кода времени.

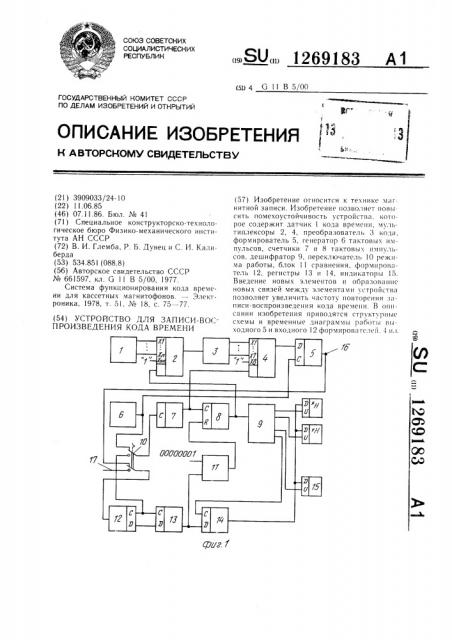

На фиг. 1 приведена функциональная схема устройства; на фиг. 2 -- функциональная схема выходного формирователя и временные диаграммы работы; на фи(. 3-функциональная схема и временные диаграммы работы входного формирователя; на фиг. 4 — принципиальная схема входного формирователя.

Устройство содержит датчик 1 кода времени, первый мультиплексор 2, преобразователь 3 кода, второй мультиплексор 4, выходной формирователь 5, генератор 6 тактовых импульсов, первый счетчик 7 тактовых импульсов, второй счетчик 8 тактовых импульсов, дешифратор 9, переключатель 10 режима работы, блок 11 сравнения, входной формирователь 12, первый регистр !3, второй регистр !4, индикаторы 15, выход

16 устройстьа (Hà вход магнитофона), вход

17 устройства (с выхода магнитофона).

Выходной формирователь 5 содержит элемент HE !8, элементы И 19 и 20, аналоговый инвертор 21, аналоговый сумматор 22.

Входной формирователь !2 содержит селектор 23, аналоговы|! сумматор 24, первый компаратор 25, второй компаратор 26 и эле— мент 27 задержки.

Датчик 1 кола времени соединен с п информационнымими входа MH и(. рпОГО M)i„ iüTHплексора 2, и+ вход которого соедипеH с шиной питания, а выход соединен с преобразователем 3 кода. Преобразователь 3 кода соединеii с семью информационными входами второго мультиплексора 4, восьмой вход которого соединен (и|иной (!итания, а выXOiI, -- С HHQOPMB II Hol(fih(M ВХОДОМ ВЫХОДного форм ировa-.c,l)I 5, тактовый вход коTopot соединеl, (! . i(ÐpçTÎ )Ох| 6 тактовых и мпу;1ьсов и Г(ерБь!11 к|)айl!им кон! а KToM 11(. рвой группы коi! T(iкт(H! Иерi кую:(Г)тели 10, который состn,!T;IH,. иуi групп ко|((актовв, каждая из которых содержит среднии (подвижный) и два крайних контакта. ВыXOi(BbIXO;(I.IO(O фо„)ми1)оват(. IH 5 CO(1HH(11 O первым крайшим контактом второй группы контактов перскл(О (()тел я 10 и выходом 16 устройства.

Вход первого счетчика 7 тактовых импульсов соединен со средним контактом первой группы контактов переключателя 10, а выход счетчика 7 соединен с тактовыM входом второго счетчика 8 тактовых импульсов и управля!Ощим входом второго мультиплексора 4. Установочный вход счетчика 8 соелHI:åff с (зыходом схемы I! сравнения, а выход счет ика 8 соеди|!ен с входом дешифратора 9 и управляющим входом иер5

55 вого мультиплексора 2. Выходы дешифратора 9 соединены с входами п питания индикаторов 15, à n+1-й выход дешифратора

9 соединен с тактовым входом второго регистра 14, выход которого соединен с информационными входами п индикаторов 15.

Первый вход схемы ll сравнения является входом маркера, а второй вход сравнения соединен с выходом первого регистра 13 и информационным входом второго регистра 14. Вход входного формирователя

12 соединен со средним контактом второй группы контактов переключателя 10, тактовый выход формирователя 12 соединен с тактовым входом первого регистра 13 и вторым крайним контактом первой группы контактов переключателя 10, а информационный выход формирователя !2 соединен с информационным входом первого регистра.

Вход 17 устройства соединен со вторым контактом второй группы контактов переключателя 10. Тактовый вход выходного формирователя 5 соединен с элементами И 19 и 20, а информационный — с элементом

HE 18. Элемент И 19 соединен с аналоговым сумматором 22, а элемент И 20 соединен через преобразователь 21 уровня с аналоговым сумматором 22, выход которого является выходом выходного формирователя 5.

Вход входного формирователя 12 соединен с селектором 23 и входом аналогового сумматора 24 с весовым коэффициентом 0,5, а выход селектора 23 соединен с входом аналогового сумматора 24 с весовым коэффициентом 1 и одним входом первого компаратора 25. Выход аналогового сумматора 24 соединен через второй компаратор 26 с элементом 27 задержки. Вторые входы компараторов 25 и 26 соединены с источниками пороговых напряжений, а выход элемента 27 задержки — с тактовым выходом входного формирователя 12, информациОнный выход которого соединен с выходом первого компаратора 25.

Устройс-:во работает в двух режимах— записи и воспроиз(:едения следующим образом.

Запись кода времени на магнитофон производится сообщениями. Каждое сообщение состоит из кода маркера, который отмечает начало сообщения, и составляющих кода времени — десятков и единиц часов, минут, секунд и т. д. — всего и составляющих. КОд, маркера и составляющие кода времени представляются в семисегMåнтíîM последовательном двухполярном коде с возвра roM к нулю.

Датчик 1 выдает п составляющих кода времени в параллельном двоична-десятичном коде, которые поступают на п входов первого мультиплексора 2, а на и+1 вход мультиплексора 2 подан сигнал логической

«1». При работе в режиме записи при помо1269183

15 щи переключателя 10 к входу первого счетчика 7 подключен генератор 6 тактовых импульсов, а к входу входного формирователя 12 — выход выходного формирователя 5. Счетчики ? и 8 осуществляют подсчет тактовых импульсов.

В зависимости от состояния второго счетчика 8 первый мультиплексор 2 выбирает один из подключенных входов и таким образом последовательно формирует сообщение. В преобразователе 3 кода поступивший двоично-десятичный код времени преобразуется из параллельного в семисегментный. При поступлении в преобразователь

3 кода, большего 10 (такой код 1111 поступает по n+1 входу мультиплексора 2), на его выходах формируется код 00000000.

При помощи второго мультиплексора 4 семисегментный код преобразуется из параллельного в последовательный, причем когда на выходе преобразователя 3 имеется нулевой код, на выходе мультиплексора 4 формируется последовательно код маркера

00000001, отличный от кодов сегментов.

Частота преобразования задается состоянием первого счетчика 7 тактовых импульсов, который работает от генератора 6.

Сообщение в последовательном коде от второго мультиплексора 4 (информационная составляющая) и импульсы от генератора 6 (тактовая составляющая) поступают в выходной формирователь 5, где преобразуются в последовательный аналоговый двухполярный код с возвратом к нулю. В выходном формирователе 5 (фиг. 2) информация инвертируется на элементе НЕ 18 и смешивается с тактовыми импульсами на элементах И 19 и 20. В инверторе 21 цифровые сигналы инвертируются, преобразуются в сигнал отрицательной полярности и поступают на вход аналогового сумматора 22, где формируется двухполярный код, в котором информационной составляющей соответствуют только импульсы отрицательной полярности, а тактовой составляющей — импульсы обеих полярностей. Выход аналогового сумматора 22 является выходом формирователя 5 и выходом 16 устройства на магнитофон.

При воспроизведении записанной на магнитную ленту информации аналоговый двухполярный сигнал с выхода магнитофона (от усилителя воспроизведения) поступает на вход 17 устройства и через переключатель

10 режима работы на входной формирователь 12, где осуществляется восстановление информационной и тактовой составляющих сигнала (фиг. 3) . Разделение сигнала на информационную и тактовую составляющие происходит в селекторе 23 н аналоговом сумматоре 24. Селектор 23 инвертирует и выделяет отрицательную составляющую входного сигнала и передает го

55 ее с весовым коэффициентом 1 на аналоговый сумматор, куда с весовым коэффициентом 0,5 поступает также входной сигнал.

В результате суммирования на выходе аналогового сумматора 24 полярность выходного напряжения остается неизменной. Выделенные кодовая и тактовая составляющие поступают соответственно на первый 25 и второй 26 компараторы, выходные сигналы которых являются цифровыми. Тактовые сигналы из компаратора 26 поступают в элемент 27 задержки, где задерживаются относительно информационной составляющей, поступающей из компаратора 25 в последовательном двоичном коде в первый регистр 13, являющийся сдвигактщнм.

По тактовым сигналам, поступающим из входного формирователя 12. в первый регистр 13 последовательно записывается одна из п составляющих кода времени или маркер, и после заполнения всех разрядов первого регистра 13 составляющая переписывается во второй регистр 14. Блок 11 сравнения сравнивает содержимое первого регистра 13 с кодом маркера и при их равенстве вырабатывает сигнал, по которому осуществляется сброс второго счетчика 8 тактовых импульсов, после чего счетчик начинает подсчет количества составляющих в новом сообщении кода времени, Подсчет бит в каждой составляющей кода времени осуществляется первым счетчиком, который синхронизируется тактовыми сигналами, поступающими из входного формирователя !2 через переключатель !О. Таким образом осуществляется коррекция состояния счетчика 8 тактовых импульсов и его синхронизация при приеме сообщения.

Отображение информации осуществляется по принципу динамической индикации поочередно засвечиваются индикаторы 15, причем питание от дешифратора 9 для засветки подается на тот индикатор, информация для которого находится в регистре 14.

По сигналам дешифратора 9, дешифрирующего состояния второго счетчика 8, осуществляется запись составляющих сообщения во второй регистр 14 и одновременное включение питания соответствующего индикатора

15, например, при записи в регистр 14 единиц секунд, питание подается на индикатор. отображающий единицы секунд.

В режиме записи также осуществляется отображение информации на индикаторах 15.

В отличие от работы в режиме воспроизведения информация во входной формирователь 12 поступает не с входа устройства, а с выхода 16 устройства через переключатель 10. Последующая работа по восстановлению и отображению информации ничем не отличается от работы в режиме воспроизведения.

1269183

Формула изобретения

8Х. 1912

Bx . 18

Bbe. 18

Вых, 19

8bIx,20

Вых 21

86/Х.

Устройство для записи-воспроизведения кода времени, содержащее и индикаторов, преобразователь кода, датчик кола времени, и выхолов которого соелинены с и информационными входами первого мультиплексора, первый счетчик тактовых импульсов, генератор тактовых импульсов, соединенный с тактовым входом выходного формирователя, выход которого соединен с выходом устройства, первый и второй выходы входного формирователя соединены соответственно с тактовым и информационным входами первого регистра, отличающееся тем, что, с целью повышения помехоустойчивости, в него введены переключатель режима работы, состоящий из лвух групп контактов, каждая из которых содержит средний (подвижньгй) и лва крайних контакта, второй регистр, блок сравнения, второй счетчик тактовых импульсов, дешифратор и второй мультиг|„гексор, выход которого соелинен с информационным входом выхолного формирователя, уг|равлякнггие входы соединены с выходом первого счетчика тактовых импульсов, один информационный вход соединен с шиной питания, а сечь информационных входов соединены с выходами преобразователя кода, соедиггеггного входом с выходом первого мультиплексора, (n+1) -й информационный вход которого соединен с шиной питания, а управляющий вход соединен с выходом второго счетчика тактовых импульсов, тактовый вход которого соединен с выходом первого счетчика тактовых импульсов, вход которого подключен к среднему контакту первой группы контактов переключателя режима работы, средний контакт второй группы которого соединен с входом входного формирователя, одни крайние контакты первой и второй групп переключателя режима работы соединены соответственно с выходом генератора тактовых импульсов и с выходом устройства, а другие крайние контакты — соответственно с тактовым выходом входного формирователя и входом устройства, первый вход блока сравнения является входом кода маркера, а второй вход соединен с выходом первого регистра и информационным входом второго ре20 гистра, выходы которого соединены с соответствующими входами и индикаторов. а тактовый вход которого соединен с и+1 выходом дешифратора, и выходов которого соединены соответственно с входами питания и индикаторов, а вход дешифратора

25 соединен с выходом второго счетчика тактовых импульсов, установочный вход которого соединен с выходом блока сравнения.

I269183

Ных. 2

Вых, 86/х, 2

Вых. 2

+ 10B
