Реферат



Изобретение относится к импульсной технике. Может быть использовано в устройствах автоматики, вычислительной и Измерительной техники и радиои W 4 т -/ 11 техники, в частности в системах фазовой автоподстройки частоты с частотно-фазовым детектором либо с фазовым детектором и частотным поиском. Цель изобретения - расширение функциональных возможностей за счет возможности получения дробного коэффициента деления и повышения симметричности выходных импульсов при нечетных коэффициентах деления. Для достижения поставленной цели в устройство введены элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 2, вьгходные шины 9 и 10, третий триггер 7 и шина 11 установки кода коэффициента деления. Устройство также содержит входную шину 1, счетчик 3 иг пульсов , кодовую шину 4, триггеры (Л 5 и 6, выходную шину 8. 2 ил. 9 9 to а 8 со ю ел ел S /Г К о R го - fcфиг .1

СОЮЗ СОВЕТСНИХ . СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (58 4 Н 03 К 23/00 ф 1 й»ff;p r

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3898527/24-21 (22) 22. 05. 85 (46) 07. 11. 86. Бюл. ¹ 41 (72) И.В.Колосов и А.В.Колосов (53) 621.374 ° 4(088.8) (56) Авторское свидетельство СССР № 1119176) кл. Н 03 К 23/00, 1983 °

Патент США № 4041403, кл.328-39, 1977.

Авторское свидетельство СССР

¹ 1119177, кл. Н 03 К 23/00, 1983, (54) ДЕЛИТЕЛЬ ЧАСТОТЫ, С ПЕРЕМЕННЫИ

КОЭФФИЦИЕНТОМ ДЕЛЕНИЯ (57) Изобретение относится к импульсной технике. Может быть использовано в устройствах автоматики, вычислительной и измерительной техники и радиоÄÄSUÄÄ 1269255 А i техники, в частности в системах фазовой автоподстройки частоты с частот" но-фазовым детектором либо с фазовым детектором и частотным поиском. Цель изобретения — расширение функциональных возможностей за счет возможности получения дробного коэффициента деления и повышения симметричности выходных импульсов при нечетных коэффициентах деления. Для достижения поставленной цели в устройство вве-. дены элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 2, выходные шины 9 и 10, третий триггер

7 и шина 11 установки кода коэффициента деления. Устройство также содержит входную шину 1,счетчик 3 импульсов, кодовую шину 4, триггеры

5 и 6, выходную шину 8. 2 ил, 1269255

4О

Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики, вычислительной техники, измерительной и радиотехники, в частности в системах фазовай автаподстройки частоты с ча.стотно-фазовым детектором, либо с фазовым детектором и частотным поиском.

Цель изобретения — расширение функциональных возможностей за счет обеспечения возможности дробного коэффициента деления и повышения симметричности выходных импульсов при нечетных коэффициентах деления.

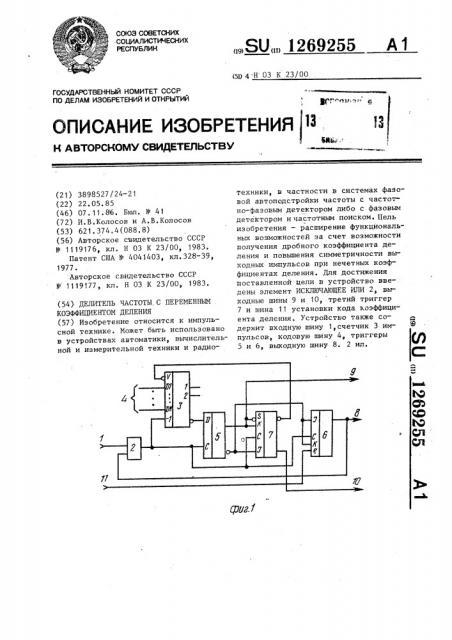

На фиг.1 приведена электрическая функциональная схема делителя частоты с переменным коэффициентсгм деления;; на фиг,2 — временные диаграммы, поясняющие ега раооту.

Устгойства содержит входную шину

1, которая соединена с первым входом элемента ИСКП10ЧА10И1ЕЕ ИЛИ ?, выход которсго соединен со счетным (вычитающим) входом счетчика 3 импул:ьсов, информационные входы которого соединены с кодовой шиной 4, выхоц переноса (заема) — с D-входом первого триггера 5, и IBEpc:Hûé ВыхоД кОтоРОГО сО единен с I- и К-входами второго триггера б и с I — входом третьего триггера

7, инверсный выход которого соединен с входом предварительной установки счетчика 3 импульсов, первая выходная шина 8 соединена с выходом второго триггера б и вторым входом элемента

ИСКЛ10ЧЛ10ЩЕЕ ИЛИ 2,, выход которого соединен с С-входами первого, второго и третьего триггеров 5 — 7, вторая выходная шина 9 соединена с прямым выходом первого триггера 5 и с К в и

S-входами третьего триггера 7, прямой выход которого соединен с третьей выходной шиной 10, R-вход второго триггера соединен с шиной 11 установки кода коэффициента деления.

Делитель частоты с переменным коэффициентом деления работает следующим образом, Входные импульсы со скважностью равной двум, частота которых должна быть поделена на 11 + 2 — 0,5 Р, на шинах 9 и 10, где И вЂ” двоичный код на шине 4, Р— код четности на шине ii (при Р = 0 коэффициент деления четный, а при P = 1 — нечетный), и на 2N + 3 на шине 8, поступают сшины 1 на первый вход элемента 2 (фиг.Za).

Пусть в исходном состоянии триггер 5 находится в нулевом состоянии, под воздействием которого триггер 7 па S — входу переключается в ецинич— ное состояние. Сигналом с инверсного выхода триггера 7 (фиг.2ж) в счетчик 3 заносится код с шины 4 (на примере N = 3, см.фиг.26, г, rpe показаны выходные сигналы двух первых разрядов счетчика 3). После этого уровень на выходе переноса (фиг.2,с„) счетчика 3 изменяется на единичный, при этом триггеры 5 и 6 остаются в нулевом состоянии, а триггер 7 — в единичном. Пусть на шине 11 установлен ециничный уровень„ т.е. коэффициент деления на шинах 9 и 10 равен

3 + 2 — 0,5 1 = 4,5, а на шине 8

213+ 4 — 1 = 9.

Фронтом первого входного импульса из счетчика 3 вычитается одна единица, после чего в нем остается число 2 (фиг,26,с. ), при этом триггер

5 фронтом первого Входного импульса переключается в диничное состояние (фиг.3e), а спадом того же импульса в нулевое состояние переключается триггер 7, по =кольку в момент спада входного импульса на его I- u

К-входах имеются соответственно уров,ни логического нуля и единицы, при этом триггер 6 о тается в нулевом состоянии, После поступления третьего входного импульса счетчик 3 устанавливается В нуль, а в момент спада третьего в:содного импульса на выходе переноса <четчика 3 образуется уровень логичсскаго нуля (фиг.2, 1,), Фронтом четвертого Входного импульса уровень .логическога нуля с выхода переноса счетчика 3 переписывается на выход триггера 5 (фиг.?e) который устанавливае . по Б-входу уровень логического нуля на инверсном выходе триггера 7, разрешающий запись в счетчик 3 числа 3" (фиг.26,z ).

Спадом четвертогс> входного импульса уровень логической единицы с инверсного выхода триггера 5 переписывается на выход триггера 6, под воздействием которого, н .чиная с этого момента,. фаза импульсов на вьгходе элемента 2 изменится на противоположную по отношению к фазе импульсов на шине 1. Тогда фронтом первого инвертированного на выхсде элемента 2 импуль.

3 1269255 4

10 шинои. са уровень логической единицы перепи— сывается на выход триггера 5. Таким образом, принудительная установка триггера 7 в единичное состояние заканчивается, он остается в единичном состоянии, а уровень логического нуля с его инверсного выхода продолжает удерживать счетчик 3 по входу начальной установки в состоянии, соответствующем коду на шине 4, и только спадом первого инвертированного импульса на инверсный выход триггера 7 записывается уровень логической единицы (фиг.2йс). Время записи в счетчик 3 равно периоду входной частоты, 5 а положение импульса записи совпадает с моментом изменения фазы входных импульсов, за счет чего устраняется возможность сбоя в счетчике 3, поскольку операция вычитания импуль — 20 сов из счетчика осуществляется с задержкой, соизмеримой с периодом входной частоты от момента изменения . фазы входных импульсов на противоположную, т.е., когда переходные про- 25 цессы на выходе элемента 2 установятся, Триггер 7 сохраняет свое предыдущее единичное состояние до того момента, пока на его Т- и К-входах имеется уровень логического нуля. 30

Операция вычитания числа из счетчика 3 начинается с появлением фронта второго инвертированного импульса и после поступления фронта третьего входного импульса счетчик 3 обнуляет-З ся, со спадом четвертого входного импульса на выходе переноса счетчика

3 появляется уровень логического нуля, которыи переписывается на выход триггера 5 фронтом следующего входно-40 го импульса и устанавливает по Бвходу триггера 7 на его инверсном выходе уровень логического нуля.Спадом того же импульса состояние триггера 6 изменяется на противоположное (фиг.2и) состояние, поскольку в этот момент на I- и К-входах триггера 6 имеется уровень логической единицы с инверсного выхода триггера 5. После этого фаза выходного сигнала эле- 0 мента 2 изменяется на противоположную и снова совпадает с фазой сигнала на шине 1. Фронтом первого инвертированного импульса на выход триггера 5 перезаписывается уровень логи- ческой единицы с выхода переноса счетчика 3, снимается принудительная установка с S-входа триггера 7, а спадом этого импульса с выхода триггера 5 уровень логической единицы записывается на инверсный выход триггера 7 (фиг.2+), далее процесс повторяется. Для четных коэффициентов деления на шине 11 устанавливается число P = О, устройство работает аналогично для P = 1, с той лишь разницей, что триггер 6 постоянно находится в состоянии логического нуля и изменение фазы входных импульсов в элементе 2 не происходит.

Для получения симметричного выходного сигнала для P = О достаточно подключить еще один триггер аналогично триггеру 6, с той лишь разницей, что

R — вход этого триггера необходимо через инвертор подключить к шине 11.

Формула и з о б р е т е н и я

Делитель частоты с переменным коэффициентом деления, содержащий счетчик импульсов, информационные входы которого соединены с кодовой шиной, входную шину, первый триггер и второй триггер, выход которого соединен с первой выходной шиной, о т л и ч аю шийся тем, что, с целью расширения функциональных возможностей за счет обеспечения возможности получения дробного коэффициента деления и повышения симметричности выходных импульсов при нечетных коэффициентах деления, в него введены элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, вторая и третья выходные шины, третий триггер, который, как и второй триггер, выполнен IK— типа, и шина установки четности коэффициента деления, которая соединена с К-входом второго триггера, I и К-входы которого соединены с

I-входом третьего триггера и инверсным выходом первого триггера, прямой выход которого соединен с второй выходной шиной и К и Я-входами третьего триггера, прямой выход которого соединен с третьей выходной шиной, а инверсный выход — с входом пред-варительной установки счетчика импульсов, выход переноса которого соединен с D-входом первого триггера, счетный вход — с С-входами всех триггеров и выходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, первый вход которого соединен с входной шиной, а второй вход — с первой выходной
