Класс 30k, 13а1

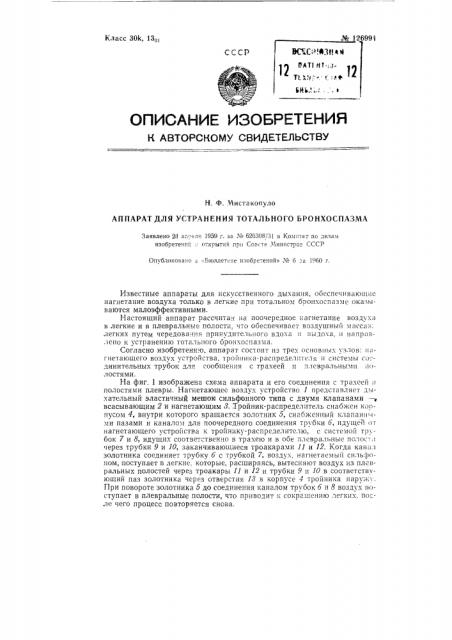

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. Ф.. ттиста копуло

АППАРАТ ДЛЯ УСТРАНЕНИЯ ТОТАЛЬНОГО БРОНХОСПАЗМА

Заявлено 24 ап-еля 1959 г. за № 626308, 31 в Ком:<тет по делам изобретен <; открытий прн Совете <1иниггро СССР

Опубликовано з ..<Бк<ллетене изобретенш<» ¹ 6 =-a 1960 г.

Известные аппараты для искусственного дыхания, обеспечивающие нагнетание воздуха только в легкие при тотальном бронхоспазме оказываются малоэффективными.

Настоящий аппарат рассчитанна поочередное нагнетание воздуха в легкие и в плевральнь е полости. что обеспечивает воздушный масса и легких путем чередова-тия принудительного вдоха l1 Bûëî à, и направлено к устранению тотального бронхоспазма.

Согласно изобретени:о, аппарат состоит из трех основных узлов:

На фиг. 1 изображена схема аппарата и его соединения с трахеей полостями плевры. Нагнетающее воздух устройство 1 представляет дыхательный эластичный мешои сильфонного типа с двумя клапанами всасывающим 2 и нагнетающим 8. Тройник-распределитель снабжен корпусом 4, внутри которого вращается золотник 5, снабженный клапаннчми пазами и каналом для поочередного соединения трубки 6, идугце<< <зт нагнетающего устройства к тройнику-распределителю, с системой трубок 7 и 8, идущих соотве-ственно в трахею и в обе плевральные полос и через трубки 9 и 10, заканчивающиеся троакарами 11 и 12. Когда канал золотника соединяет трубку 6 с трубкой 7, воздух. нагнетаемый сильфоном, поступает в легкие, которые, расширяясь, вытесняют воздух из плгвральных полостей через троакары 11 и 12 и трубки 9 и 10 в соответствующий паз золотника через отверстия 18 в корпусе 4 тройника наружу.

При повороте золотника 6 до соединения каналом трубок 6 и 8 воздух поступает в плевральные полости, что приводит к сокрашению легких, после чего процесс повторяется снова.

М 126994

Предмет изооретения

Аппарат для устранения тогального бронхоспазма,состоящий из нагнетающего воздух устройства и системы соединительных трубок для

- сообщения с трахеей и плевральными полостями, отличающийся тем, что, с целью устранения тотального бронхоспазма путем воздушного массажа легких, нагнетающее устройство снабжено тройником-распред. лителем, подающим воздух поочередно в легкие и плевральные полосги.
