Устройство для сварки с колебаниями электрода

Устройство для сварки с колебаниями электрода

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для сварки и наплавки колеблющимся электродом. Цель изобретения повыгаение качества сварки путем обеспечения колебания электрода по требуемой траектории. Устройство имеет механизм колебания с электромагнитной системой, внутри которой расположен трубчатый токоподводящий элемент 4 с закрепленным на его конце сварочным инструментом 7. Электромагнитная система вьтолнена с несколькими па (Л :О

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (19) (111 (51) 4 В 23 К 9 30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2665687/25-27 (22) 22.09.78 (46) 15.11.86. Бюл, ¹ 42 (71) Государственный проектно-технологический институт "Энергомонтажпро. ект" (72) Г,И, Чепурков, Е.П. Харитонов, Г.А, Половнев и Л.С, Абакумов (53) 621,791 753(088,8) (56) Акулов А,И,, Сокол И.А. Механизированная сварка трубопроводов.

Стройиздат, 1967, с, 97-98, Авторское свидетельство СССР № 118924, кл. В 23 К9/30, 09.06.1958. (54) УСТРОЙСТВО ДЛЯ СВАРКИ С КОЛЕБАНИЯМИ ЭЛЕКТРОДА (57) Изобретение относится к устройствам для сварки и наплавки колеблющимся электродом. Цель изобретения— повыпение качества сварки путем обеспечения колебания электрода по требуемой траектории. Устройство имеет механизм колебания с электромагнитной системой, внутри которой расположен трубчатый токоподводящий элемент

4 с закрепленным на его конце сварочным инструментом 7. Электромагнитная система выполнена с несколькими па1269943 рами полисных наконечников 2, а ее обмотки 3 подключены к блоку 9 управления. Сварочная горелка 7 закреплена на конце элемента 4, который закреплен в корпусе посредством шарнира 5 и упругого элемента 6. РеИзобретение относится к устройствам для сварки и наплавки колеблющимся электродом и может быть использовано в энергетической промьппленности при монтаже тепловых и

5 атомных электростанций, Целью изобретения янляется повышение качества сварки путем обеспечения колебания электрода на требуе10 мой траектории.

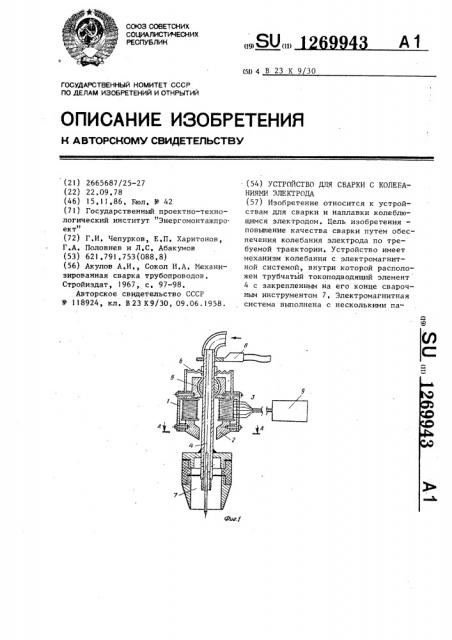

На фиг. 1 схематически изображено устройство; на фиг. 2 — сечение

A-А на фиг, 1, Устройство содержит корпус 1, встроенный в него механизм колебания

15 электрода с электромагнитной системой, выполненной с несколькими парами полюсных наконечников 2 и обмоток

3, Пслюсные наконечники 2 охватывают

20 трубчатый токonодводящий элемент 4, который установлен посредством шарнира 5 и упругого элемента 6. На конце -.oêoïoäâoäÿùåão элемента 4 закреплена сварочная горелка 7. То25 коподвод к элементу 4 осуществл:яется гибк:ям кабелем 8. Обмотки 3 электромагнитной системы подключены к блоку

9 управления, который осуществляет питание обмоток каждой пары полюсов

2 в соответствии с заданной програм30 мой.

Устройство работает следующим об-; разом.

После возбуждения дуги по токоподводящему элементу потечет ток. При включении питания обмоток 3 (по заданной программе)создаваемое ими маг нитное поле будет взаимодействовать с рабочим током, протекающим по трубчатому элементу 4, и в зависимости от заданной программы горелка 7 начнет совершать колебания требуемой формы. Изменяя последовательность включения обмоток 3, величину и нагулируя последовательность включения обмоток 3, величину и направление тока н обмотках 3, регулируют форму и напряженность магнитного поля, тем самым перемещая элемент 4 с горелкой

7 по требуемой траектории, 2 ил, правление тока в них, регулируют форму и напряженность магнитного поля, тем самым перемещая проводник с током — токоподводящий трубчатый элемент 4, а следовательно, горелку

7 по требуемой траектории относительно линии стыка. Переключая ток на обмотки разных пар полюсов в нужной последовательности и регулируя величину тока в них, можно получить практически любую траекторию перемещения горелки при сварке. Наличие упругого элемента 6 позволяет компенсировать действие магнитного поля при определенном отклонении токоподводящего элемента 4 от нейтральной оси 1, т.е. позволяет регулировать амплитуду колебаний. Ток в обмотке

3 может быть импульсным, синусоидальными т ° д °

Предлагаемое устройство позволяет выбрать оптимальный вариант траектории при сварке изделий разной конфигурации и толщины, а также при сварке непоноротных стыков трубопроводов.

Формула изобретения

Устройство для сварки с колебаниями электрода, содержащее корпус, механизм колебания электрода с электромагнитной системой, внутри которой расположен трубчатый токоподводящий элемент со сварочным инструментом на конце, упругий элемент, соединенный с трубчатым токоподводящим элементом, отличающееся тем, что, с целью повышения качестна сварки путем обеспечения колебания электрода по требуемой траектории, оно снабжено связанным с электромагнитной системой блоком управления, электромагнитная система выполнена с несколькими обмотками и парами по1269943 4 а трубчатый токоподводящий элемент установлен в корпусе щарнирно. люсных наконечников, охватывающих трубчатый токоподводящий элемент, Составитель Г. Квартальнова
