Крепежное устройство анкеров опалубки

Крепежное устройство анкеров опалубки

Иллюстрации

Показать все

Реферат



Изобретение относится к монолитному строительству и может найти применение при оналубочных работах для крепления противостояших ш,итов опалубки. Цель изобретения - повышение надежности крепления. Для этого крепежное устройство выполнено в виде пакета пластин 1, разделенных между собой перемычками 2. Пластины 1 имеют клинообразные отверстия 3 звездчатой формы . При монтаже опалубки ш,иты ставят в проектное поло :;ение и соединяют анкерами 5, на которых устанавливают крепежные устройства таким образом, чтобы концы каждого анкера располагались в клинообразных отверстиях 3 пластин 1. Затем клиньями 4 закрепляют анкеры в крепежных устройствах . 1 з.п. ф-лы, 4 ил. (Л ND О N5 05 4 . 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1270264 (5д 4 Е 04 G 17 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, l 3

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3750080/29-33 (22) 11.06.84 (46) 15.11.86. Бюл. № 42 (71) Проектно-технологический трест по разработке и внедрению новой техники в строительстве Главзапстроя (72) Н. Д. Филатов (53) 69.057.5 (088.8) (56) Евдокимов Н. И. и др. Кн.: Технология монолитного бетона и железобетона. М.:

Высшая школа. 1980, с. 23, рис. 2 — Зж. (54) КРЕПЕЖНОЕ УСТРОЙСТВО АНКЕРОВ ОПАЛУБКИ (57) Изобретение относится к монолитному строительству и может найти применение при опалубочных работах для крепления противостояших щитов опалубки. Цель изобретения — повышение надежности крепления.

Для этого крепежное устройство выполнено в виде пакета пластин 1, разделенных между собой перемычками 2. Пластины 1 имеют клинообразные отверстия 3 звездчатой формы. При монтаже опалубки щиты ставят в проектное поло>::ение и соединяют анкерами

5, на которых устанавливают крепежные устройства таким образом, чтобы концы каждого анкера располагались в клинообразных отверстиях 3 пластин 1. Затем клиньями

4 закрепляют анкеры в крепежных устройствах. 1 з.п. ф-лы, 4 ил.

1270264

Формула изобретения

Составитель В. Рудой

P(дактор Т. 1! арфепова Техрсд И. Берес Корректор, I. Пилипенко

Заказ 6208/25 Тираж 718 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал Г1ПП «Патент», г. Ужгород, ул. Проектная, 4

Изобр»!»нис относится к монолитному

»1ро1гг»ль» I ы и может быть Hello;Ib30BBHo

11ри опалубочных работах для крепления противостоящих щитов опалубки.

11»ль изобретения — повышение надеж5 ности крепежного устройства.

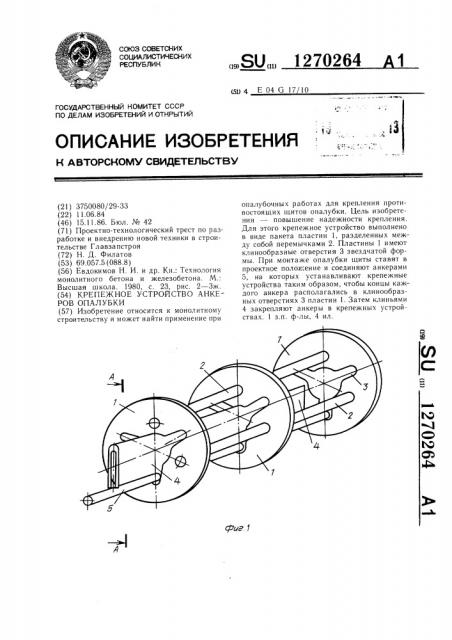

l lа фиг, показано крепежное устройство, общий пид„на фиг. 2 — сечение Л вЂ” -А на фиг. 1; на фиг. 3 — — клин; на фиг. 4 -- сечение Ь -Б на фиг. 3.

KpeI1e>1 Hoe устройство анкеров опалубки состоит пз корпуса, выполненного в виде пакета пластин 1, разделенных между собой перемычками 2. Пластины 1 имеют клинообразные отверстия 3 звездчатой формы, в которых расположен клин 4, имеющий Г1-образную форму, для закрепления анкера 5.

Кр»ц»жное устройство работает следуюШИМ ООР;1ЗОМ.

В отверстия противостоящих 1цито1з оНВлубки пропускают анкер 5, на концах которого устанавливают крепежныс устройства. 20

Каж.loE . креп»жное устройство надевают на анкер таким образом, чтобы оН окасзался в одном из клинообразных отверстий пластин 1. Затем в отверстия 3 вставляют клин

4, которым заклинивают анкер.

Г1ри укладке в опалубку бетонной смеси крепежные устройства воспринимают нагрузки от давления смеси На щиты и передают их на анкеры. Демонтаж каждого крепежного устройства начинают с удаления клина 4, после чего устройство снимают с анкера.

1. Крепежное устроиство анкеров опалубки, содержащее корпус с отверстием и клин, отличающееся тем, что, с целью повышения надежности, корпус выполнен в виде разделенных перемычками пакета пластин с клинообразными отверстиями зв»здчатой формы, причем длина отверстий н крайних пластинах превышает Jëèíó отв»рстий в средних пластинах на величину уклона клина, расположенного в отверстиях, 2. Устройство Ilo и. 1, огггичагощееся тем, что клин имеет 11-образную в се Ic«HH форму.
