Быстрорежущая сталь

Быстрорежущая сталь

Иллюстрации

Показать все

Реферат

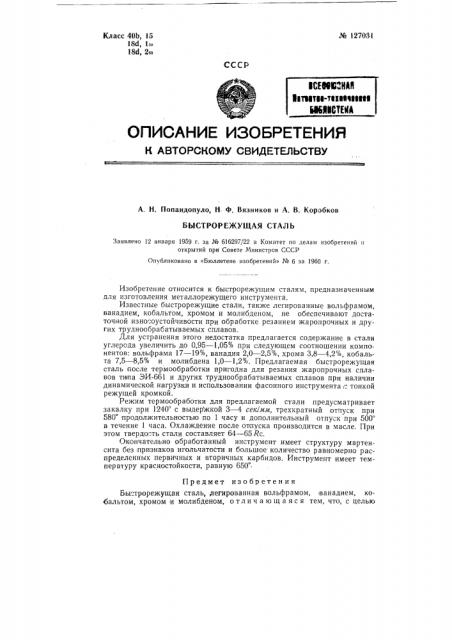

ж 127ОЗ1

Класс 40b, 15

18d, 1зо

18d, 2ro

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. H. Попандопуло, Н. Ф. Вязников и А. В. Коробков

БЫСТРОРЕЖУЩАЯ СТАЛЬ

Заявлено 12 января 1959 г. за № 616297/22 в Комитет по делам изобретений н открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 6 за 1960 r.

Изобретение относится к быстрорежущим сталям, предназначенным для изготовления металлорежущего инструмента.

Известные быстрорежущие стали, также легированные вольфрамом, ванадием, кобальтом, хромом и молибденом, не обеспечивают достаточной изно"оустойчивости при обработке резанием жаропрочных и других труднообрабатываемых сплавов.

Для устранения этого недостатка предлагается содержание в стали углерода увеличить до 0,95 — 1,05 /О при следующем соотношении компонентов: вольфрама 17 — 19%, ванадия 2,0 — 2,5 /О, хрома 3,8 — 4,2 /О, кобальта 7,5 — 8,5 /О и молибдена 1,0 — 1,2 /О. Предлагаемая быстрорежущая сталь после термообработки пригодна для резания жаропрочных сплавов тия1а ЭИ-661 и других труднообрабатываемых сплавов при наличии динамической нагрузки и использовании фасонного инструмента с тонкой режущей кромкой.

Режим термообработки для предлагаемой стали предусматривает закалку при 1240 с выдержкой 3 — 4 сек/мм, трехкратный отпуск при

580 продолжительностью по 1 часу и дополнительный отпуск при 500 в течение 1 часа. Охлаждение после отпуска производится в масле. При этом твердость стали составляет 64 — 65 Rc.

Окончательно обработанный инструмент имеет структуру мартен сита без признаков игольчатости и большое количество равномерно распределенных первичных и вторичных карбидов. Инструмент имеет температуру красностойкости, равную 650 .

Предмет изобретен и я

Быатрорежущая сталь, легированная вольфрамом, ванадием, кобальтом, хромом и молибденом, о тл и ч а ю щ а я с я тем, что, с целью № 127031 повышения износоустойчивости, содержание в ней углерода увеличивают до 0,95 — 1,05 /о, а количество легирующих элементов составляет (в процентах):

Комитет по делам изобретений и открытий при Совете Министров..СССР

Редактор Л. М. Струве Гр, 161

Поди. к печ. 13.1-60 г.

Тираж 600 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 б. л. Зак. 198

Типография Комитета ьо делам изобретенц и открытий при Совете Министров СССР

Москва, Пегровка, 4. вольфрама ванадия хрома

:: кобальта молибдена

17 — 19

2,0 — 2,5

3,8 — 4,2

7,5 — 8,5

1,0 в 1,2
