Способ проходки ствола

Способ проходки ствола

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и предназначено для проходки стволов ша.хт. Целью изобретения является предотвращение отклонения ствола от проектной трассы при проходке в наклонно залегающих породах разной крепости. С этой целью пробуренную скважину расширяют струговым устройством в направлениях простирания пластов до образования щели, выходящей за контур ствола. На боковых стенках щели монтируют направляющие для перемещения по ним стругового устройства. Затем производят дальнейшее расширение скважины в направлении падения и восстания пород. I 3. п. ф-лы, 2 ил.

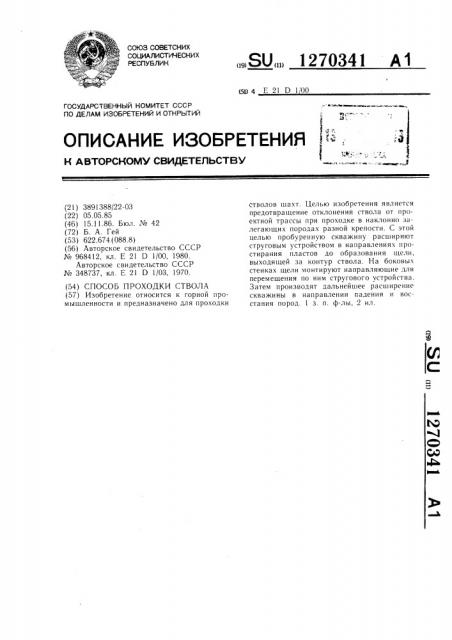

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 Е 21 D 1 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

- =--.=-у (54) СПОСОБ ПРОХОДКИ CTBOJlA (57) Изобретение относится к горной промышленности и предназначено для проходки (21) 3891388/22-03 (22) 05. 05. 85 (46) 15.11.86. Бюл. № 42 (72) Б. А. Гей (53) 622.674 (088.8) (56) Авторское свидетельство СССР № 968412, кл. Е 21 D 1/00, 1980.

Авторское свидетельство СССР № 348737, кл. Е 21 D 1/03, 1970.

ÄÄSUÄÄ 1270341 А1 стволов шахт. Целью изобретения является предотвращение отклонения ствола от проектной трассы при проходке в наклонно залегающих породах разной крепости. С этой целью пробуренную скважину расширяют струговым устройством в направлениях простирания пластов до образования щели, выходящей за контур ствола. На боковых стенках щели монтируют направляющие для перемещения по ним стругового устройства.

Затем производят дальнейшее расширение скважины в направлении падения и восстания пород. 3. п. ф-лы, 2 ил.

1270341

Формула изобретения

Фиг.! г

/ г

I

l г

I х с1гг. 2

Составитель Л. Черепенкина

Редактор И. Сегляник Техред И. Верес Корректор Т. Колб

Заказ 6214/30 Тираж 470 Подписное

ВИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Изобретение относится к горному делу, а именно к проходке вертикальных стволов шахт с помощью струговых устройств.

Цель изобретения — - предотврагцение отклонения ствола от проектной трассы при проходке в наклонно залегающих породах разной крепости.

На фиг. 1 показан ствол, проходимый по предлагаемому способу, продольный; на фиг. 2 — то же, поперечный разрез.

По оси будущего ствола бурят передовую скважину 1, расширяют ее струговым устройством в направлениях нростирания пластов до образования выемок 2 за конту ром 3 ствола. В выемки 2 опускают с поверхности направляющие, например, швеллерные колонны 4, опирают на последние катки устройства и расширяют скважину в направлениях падения и восстания пород.

1. Способ проходки ствола, включающий бурение скважины и ее расширение при вертикальном перемещении стругового устройства, отличающийся тем, что, с целью предотвращения отклонений ствола от проектной трассы при проходке в наклонно залегающих породах разной крепости, первоначально скважину расширяют в направ10 ленин простирания пород до образования щели, выходящей за контур ствола, и выполняют дальнейшее расширение скважины в направлении падения и восстания пород, а перемещение стругового устройства производят по боковым стенкам щели.

2. Способ по и. l, отличающийся тем, что на боковых стенках щели монтируют направляющие для перемещения по ним стругового устройства.
