Маховик

Маховик

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано в приводах машин. Целью изобретения является повышение надежности маховика, достигаемое за счет того, что эластичный материал под действием центробежных сил при вращении маховика устремляется в глубину зазора между выпуклыми от оси маховика поверхностями диска и сегментного кольца и при этом распирает указанные поверхности, что увеличивает сцепление между диском и сегментным кольцом. Кольцо из сегментов под действием центробежных сил давит на обмотку обода, что предотвращает его расслоение. 2 ил.

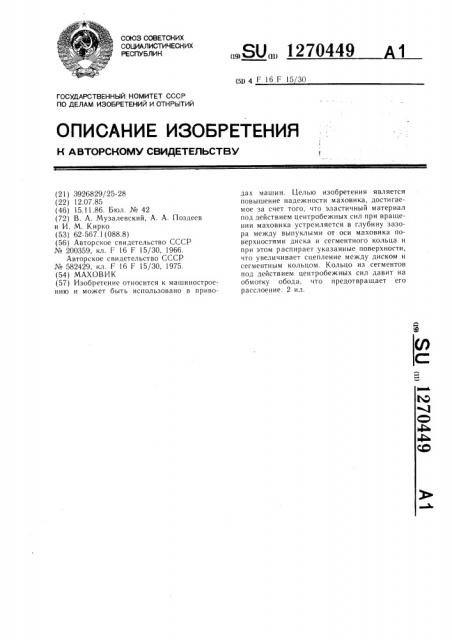

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4F 16F 15 30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3926829/25-28 (22) 12.07.85 (46) 15.11.86. Бюл. № 42 (72) В. А. Музалевский, А. А. Поздеев и И. M. Кирко (53) 62-567.1 (088.8) (56) Авторское свидетельство СССР № 200359, кл. F 16 F 15/30, 1966.

Авторское свидетельство СССР № 582429, кл. F 16 F 15/30, 1975. (54) МАХОВИК (57) Изобретение относится к машиностроению и может быть использовано в привоÄÄSUÄÄ 1270449 дах машин. Целью изобретения является повышение надежности маховика, достигаемое за счет того, что эластичный материал под действием центробежных сил при вращении маховика устремляется в глубину зазора между выпуклыми от оси маховика поверхностями диска и сегментного кольца и при этом распирает указанные поверхности, что увеличивает сцепление между диском и сегментным кольцом. Кольцо из сегментов под действием центробежных сил давит на обмотку обода, что предотвращает его расслоение. 2 ил.

1270449

guo 4

+up. /

Составитель E.Øóëåíèíà

Редактор A.,гГогш вин Техред И. Верес Корректор Е. Рошко

Заказ 6222/35 Тираж 880 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению и может быть использовано в приводах машин.

Цель изобретения — повышение 11адежности маховика достигается за счет того, что при вращении маховика эластичный материал под действием центробежных сил устремляется в глубину зазора между выпуклыми от оси маховика поверхностями диска и сегментного кольца и при этом распирает указанные поверхности, что увеличивает сцепление между диском и сегментным кольцом.

На фиг.! изображен маховик, продольный разрез; на фиг.2 — вид Л на фиг.1.

Маховик содержит обод 1, диск 2, установленное между ними состоящее из сегментов 3 кольцо из тяжелого материала и размещенный между внутренней поверхностью 4 кольца из сегментов 3 и наружной поверхностью 5 диска 2 эластичный материал 6. Г1оверхности 4 и 5 выполнены выпуклыми от оси маховика и выпуклость поверхности 5 диска 2 больше выпуклости lloверхности 4 кольца из сегментов 3.

Маховик работает следующим образом.

При вращении маховика эластичный материал 6 устремляется под действием центробежных сил от торцов маховика в глубину зазора между поверхностями 4 и 5. При этом эластичный материал 6 подобно клину распирает поверхности 4 и 5, что увеличивает сцепление между ними.

Кольцо из сегментов 3 под действием центробежных сил давит на намотку обода 1, 10 что предотвращает ее расслоение. Таким образом обеспечивается связь диска 2 и обода 1 за счет взаимодействия их с эластичным материалом 6.

Формула изобретения

Маховик, содержащий обод, диск, установленное между ними кольцо из тяжелого материала, состоящее из сегментов, и размещенный между внутренней поверхностью кольца и наружной поверхностью диска эластичный материал, отличающийся тем, что, с целью повышения надежности указанные поверхности выполнены выпуклыми от оси маховика, и выпуклость поверхности диска больше выпуклости поверхности кольца.
