Устройство для определения гистерезисных потерь при изгибе ленточных образцов

Устройство для определения гистерезисных потерь при изгибе ленточных образцов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ГИСТЕРЕЗИСНЫХ ПОТЕРЬ ПРИ ИЗГИБЕ ЛЕНТОЧНЫХ ОБРАЗЦОВ, содержащее раму, установленное на ней основание,привод его перемещения, закрепленные на основании две параллельные направляющие плиты с зажимами для крепления концов испытуемого образца, установленные между направляющими плитами .сменные ролики, охватываемые испытуемым образцом, оси которых параллельны плоскостям плит, и силоизмерительный механизм, выполненный в виде двуплечего рычага, закрепленного на раме , одно плечо которого взаимодействует с основанием, и чувствительного элемента, взаимодействующего с другим плечом рычага, отличающеес я тем, что, с целью расширения возс можностей путем обеспечения испытания различных по толщине образцов (Л при различных радиусах их изгиба, направляющие плиты установлены с возможностью изменения расстояния между ними, а оси роликов закреплены на раме с помощью подшипниковых опор.

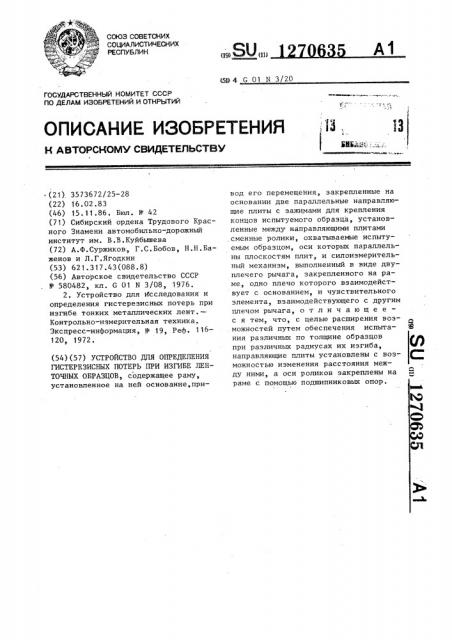

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

О9) ЯО (ill (5D 4 G 01 N 3/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К Д BTOPCHOMV СВИДЕТЕЛЬСТВУ

БИВЬ ".

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

° (21) 3573672/25-28 (22) 16.02.83 (46) 15.11.86. Бюл. ¹ 42 (71) Сибирский ордена Трудового Красного Знамени автомобильно-дорожный институт им. В.В.Куйбышева (72) А.Ф.Суржиков, Г.С.Бобов, Н.Н.Баженов и Л.Г.Ягодкин (53) 621.317.43(088.8) (56) Авторское свидетельство СССР №- 580482, кл. G 01 N 3/08, 1976.

2. Устройство для Исследования и определения гистерезисных потерь при изгибе тонких металлических лент.—

Контрольно-измерительная техника.

Экспресс-информация, № 19, РеА 116120, 19?2. (54)(57) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

ГИСТЕРЕЗИСНЫХ ПОТЕРЬ ПРИ ИЗГИБЕ ЛЕНТОЧНЫХ ОБРАЗЦОВ, содержащее раму, установленное на ней основание,привод его перемещения, закрепленные на основании две параллельные направляющие плиты с зажимами для крепления концов испытуемого образца, установленные между направляющими плитами сменные ролики, охватываемые испытуемым образцом, оси которых параллельны плоскостям плит, и силоиэмерительный механизм, выполненный в виде двуплечего рычага, закрепленного на раме, одно плечо которого взаимодействует с основанием, и чувствительного элемента, взаимодействующего с другим плечом рычага, о т л и ч а ю щ е е с я тем, что, с целью расширения возможностей путем обеспечения испытания различных по толщине образцов при различных радиусах их изгиба, направляющие плиты установлены с возможностью изменения расстояния между ними, а оси роликов закреплены на раме с помощью подшипниковых опор.

1 12706

Изобретение относится к испытательной технике, в частности к устройствам для определения гистерезисных потерь нри изгибе ленточных образцов.

Известно устройство для испытания на растяжение гибких образцов,„ содержащее охватываемые испытуемым

;образцом ролики, закрпленные попарНо на осях, установленных параллель- но друг другу. Соотношение диамет- !О ров роликов выбирается из условия обеспечения заданной деформации образца (1) .

Недостатком данного устройства является Невозможность определения 15 потерь на внутреннее трение и затрат энергии, связанных с этими потерями

Наиболее близким к изобретению является устройство для определения 2О гистерезисных потерь ттри изгибе ленточных образцов, содержащее раму, установленное на ней основание, привод его перемещения, жестко закрепленные на основании две парал- 25 лельные направляющие плиты с зажимами для крепления концов испытуемого образца, установленные между направляющими плитами сменные ролики, охватываемые испытуpMblN образцом, оси которых параллельны плоскостям плит, и силоизмерительный механизм, выполненный в виде двуплечего рычага, закрепленного на раме, одно плечо которого взаимодействует с ос35 нованием, и чувствительного элемента,, взаимодействующего с другим плечом рычага. Рычаг взаимодействует с основанием при помощи двух медных проволок малого диаметра, одни концы которых закреплены на одной из направляющих плит, охватывающих один из роликов, другие концы связаны с плечом рычага. При проведении испытаний необходимо вертикально устанавли45 вать проволоки и испытуемый ленточный образец, а также обеспечивать ( горизонтальное положение осей (2) .

Недостатком известного устройства является невозможность обеспечения испытаний различных по толщине образцов при различных радиусах изгиба, обусловленная сложностью создания заданных условия испытаний.

Цель изобретения — расширение воэможностей путем обеспечения испытания различных по толщине образцов при различных радиусах изгиба.

35 2

Указанная цель достигается тем, что в устройстве для определения гистерезисных потерь при изгибе ленточных образцов, содержащем раму, установленное на ней основание, привод его перемещения, закрепленные на основании две параллельные направляющие плиты с зажимами для крепления концов испытуемого образца, установленные между направляющими плитами сменные ролики, охватываемые испытуемым образцом, оси которых параллельны плоскостям плит и силоизмерительный механизм, выполненный в виде двуплечего рычага, закрепленного на раме, одно Плечо которого взаимодействует с основанием, и чувствительного элемента, взаимодействующего с другим плечом рычага, направляющие плиты установлены с возможностью изменения расстояния между ними, а оси роликов закреплены на раме с помощью подшипниковых опор.

На фиг. 1 изображено предлагаемое устройство, вид сбоку, на фиг. 2 то же, вид спереди:, на фиг. 3 — то же, вид в изометрии; на фиг. 4 — двуплечий рычаг силоизмерительного ме,ханизма, вид спереди, на фиг. 5 то же, вид сверху.

Устроттство для определения гистерезисных потерь при изгибе ленточных образцов содержит раму 1, на которой установлено основание 2, выполненное в виде формообразующей каретки 3, в которой выполнены проушины 4, причем в последних на осях 5 установлены опорные ролики 6, которые взаимодействуют с рамой 1. Внутри каретки

3 при помощи направляющих втулок 7 и соответствующих пальцев 8 закреплены направляющие плиты 9, причем последние установлены с.возможностью изменения расстояния между ними при помощи соответствующих приводов, каждый из которых выполнен в виде гайки 10, установленной на каретке 3 при помо— щи планки 11, и взаимодействующего с гайкой 10 винта 12, сферический конец которого связан с соответствующей плитой 9 через подпятник 13, жестко закрепленный на соответствующей плите 9. На каждой из них закреплены зажимы 14; предназначенные для крепления соответствующих концов испытуемого образца 15.

Кроме того, внутри каретки 3 установлены сменные ролики 16, охватывае35 4 дачу 21 вращает барабан 22 с заданной скоростью. Последний, наматывая канаты 23, перемещает каретку 3 относительно рамы 1 при помощи опорных роликов 6. Таким образом, каретка 3 с испытуемым образцом 15 перемещается из верхнего положения в нижнее, а затем из нижнего положения в верхнее, совершая при этом полный цикл деформирования образца 15 относительно свободно поворачивающихся в подшипниковых опорах 18 роликов 16.

При перемещении каретки 3 сигналы от тензодатчиков 33, датчиков 34 угловых скоростей и датчика 32 перемещения каретки 3 регистрируются соответствующей регистрирующей аппаратурой (не показана), а возникающие усилия фиксируют также силоизмерителем 31.

По полученным значениям времени движения испытуемого образца 15, величины его перемещения, усилия, возникающего при этом, угловых скоростей движения огибаемых образцом 15 роликов 16 определяются гистерезисные потери и затраты энергии, соответствующие этим потерям.

При изменении толщины образца 15 или радиуса изгиба устанавливают ролики соответствующего диаметра. После установки образца 15, огибающего ролики 16, плиты 9 соответственно сближают друг с другом или разводят друг относительно друга при помощи винтов 12 и гаек 10, изменяя таким образом расстояние между плитами

9, причем последние устанавливают так, чтобы концы образца 15 были установлены вертикально. После этого цикл испытаний повторяется.

Изобретение позволяет обеспечить испытания различных по толщине образцов при различных радиусах изгиба при помощи направляющих плит, которые установлены с возможностью изменения расстояния между ними, а также за счет закрепления осей роликов.на раме с помощью подшипниковык опор. з 12706 мые образцом 15. Оси роликов 16 ус— тановлены на балках 17 при помощи соответствующих подшипниковых опор

18, при этом балки 17 жестко связаны с рамой 1. На последней установлен привод 19 перемещения каретки 3, выполненный в виде тягового двигателя

?0 зубчатой передачи 21, приводного тягового барабана 22. Последний при помощи канатов 23 связан через сило- 10 измерительный механизм с кареткой

3. Силоизмерительный механизм выполнен в виде двуплечего рычага, два параллельных плеча 24 которого связаны между собой поперечным валиком 25 15 с фасонным приливом 26, параллельным плечам 24. Рычаг установлен на призме 27, закрепленной на раме 1.

На концах плеч 24 рычага установлены шкивы 28, а на кронштейне 29, 20 закрепленном на раме 1, установлены направляющие ролики 30. Каждый из шкивов 28 и роликов 30 взаимодействует с соответствующим канатом 23, конец которого связан с кареткой 3. 25

Прилив 26 рычага взаимодействует с чувствительным элементом, например силоизмерителем 31 визуального наблюдения.

Кроме того, на раме 1 в нижней ее части установлен реохордный датчик 32, взаимодействующий с кареткой 3. На плечах 24 рычага закреплены тензодатчики 33, а на осях роликов 16 — датчики 34 угловых скорос35 тей вращения.

Устройство работает следующим образом.

Каретку 3 устанавливают в исходное, например верхнее, положение.

Образец 15 устанавливают таким образом, чтобы он охватывал ролики 16.

Нри этом концы образца 15 закрепляют в зажимах 14 соответствующих плит

9. При помощи винтов 12 и гаек 10 из45 меняют расстояние между плитами 9 путем их сближения таким образом, чтобы концы образца 15 были установлены вертикально. Затем включают двигатель 20, который через зубчатую пере50

1270б35

1270635 ur4
