Установка для определения предельного угла подъема сыпучего материала

Установка для определения предельного угла подъема сыпучего материала

Иллюстрации

Показать все

Реферат



-Изобретение относится к устройствам для исследования трибологических свойств сьтучих материалов. например семян сельскохозяйственных растений при их сепарировании. Целью изобретения является повышение производительности. Это достигается тем, что используют установку, состоящую из нескольких последовательно и с перекрытием установленных наклонных плит, приводимых в колебательное движение. При этом сыпучий материал перемещается вверх по наклонным плитам и попадает в приемные бункеры, расположенные под плитами , т.е. происходит разделение материала по фракциям в зависимости от качества семян, т.е. их массы, шероховатости или плотности. 2 ил.

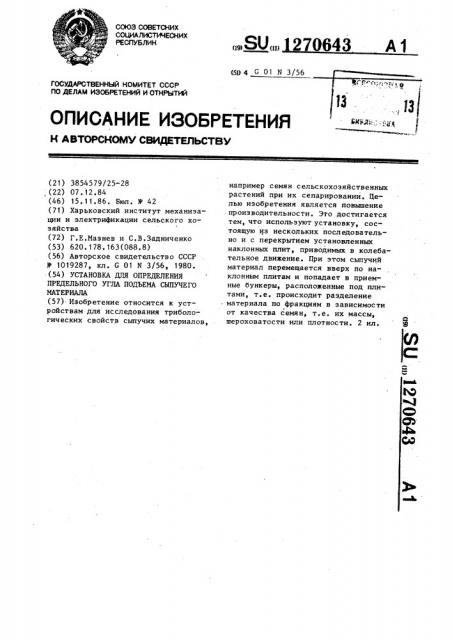

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (50 4 С 01 N 3/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3854579/25-28 ,(22) 07.12.84 (46) 15. 11.86, Бюл. У 42 (71) Харьковский институт механизации и электрификации сельского хозяйства (72) Г.E.Ìàýíåâ и С.В.Задниченко (53) 620. 178. 163(088.8) (56) Авторское свидетельство СССР

У 1019287, кл. G 01 N 3/56, 1980. (54) УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ

ПРЕДЕЛЬНОГО УГЛА ПОДЪЕМА СЫПУЧЕГО

МАТЕРИАЛА (57) Изобретение относится к устройствам для исследования трибологических свойств сыпучих материалов, „„SU„„270643 A 1 например семян сельскохозяйственных растений при их сепарировании. Целью изобретения является повышение производительности. Это достигается тем, что используют установку, состоящую из нескольких последовательно и с перекрытием установленных наклонных плит, приводимых в колебательное движение. При этом сыпучий материал перемещается вверх по наклонным плитам и попадает в приемные бункеры, расположенные под плитами, т.е. происходит разделение материала по фракциям в зависимости от качества семян, т.е. их массы, шероховатости или плотности. 2 ил.

Изобретение относится к устройст. вам для исследования триболсгических свойств сыпучих материалов и может быть использовано для сепарации семян сельскохозяйственных растений.

Цель изобретения — повышение производительности установки. .На фиг. 1 схематически изображена предлагаемая установка, на фиг. 2 — схема. расположения плит и движения по ним сыпучего материала при сепарации.

Установка содержит основание 1, вибростол 2, плиты 3 — 7, дозаторы 8, приемники 9-14 сыпучего материала, а также пластинчатую облицовку 15 на поверхности плит 3-7. Каждая из плит 3-7 установлена пад углами

СМ,<о(... „, величину которых выбит рают с учетом заданных свойств сепарируемого материала (фиг. 2), Установка работает следующим образом.

Исследуемый сыпучий материал, например семена сельскохозяйственных растений с различными трибологическими свойствами засыпают в дозаторы

8, из которых семена подают непрерывным потоком на плить1 3, покрытые

1270643 облицовочным материалом 15. При этом от вибростола 2 колебания передаются всем плитам 3-7, в результате чего семена поднимаются по этим плитам и попадают в приемники 9-14, Попадание сыпучего материала в указанные приемники обеспечивается тем, что плиты 3-7 установлены с частичным перекрытием.

1Î

Формула изобретения

Установка для определения предельного угла подъема сыпучего материала, содержащая основание, размещенные на нем вибростол, одну плиту, установленную под углом к основанию, дозаторы и приемники сыпучего материала, о т л и ч а ю щ а яс я тем, что, с целью повышения производительности, она снабжена дополнительными плитами, установленными последовательно первой плите, частично перекрывающими одна другую, 2S угол наклона каждой последующей плиты ббльше угла наклона предыдущей плиты, а также дополнительными приемниками сыпучего материала, расположенными соответственно под каждой

3р плитой е

1270643
