Реферат



Изобретение относится к устройствам для определения концентрации компонентов газа. Целью изобретения является повьшение точности измерений за счет увеличения соотношения сигнал - шум на выходе акустического преобразователя и исключения до полнительной погрешности путем создания однородного заполнения газом сечения на границе рабочая камера волновод . В акустическом газоанализаторе применены регулируемые по положению отражательная решетка 7 и отражатель 4. Рабочая камера 3 и волновод 2 анализатора выполнены из общей трубы постоянного сечения с отверстиями 6 для выхода газа в листе установки побудителя 5. Сам побудитель 5 расположен на волноводе 2 W между отражателем 4 и преобразователем 1 . 1 ил. 11 го vl о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1 (I9I (И) 1511 4 С 01 и

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3952881/25-28 (22) 10.07,85 (46) 15.11.86. Бюл. У 42 (71) Уральский филиал Всесоюзного научно-исследовательского и конструкторского института "Цветметавтоматика" (72) В.Г.Меньшиков, Б.С.Григорьев, Н.А.Зарайский и С.П.Калашников (53) 543.271.08 (088.8 ) (56) Авторское свидетельство СССР

У 610012, кл. G 01 N 25/00, 1976.

Авторское свидетельство СССР

IIi 6IOOI4, кл. G Ol N 29/00, 1976.

Авторское свидетельство СССР

11 853520, кл. G Ol iV 29/00, 1979, (54) АКУСТИЧЕСКИЙ ГАЗОАНАЛИЗАТОР

i(57) Изобретение относится к устройствам для определения концентрации компонентов газа. Целью изобретения является повышение точности измерений эа счет увеличения соотношения сигнал — шум на выходе акустического преобразователя и исключения до" полнительной погрешности путем создания однородного заполнения газом сечения на границе рабочая камера— волновод. В акустическом газоанализаторе применены регулируемые по

-положению отражательная решетка 7 и отражатель 4. Рабочая камера 3 и волновод 2 анализатора выполнены из общей трубы постоянного сечения с отверстиями 6 для выхода газа в листе установки побудителя 5. Сам побудитель 5 расположен на волноводе 2 между отражателем 4 и преобразователем I . 1 кп. влияния температуры газа на точность измерения применяется температурная компенсация с помощью датчика 10 температуры.

Введение в гаэоанализатор регулируемых по местоположению отражательной решетки и отражателя позволяет увеличить амплитуды отраженных импульсов и обеспечить совпадение их фаэ. В нем обеспечивается регулировка амплитуды первого отраженного импульса относительно второго, что позволяет снизить инструментальную погрешность при дальнейшей обработке в измерительной схеме Il.

Выполнение волновода и рабочей камеры иэ одной общей трубы постоянного сечения и использование в устройстве входных и выходных газовых отверстий, которые обеспечивают необходимый расход rasa для анализа, позволяет получить равномерное заполнение гаэом рабочей камеры и волновода и неискаженность сигналов, отраженных от отражателя и отражательной решетки, что, в свою очередь, улучшает соотношение сигнал — шум в акустическом преобразователе. формула и э о б р е т е н и я

Акустический газоанализатор, содержащий соединенные между собой рабочую камеру с входным фильтром и волновод, на одном конце которого расположен отражатель, а на другом — преобразователь, побудитель расхода rasa, соединенный с волноводом, датчик температуры, и измерительную схему, о т л и ч а ю щ и й— с я тем, что, с целью повьппения точности измерений, он снабжен перемещаемой вдоль оси рабочей камеры отражательной решеткой со сквозными входными газовыми отверстиями, расположенной между отражателем и фильтром, отражатель выполнен регулируемым по высоте и установлен перпендикулярно оси волновода и рабочей камеры, при этом побудитель расхода rasa размещен на волноводе между излучателем и отражателем волновода, а волновод и рабочая камера выполнены в виде общей трубы постоянного сечения со сквозными выходными отверстиями в месте размещения побудителя, соединяющими объемы побудителя и волновода между собой.

1 1270673

Изобретение относится к устройст вам для определения концентрации компонентов промышленных газов, в частности диоксида серы, и может быть использовано в металлургической, химической, целлюлозно-бумаж" ной и других отраслях промышленнос.. ти..

Цель изобретения — повышение точности измерений за счет увеличения IÎ ,: соотношения сигнал — шум на выходе акустического преобразователя и исключения дополнительной погрешности путем создания однородного заполнения газом сечения на границе рабочая камера — волновод.

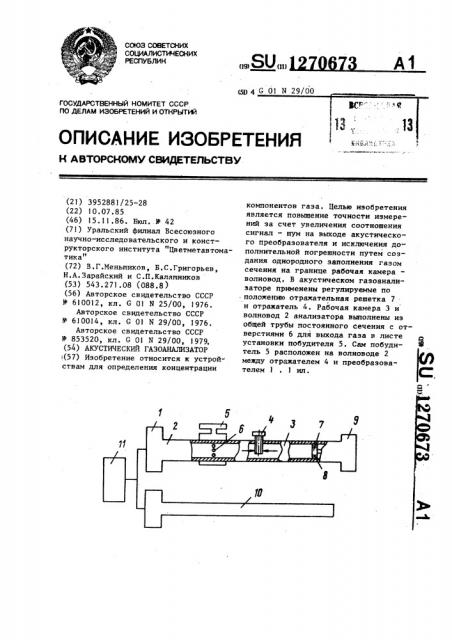

На чертеже изображена схема акустического газоанализатора.

Акустический газоанализатор содержит акустический преобразователь 20

I,установленный на волноводе 2, объединенном в общую трубу постоянного сечения с рабочей камерой 3, отраt жатель 4, установленный на границе

;рабочая камера — волновод, побудитель 5 расхода газа, установленный на волноводе 2 в месте расположения выход,ных газовых отверстий 6, отражатель,,ную решетку 7 с входными газовыми ! отверстиями 8, фильтр 9, датчик 10 30 температуры, электронную измерительную схему 11.

Акустический газоанализатор рабо:тает следующим образом.

Через фильтр 9, входные газовые отверстия 8 отражательной решетки 7, рабочую камеру 3, волновод 2, выходные газовые отверстия 6 непрерывно . просасывается анализируемый газ с помощью побудителя 5 расхода. Звуко- WO вой импульс, излучаемый акустическим преобразователем I, распространяется вдоль волновода 2 и рабочей камеры 3. Первое отражение звуковой волны цроисходйт от отражателя 4, 45 второе — через интервал времени, определяемый длиной рабочей камеры, от отражательной решетки. Отраженные первый и второй звуковые импульсы возвращаются со сдвигом во времени gg иа акустический преобразователь I.

При заполнении рабочей камеры анализируемым газом временной интервал меящу первьйч и вторым отраженными импульсами увеличивается и зависит от концентрации газа, Временной интервал измеряется электронной измерительной схемой 11. Для исключения
