Реферат



Изобретение относится к автоматическому управлению производственными процессами и может быть использовано в комбикормовой промышленности. ;Цель изобретения - расширение области применения устройства За счет обеспечения возможности заполнения емкостей различными материалами. Для достижения .цели в устройство, содержание п пар датчиков верхнего и нижнего уровня материала по количеству емкостей, элементы И первой группы, блок управления механизмами загрузки, блок опроса, логический блок, введены блок считывания информации, элементы памяти, элементы И второй группы и инверторы.5 шт.

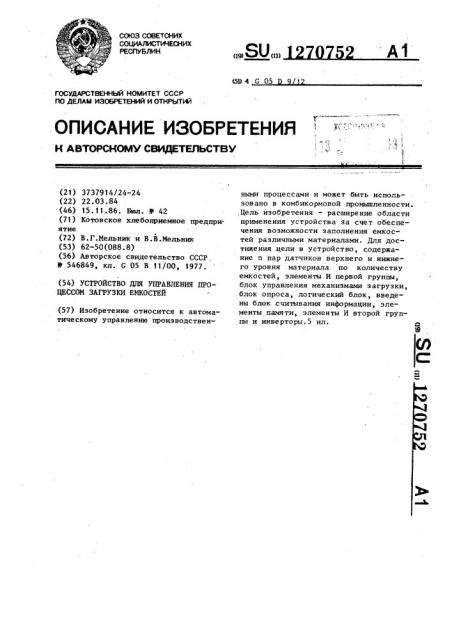

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51) 4 G 05

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К ASTOPCHOlVlV СВИДЕТЕЛЬСТВУ (21) 3737914/24-24 (22) 22.03.84 (46) 15.11.86. Бюл. 1) 42 (71) Котовское хлебоприемное предприятие (72) В.Г.Мельник и В.В.Мельник (53) 62-50(088.8) (56) Авторское свидетельство СССР.

В 546849, кл. G 05 В 11/00, 1977. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПРОЦЕССОМ ЗАГРУЗКИ ЕМКОСТЕЙ (57) Изобретение относится к автоматическому управлению производственными процессами и может быть использовано в комбикормовой промышленности.

;Цель изобретения — расширение области применения устройства за счет обеспечения возможности заполнения емкостей различными материалами. Для достижения,цели в устройство, содержание и пар датчиков верхнего и нижнего уровня .материала по количеству .емкостей, элементы И первой группы, блок управления механизмами загрузки, блок опроса, логический блок, введены блок считывания информации, элементы памяти, элементы И второй группы и инверторы.5 ил.

1270»2

Изобретение относится к автоматическому управлению производственными процессами и может быть использовано в комбикормовой промьппленности.

Целью изобретения является расширение области применения устройства за счет обеспечения возможности заполнения емкостей различными материалами.

На фиг. 1 представлена блок-схема устройства для управления процессом загрузки; на фиг. 2 — блок-схема блока управления механизмами загрузки; на фиг. 3 — блок-схема логического блока; на фиг. 4 — блок-схема

".пока опроса; на фиг. S — технологическая схема загрузки емкостей.

Устройство для управления процессом загрузки емкостей содержит блок

1 управления механизмами загрузки, элементы И 2 первой группы„ логический блок 3, блок 4 опроса, элементы

И 5 второй группы, элементы памяти

6, датчики нижнего 7 и верхнего 8 уровней материала, инверторы 9, блок

10 считывания информации.

В качестве блока 10 может быть использовано устройство считывания программы с перфокарты (УСПП-45).

Блок 1 управлении механизмами загрузки (фиг. 2) состоит из усилителей 11, реле 12, реверсивных магнитных пускателей 13, посредством которых происходит управление электродвигателями клапанов. В блоке управления таких элементов имеется столько, сколько клапанов применено в технологической схеме загрузки емкостей (см. фиг. 5). Кроме того, и блоке управления механизмами загрузки имеется элемент ИЛИ 14, усилитель

i15, реле 16, магнитные пускатели:

17 — нория, 18 — первого транспортера, 19 — второго транспортера.

Логический блок 3 (фиг,. 3) состоит из двух элементов ИЛИ ?О и 2 1, триггера 22 и инвертора 23.

Блок опроса 4 (фиг. 4) состоит из генератора импульсов 24, формирователи импульсов 25,, триггеров счетной цепи 26„ + 26, дешифратора 27 и транзистора 28.

Технологическая схема загрузки емкостей показана на фиг. 5, где обозначено: нория 29 тига НЦ, клапан 30 типа KO (КД) с электроприводом, загрузочная емкость 31, транспортеры 32, 33 и 34 типа ТБ или ТСЦ, датчики верхнего и нижнего уровней материала 7, 8.

Устройство для управления процессором загрузки емкостей работает следующим образом.

При реализации рецепта на выпуск комбикорма на перфокарте задаются те емкости„ которые будут участвовать в реализации данного рецепта, Перфокарта вводится в блок 10 считывания (УСПП-45). В блоке 10 формируются сигналы 0 на тех выходах, емкости которых включены в процесс выпуска комбикорма. Для описания схемы условно примем, что в процесс производства включена первая емкость. В этом случае сигнал "О" по первому выходу из блока 10 поступает на вход инвертора 9„ на выходе которого появляется сигнал 1, который поступает на вход элемента И 5. Если первая емкость пуста, то из датчика 7 нижнего уровня поступает "0" на вход элемента памяти 6, на выходе элемента памяти 6 появляется "1", которая одновременно поступает на вход элемента 5 и вход логического блока 3.

В блоке 3 опрокидывается триггер и на первом выходе появляется "1", которая поступает в блок 4 опроса, с выхода блока 4 которая поступает на вход элемента И 2. Так как на обоих входах элемента И 2 имеется "1", на выходе элемента появляется тоже

"1", которая поступает на вход блока 1 управления механизмами загрузки, что приводит к установке первого плана на заполнение первой емкос ти и запуску механизмом загрузки первой емкости. Одновременно "1 с выхода элемента И 2 поступает на вход блока 3, что приводит к появлению "0" на первом выходе блока, который поступает в блок 4, и генератор блока опроса прекратит выдавать импульсы. После заполнения первой емкости продуктом срабатывает датчик

8 верхнего уровня. Сигнал "0" поступает на вход элемента 6, на выходе которого появляется сигнал "0", что приводит к изменению сигнала на выходе элементов И 5 и 2, в блоке управления механизмами появляется команда на остановку механизмов загрузки. Этот же сигнал "0" поступает на вход блока 3, что приводит к снятяо запрета на работу. генератора

3 1270 в блоке 4. На одном из выходов блока 4 опроса появляется "1", и если вторая емкость запрограммирована в процессе производства и она пуста, то процесс загрузки второй емкости повторяется, если вторая емкость не запрограммирована, то сигнал "1", появляется на следующем выходе блока 4 опроса и так будут опрошены все емкости. Схема приходит в ис- 10 ходное состояние благодаря наличию обратной связи между блоком 4 опроса и логическим блоком 3.

Блок 1 управления механизмами загрузки работает следующим образом, При появлении на выходе блока сигнала "1" через усилитель 11 срабатывает реле 12 и своими контактами подает напряжение на реверсивный магнитный пускатель 13, который срабатывает, и электродвигатель переводит клапан в нужное положение.рассмотрим случай заполнения первой емкости материалом. На первом входе блока появляется "1", срабатывает реле 12 и своими контактами подает. напряжение на реверсивный магнитный пускатель 13„ первого клапана и переводит еro в положение . Одновременно "1" поступает на элемент 30

ИЛИ 14 и через усилитель 15 срабатывает реле 16, которое своими контактами подает напряжение на магнитный пускатель 17 нории 29 (см. фиг. 5).

Нория 29, сработав, запускает транс- З5 портер 34 (схема запуска транспортера 34 на фиг. 2.не показана) и далее в зависимости от того, какой материал нужно подать в емкость и какой сработал клапан, запускается 1р тот транспортер, который подает нужный материал. В нашем случае запол1няется первая емкость, первый клапан переводится в положение Я ; срабаты- . вают реле 12 „ и 16, которые своими 45 контактами подают напряжение на магнитный пускатель 18 транспортера 32.

Материал будет поступать в первую емкость. При заполнении последней емкости, как и в первом случае, сраба- 50 тывают реле 12„ и 16. Реле 12„ своими контактами подает напряжение на магнитные пускатели всех клапанов технологической схемы и переводит их в положение б, а также своими кон- 5 тактами создает условие для работы магнитного пускателя 19 транспортера

33, иэ которого материал по транс752 4 портеру 34, нория 29 и через клапаны поступает в последнюю емкость.

Работа, блока 3 заключается в следующем. При поступлении сигнала

"1 по одному из второго входов он поступает через элемент ИЛИ 21 на вход триггера 22,триггер опрокидывается и на выходе его появляЕтся сигнал "1", который по проводу поступает в блок 4 опроса.

В этом положении триггер 22 будет находиться до тех пор, пока не появится сигнал обратной связи О, который опрокинет триггер в первоначальное положение. При поступлении сигнала

"1" по одному из первых входов он через элемент ИЛИ 20 поступит на вход инвертора 23, на выходе которого появится сигнал О, который поступит в блок 4 опроса.

Работа блока опроса заключается в следующем. При поступлении по первому и второму входам одновременно сигналов "1" начинает работать генератор импульсов и первый импульс генератора 24 через формирователь импульсов 25 поступает на вход триггера

26 счетной цепи. При срабатывании триггера 26, на его выходе появляется "1", которая поступает в дешифратор 27, на первом выходе которого появляется "1 которая поступает на вход первого элемента И первой группы.

При поступлении с генератора второго импульса триггер 26 возвра1 щается в исходное положение, а триггер 26 срабатывает и импульс пос2 тупает по второму входу в дешифратор

27, на втором выходе которого появляется "1", которая поступает на вход второго элемента И первой группы, в то же время на первом выходе дешифратора 27 появляется "О", и так блок опроса будет работать до того момента, пока на выходе и дешифратора не появится 1, которая поступит на вход транзистора 28, на выходе которого появится "0". Сигнал "0" поступает на входы триггеров 26, — 26» благодаря чему все триггеры приходят в исходное положение (О, О, О), и на выход логического бчока 3. При появлении сигнала "О" на первом входе логического блока триггер 22 опрокидывается и на его выходе появляется сигнал "О", что приводит к остановке

5 1270 генератора импульсов в блоке 4 опроса.

Формула и з о б р е т е н и я

Устройство для управления процессом загрузки емкостей, содержащее и пар датчиков верхнего и нижнего уровней материала по количеству емкостей, блок управления механизмами 16 загрузки, входы которого подключены к выходам соответствующих элементов

И первой группы, первые входы которых связаны с соответствующими первыми выходами блока опроса, подключен- 15 ного входами к соответствующим выходам логического блока, о т л и ч аю шийся тем, что, с целью расширения области применения за счет обеспечения возможности заполнения 20 емкостей различными материалами, 752 Ь оно содержит блок считывания информации, инверторы, элементы памяти и элементы И второй группы, первые входы которых подключены к выходам соответствующих элементов памяти. вторые входы — к выходам соответствующих инверторов, а выходы — к вторым входам соответствующих элементов

И первой группы, выходы блока считывания информации связаны с входами соответствующих инверторов, первый вход логического блока соединен с вторыи выходом блока опроса, вторые входы " с выходами соответствующих элементов И первой групп, а третьи входы - с выходами соответствующих элементов И второй группы, входы каждого элемента памяти подключены соответственно к выходам одной из пар датчиков нижнего и верхнего уровней материала.
