Электропривод постоянного тока

Электропривод постоянного тока

Иллюстрации

Показать все

Реферат



ЭЛЕКТРОПРИВОД ПОСТОЯННОГО ТОКА, содержащий электродвигатель постоянного тока с последовательной обмоткой возбуждения, якорная обмотка которого шунтирована обратным диодом и подключена одним вьтодом к отрицательному выводу источника питания , а другим через реверсивный выпрямитель - к одному выводу обмотки возбуждения, связанному с отрицательным выходом управляемого выпрямителя , и аноду диода, катод которого соединен с положительным выводом источника питания, другой вывод обмотки возбуждения при этом соединен с положительным входом управляемого выпрямителя, вход которого подключен к одной вторичной обмотке высокочастотного трансформатора , другая вторичная обмотка которо го соединена с входом реверсивного выпрямителя, а первичная - с выходом высокочастотного инвертора, вход которого подключен к источнику питания , отличающийся тем, Л что, с целью повышения надежности, в него введен дополнительный диод, С катод которого подключен к положительному выходу управляемого выпрямителя , а анод - к отрицательному выводу источника питания.

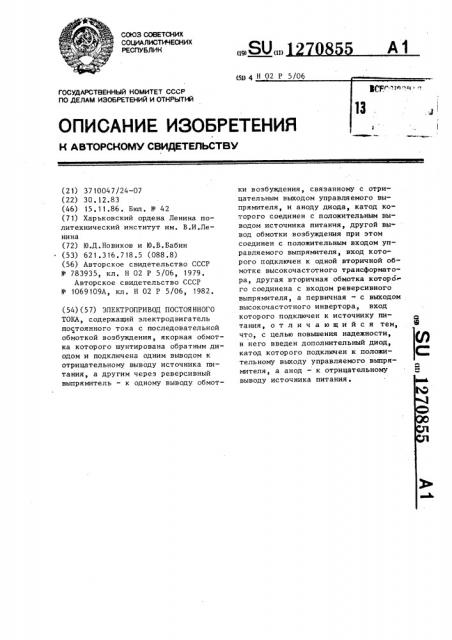

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111

А1 (5D 4

ОПИСАНИЕ ИЗОБРЕТ

Н ABT0PCH0MY СВИД -"ТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3710047/24-07 (22) 30.12.83 (46) 15. 11.86. Бюл. У 42 (71) Харьковский ордена Ленина политехнический институт им. В.И.Ленина (72) Ю.Д.Новиков и Ю.В.Бабин (53) 621 . 316. 718,5 (088. 8) (56) Авторское свидетельство СССР

Ф 783935, кл, H 02 P 5/06, 1979 °

Авторское свидетельство СССР

Ф 1069109А, кл. Н 02 P 5/06, 1982. (54) (57) ЭЛЕКТРОПРИВОД ПОСТОянНОГО

ТОКА, содержащий электродвигатель постоянного тока с последовательной обмоткой возбуждения, якорная обмотка которого шунтирована обратным диодом и подключена одним выводом к отрицательному выводу источника питания, а другим через реверсивный выпрямитель — к одному выводу обмотки возбуждения, связанному с отрицательным выходом управляемого выпрямителя, и аноду диода, катод которого соединен с положительным выводом источника питания, другой вывод обмотки возбуждения при этом соединен с положительным входом управляемого выпрямителя, вход которого подключен к одной вторичной обмотке высокочастотного трансформатора, другая вторичная обмотка которого соединена с входом реверсивного выпрямителя, а первичная — с выходом высокочастотного инвертора, вход которого подключен к источнику питания, отличающийся тем, что, с целью повышения надежности, в него введен дополнительный диод, катод которого подключен к положительному выходу управляемого выпрямителя, а анод — к отрицательному выводу источника питания.

I 12

Изобретение относится к электротехнике и может быть использовано в автоматизированном электроприводе с электродвигателями постоянного тока с последовательным возбуждением.

Цель изобретения — повышение надежности.

На чертеже приведена схема электропривода постоянного тока.

Электропривод постоянного тока содержит электродвигатель, якорная обмотка 1 которого шунтирована обратным диодом 2 и подключена одним выводом к отрицательному выводу ис точника 3 питания, положительный вывод которого соединен с катодом диода 4,анод которого связан с одним выводом обмотки 5 возбуждения, второй вывод которой. соединен с катодом возвратного диода 6; высокочастотный инвертор 7, высокочастотный трансформатор 8 с одной первичной обмоткой 9 и двумя вторичными обмотками 10 и 1 1, реверсивный выпрямитель 12 и управляемый выпрямитель 13, выход которого подключен к обмотке 5 возбуждения, а вход — к вторичной обмотке 10 высокочастотного трансформатора 8, вторичная обмотка 11 которого подключена к входу управляемого реверсивного выпрямителя

12, выход которого подключен между одними выводами обмотки 1 якоря и обмотки 5 возбуждения, второй вывод которой соединен с катодом дополнительного диода 6, анод которого соединен с отрицательным выводом источника 3 питания, выводы которого через высокочастотный инвертор 7 соединены с первичной обмоткой 9 высокочастотного трансформатора 8. Управляемый реверсивный выпрямитель 12 содержит два встречно включенных управляемых выпрямителя 14 и 15.

Электропривод постоянного тока работает следующим образом.

В рабочем режиме питание подается от источника 3 через высокочастотный инвертор 7 на первичную обмотку 9 высокочастотного трансформатора 8, с вч оричной обмотки 11 которого через

2 открытый выпрямитель 15 — на якорную обмотку 1 электродвигателя, возвратный диод 6 и обмотку 5 возбуждения.

Управление частотой вращения электродвигателя осуществляется изменением длительности включения управляемого выпрямителя 15, на который подаются импульсы от высокочастотного инвертора 7 через выходную обмотку высокочастотного трансформатора 8.

В режиме рекуперативного торможения закрывается управляемый выпрямитель 15 и включаются выпрямители 13 и 14. При этом через выпрямитель 13 осуществляется независимое питание обмотки 5 возбуждения от выходной обмотки 10 высокочастотного трансформатора 8 током того же направления, благодаря чему электродвигатель пере2б водится в генераторный режим. Электрический ток от положительного вывода якорной обмотки 1 протекает через управляемый выпрямитель 14, диод 4, источник 3 питания к отрицательному

25 выводу якорной обмотки 1 электродвигателя.

Во время рекуперации энергии ь сеть напряжение якорной обмотки 1

30 электродвигателя суммируется с напряже нием упра вля емо ro р ев ер сив но го выпрямителя 12, регулируемым изменением длительности включения управляемого выпрямителя 14 таким образом, 35 что суммарное напряжение во всем диапазоне частот вращения электродвигателя превышает напряжение источника 3 питания, благодаря чему рекуперация может происходить до пол40 ной остановки электродвигателя по любому закону изменения тока рекуперации (поддержание постоянного тока, форсированный режим рекуперации и т,д.)..

Таким образом, предлагаемый электропривод постоянного тока по сравнению с прототипом дает воэможность осуществить более надежную работу в двигательном режиме и в режиме рекуперации энергии.
