Класс 45b № 127091 ла4 а 4фФ

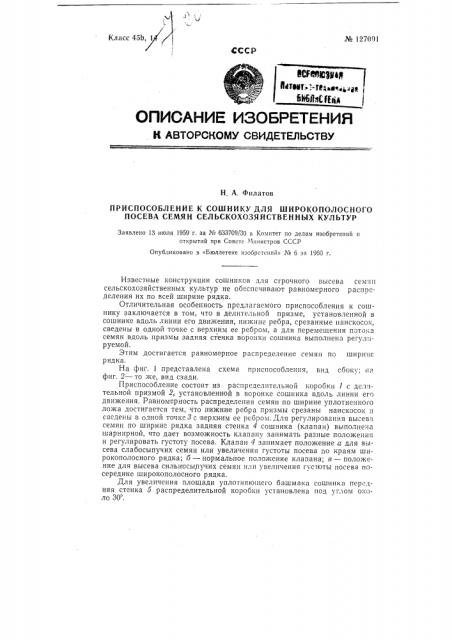

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 4ыгви

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. А. Филатов

ПРИСПОСОБЛЕНИЕ К СОШНИКУ ДЛЯ ШИРОКОПОЛОСНОГО

ПОСЕВА СЕМЯН СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР

Заявлено 13 июля 1959 г. за № 633709/30 в 1(омитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобрстснпй» № 6 за 1960 г.

Известные конструкции сошников для строчного высева семян сельскохозяйственных культур не обеспечивают равномерного распределения их по всей ширине рядка.

Отличительная особенность предлагаемого приспособления к сошнику заключается в том, что в делительной призме, установленной в сошнике вдоль линии его движения, нижние ребра, срезанные наискосок, сведены в одной точке с верхним ее ребром, а для перемещения пото а семян вдоль призмы задняя стенка воронки сошника выполнена регул,.руемой.

Этим достигается равномерное распределение семян по ширине рядка.

На фиг. 1 представлена схема приспособления, вид сбоку; на фиг. 2 — то же, вид сзади.

Приспособление состоит из распределительной коробки 1 с дслительной призмой 2, установленной в воронке сошника вдоль линии его движения. Равномерность распределения семян по ширине уплотненного ложа достигается тем, что нижние ребра призмы срезаны наискосок и сведены в одной точке 8 с верхним ее рсбром. Для регулирования высев-; семян по ширине рядка задняя стенка 4 сошника (клапан) выполнена шарнирной, что дает возможность клапану занимать разные положения и регулировать густоту посева. Клапан 4 занимает положение а для высева слабосыпучих семян или увеличения густоты посева по краям широкополосного рядка; б — нормальное положение клапана; в — положение для высева сильносыпучих семян или увеличения густ1оты посева посередине широкополосного рядка.

Для увеличения площади уплотняющего башмака сошника передняя стенка б распределительной коробки установлена под углом около 30 .

М l27091

Предм ет.изобр етения ение

Фиг.!

Фис. 2

Комитет по фелам изобретений и открытий при Совете Министров СССР

Редактор В. М. Парнес Гр. 183

Подп. к печ. I.IV-60 г.

Тираж 750 Цена 25 коп.

Информационно-издательский отдел, Объем 0,17 и. л. Зак. 294.1

Типография Комитета по делам изобретений ч открытий прн Совете Министров СССР

Москва, Петровка, 14.

Приспособление к сошнику для широкополосного посева семян сельскохозяйственных культур с применением делительной призмы, установленной в воронке сошника вдоль линии его движения, о т л и ч а ю щ е "с я тем, что, о целью равномерного распределения семян по ширине рядка, нижние ребра призмы, срезанные наискосок, сведены в одной точке с верхним ребром, а для перемещения потока семян вдоль призмы задняя стенка воронки выполнена в виде поворотного клапана.
