Реферат



Изобретение относится к сельскому хозяйству и может быть исполь- ; зоваио для изучения средств и методов защиты растений. Целью изобретения является повышение равномерности обработки тест-объектов. Опрыскиватель состоит из цилиндрической камеры 1 с основанием 2. На основании установлен механизм вращения тестобъектов , включающий электродвигатель с червяком 3 для привода через шестерни 4 и 5 валов 6 и 7. Частотой вращения электродвигателя привода червяка 3 регулируется скорость возвратно-постзшательного перемещения дискового распылителя. Вал 6 соединением винт - гайка 8 для возвратнопоступательного движения связан с кронштейном 9 крепления дискового распылителя. Вал 7 имеет шкив 12 и с S гнездо 13, на которое устанавливаются тест-объекты 14. Одновременно (Л осзоцествляется вращение всех пяти гнезд с тест-объектами. 1 ил. кэ 4 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (so 4 А 01 М 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

-! 1

К. АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ обработки тест-объектов. Опрыскиватель состоит из цилиндрической камеры 1 с основанием 2. На основании установлен механизм вращения тестобъектов, включающий электродвигатель с червяком 3 для привода через шестерни 4 и 5 валов 6 и 7. Частотой вращения электродвигателя привода червяка 3 регулируется скорость возвратно-поступательного перемещения дискового распылителя. Вал 6 соединением винт — гайка 8 для воэвратнопоступательного движения связан с кронштейном 9 крепления дискового распылителя. Вал 7 имеет шкив 12 и гнездо 13, на которое устанавливаются тест-объекты 14. Одновременно осуществляется вращение всех пяти гнезд с тест-объектами. 1 ил.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3919849/30-15 (22) 21.05.85 (46) 23.11.86. Бюл. 9 43 (71) Всесоюзный научно-исследовательский институт фитопатологии (72) А.В.Богданов и Н.В.Никитин (53) 631.347.3(088.8) (56) Авторское свидетельство СССР .9 257915, кл. А 01 М 7/00, 1968.

Авторское свидетельство СССР

1! 1033104, кл. А 01 М 7/00, 1982. (54) ЛАБОРАТОРНЫЙ МОНОДИСПЕРСНЫЙ ОПРЫСКИВАТЕЛЬ (57) Изобретение относится к сельскому хозяйству и может быть использовано для изучения средств и методов защиты растений. Целью изобретения является,повьппение равномерности

„„SU„„1271473 А 1

1271473

BHHHtIM Заказ 6266/5 краж 679

Подписное

Произв.-полигр. ар-тие, г. Ужгород, ул. Проектная, 4 (Изобретение относится к лабораторным опрыскивателям и может быть использовано для изучения химических и биологических средств и методов защиты сельскохозяйственных растений от болезней, вредителей и сорняков.

Цель изобретения — повышение равномерности обработки тест-объектов.

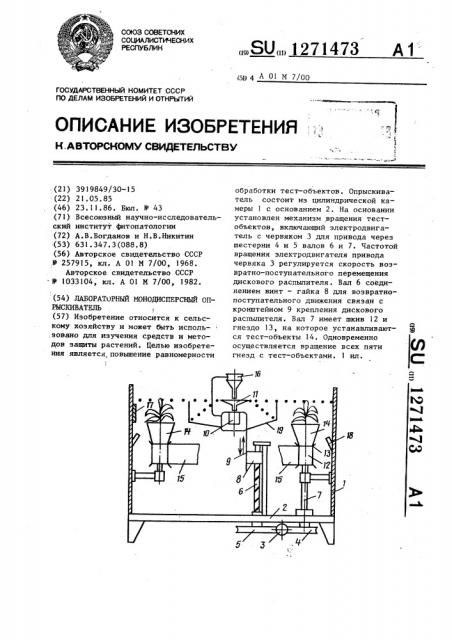

На чертеже представлена принципиальная схема предлагаемого опрыскивателя.

Опрыскиватель состоит из цилиндрической камеры 1 с основанием 2, на котором установлен механизм вращения тест-объектов, содержащий электродви- 1 гатель с червяком 3 для привода через шестерни 4 и 5 валов б и 7.

Червячный вал б соединением 8 винт — гайка связан с кронштейном 9 крепления дискового распылителя, состоящего иэ электродвигателя 10, на валу которого установлен распыливающий диск 11. Вал 7 имеет шкив 12 и гнездо 13 на которое устанавливаютФ

25 ся тест-объекты 14. Одновременно через вал 7 и ремень 15 осуществляется вращение всех пяти гнезд с тест-объектами 14. Распыливаемая жидкость подается из воронки 16 на распыливаю3Î щий диск 11.. Отдельные листы и пластины 17 крепятся на внутренних стенках камеры 1. Неиспользуемая жидкость оседает на стенках камеры 1 и собирается в сборник 18. Мелкие капли оседают в корпусе 19 распылителя ° 35

Опрыскиватель работает следующим образ ом.

Подбором частоты вращения электро- двигателя 10 устанавливается требуемый диаметр капель, а частотой вращения электродвигателя привода червяка

3 регулируется скорость возвратнопоступательного перемещения дискового распылителя. Подлежащие обработке тест-объекты 14 размещаются в гнездах 13, распылитель устанавливается или в крайнее верхнее или в крайнее нижнее положение, в воронку 16 заливается требуемое количество жидкости и включается электродвигатель привода червячного вала.

Дисковый распылитель совершает возвратно-поступательное движение и многократно обрабатывает вращающиеся тест-объекты однородными каплями, движущимися перпендикулярно оси вращения диска 11. Образующиеся мелкие капли-спутники оседают в корпусе 19 дискового распылителя.

В виду осесимметричности процесса каждый тест-объект 14 находится в одинаковых. условиях.

Если требуется обработать отдельные листья растений, чашки Петри, пластины 17 и так далее, они крепятся на внутренних стенках цилиндрической камеры

Неиспользованная жидкость оседает на внутренних стенках камеры 1 и собирается в сборнике 18.

Размер капель регулируется частотой вращения электродвигателя 10 в пределах от 20 мкм до 3 мм, норма расхода (при монодисперсном режиме распыления) регулируется длительностью обработки. Минимальная норма расхода может быть 0,001 л/га, максимальная (до полного смачивания)

1000 л/га (при получении максимальной нормы требование монодисперсности отпадает, поэтому можно увеличить скорость подачи жидкости на распылителе).

Формула изобретения

Лабораторный монодисперсный опрыскиватель, содержащий дисковый распылитель с механизмом подачи и дозирования жидкости, механизм вращения тест-объектов, о т л и ч а ю щ и й— с я тем, что, с целью повышения равномерности обработки тест-объектов, механизм вращения снабжен двумя червячными передачами, одна из которых кинематически связана с осью вращения одного из тест-объектов в, соединенного с другими посредством ременной передачи, а другая с помощью соединения винт — гайка — с распылителем, при этом распылитель установлен с возможностью возвратно-поступательного перемещения в вертикальной плоскости.
