№ 127150

Класс 76b, 7oi ссср

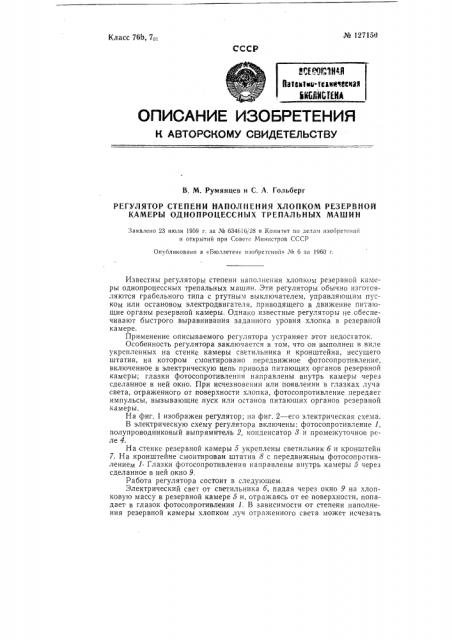

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. М. Румянцев и С. А. Гольберг

РЕГУЛЯТОР СТЕПЕНИ НАПОЛНЕНИЯ ХЛОПКОМ РЕЗЕРВНОЙ

КАМЕРЫ ОДНОПРОЦЕССНЫХ ТРЕПАЛЬНЫХ МАШИН

Заявлено 23 июля 1959 г. за ¹ 634616j28 в Комитет по делам изооретенпй и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 6 за !960 г.

Известны регуляторы степени наполнения хлопком резервной камеры однопроцессных трепальных машин. Эти регуляторы обычно изготовляются грабельного типа с ртутным выключателем, управляющим пусКоМ или остановом электродвигателя, приводящего в движение питающие органы резервной камеры, Однако известные регуляторы не обеспечивают быстрого выравнивания заданного уровня хлопка в резервной камере.

Применение описываемого регулятора устраняет этот недостаток.

Особенность регулятора заключается в том, что он выполнен в виде укрепленных на стенке камеры светильника и кронштейна, несущего штатив, на котором смонтировано передвижное фотосопротивление, включенное в электрическую цепь привода питающих органов резервной камеры; глазки фотосопротивления направлены внутрь камеры через сделанное в ней окно. При исчезновении или появлении в глазках луча света, отраженного от поверхности хлопка, фотосопротивление передает импульсы, вызывающие пуск или останов питающих органов резервной камеры.

На фиг. 1 изображен регулятор; на фиг. 2 — его электрическая схема.

В электрическую схему регулятора включены: фотосопротивление 1, полупроводниковый выпрямитель 2, конденсатор 8 и промежуточное реле 4.

На стенке резервной камеры 5 укреплены светильник б и кронштейн

7. На кронштейне смонтирован штатив 8 с передвижным фотосопротивлением 1 Глазки фотосопротивления направлены внутрь камеры 5 через сделанное в ней окно 9, Работа регулятора состоит в следующем.

Электрический свет от светильника б, падая через окно 9 на хлопковую массу в резервной камере 5 и, отражаясь от ее поверхности, попадает в глазок фотосопротивления 1. В зависимости от степени наполнения резервной камеры хлопком луч отраженного света может исчезать № 127150 или появляться в глазках фотосопротивления 1, изменяя величину его внутреннего сопротивления.

Эти изменения величины внутреннего сопротивления вызывают пуск или останов электродвигателя питающих органов резервной камеры, чем поддерживается постоянный уровень хлопка в камере. Заданный уровень хлопка в резервной камере устанавливается передвижением фотосопротивления 1 по штативу 8, около которого расположена неподвижная шкала 10.

Предмет изобретения

Фи.г l иг

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Р. Б. Кауфман Гр. 257

Подп. к печ. 26.III-60 г.

Тираж 750 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 и. л Зак. 2826

Типографии Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14, Регулятор степени наполнения хлопком резервной камеры однопроцессных трепальных машин, о тл и ч а ю щи и с я тем, что, с целью более быстрого выравнивания заданного уровня хлопка в резервной камере, он выполнен в виде укрепленных на стенке камеры светильника и кронштейна, несущего штатив, на котором смонтировано включенное в электрическую цепь привода питающих органов резервной камеры передвижное фотосопротивление, глазки которого направлены внутрь камеры через сделанное в ней окно, причем при исчезновении или появлении в глазках луча света, отраженного от поверхности хлопка, фотосопротивление передает импульсы, вызывающие пуск или останов питающих органов резервной камеры.
