Реферат



Изобретение относится к устройствам , иcпoльзye aдм да транспорте для очистки воздуха и позволяет повысить эффективность работы при очистке воздуха, поступаняцего в двигатель транспортного средства, Воздухо очиститель содержит корпус 1 с входным 2 и выходным 3 окнами, в котором размещена фильтрующая панель 4, выполненная в виде бесконечной ленты, установленной на верхнем 5 и нижнем 6 валиках. В нижней части корпуса 1 размещена масляная ванна 7. На верхнем валике (в) 5 укреплено храповое колесо, с которым взаимодействуют подпружиненные прямая собачка 13, кронштейн -(к) 14, который закреплен на корпусе 1, и обратная собачка 15, кронштейн К 16 которой закреплен на кузове транспортного средства. На К 18, закрепленном на кузове, уста (Л IsD СЛ 4 4; Фиг.)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУбЛИК 1> 4 В 01 0 33/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Г10 ДЕЛАМ ИЗОбРЕТЕНИЙ И ОТНРЫТИЙ (21) 3924174/23-26 (22) 28,06.85 (46) 23.11.86. Бюл. М 43 .(71) Всесоюзный научно-исследовательский тепловозный институт (72) А. В. Гудков и P. М. Назаров (53) 66.067.324(088.8) (56) Симанович Б. С. Пористые воздуш. ные фильтры. — М.: Госстройиздат, 1958, с. 60-71. (54) ВОЗДУХООЧИСТИТЕЛЬ (57) Изобретение относится к устройствам, используемым на транспорте для очистки воздуха и позволяет повысить эффективность рабаты при очистке воздуха, поступающего в двига1 с

ÄÄSUÄÄ 1271544 А1 тель транспортного средства. Воздухо= очиститель содержит корпус 1 с входным 2 и выходным 3 окнами, в котором размещена фнльтрующая панель 4, выполненная в виде бесконечной ленты, установленной на верхнем 5 и нижнем

6 валиках. В нижней части корпуса 1 размещена масляная ванна 7. На верхнем валике (В) 5 укреплено храповое колесо, с которым взаимодействуют подпружиненные прямая собачка 13, кронштейн (К) 14, который- закреплен на корпусе 1, и обратная собачка 15, кронштейн К 16 которой закреплен на кузове транспортного средства. На

К 18, закрепленном на кузове, уста- э

1271544

S !

О

20

30 новлены упоры 19 и 20 для установленного с возможностью поворота корпуса 1 относительно оси В 5. При движении транспортного средства возникают колебания кузова и воэдухоочисти1

Изобретение относится к фильтрованию и может быть использовано на транспорте для очистки воздуха.

Цель изобретения — повьппение эффективности работы при очистке воздуха, поступающего в двигатель транспортного средства.

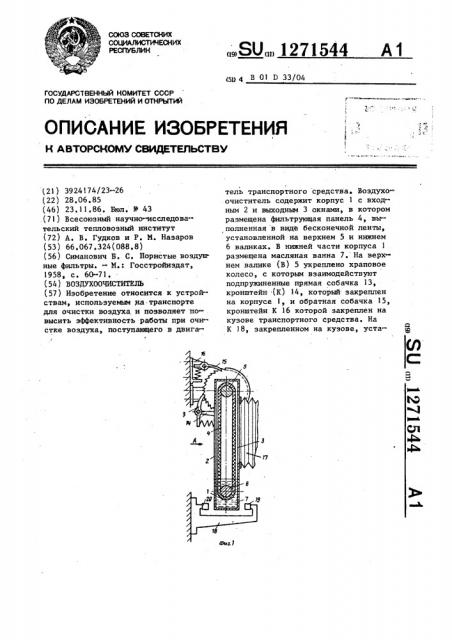

На фиг. 1 изображен воздухоочиститель, разрез; на фиг. 2 — вид А на фиг. 1„

Воэдухоочиститель содержит корпус

1 с входным 2 и выходным 3 окнами.

В корпусе 1 размещена фильтрующая панель 4„ выполненная в виде бесконечной ленты, установленной на верхнем ведущем 5 и нижнем ведомом 6 валиках.

В нижней части корпуса 1 размещена масляная ванна 7. Цапфы 8 и 9 ведущего валика 5 установлены с возможносью вращения в кронштейнах 10 и 11, закрепленных на кузове транспортного средства (не показан). На цапфе 8 ведущего валика 5 закреплено храповое колесо 12, с которым взаимодействуют подпружиненные прямая собачка 13, кронштейн 14 которой закреплен на корпусе 1, и обратная собачка 15, кронштейн 16 которой закреплен на кузове транспортного средства. К вь = ходному окну 3 присоединен гибкий . патрубок 17. На кронштейне 18, закрепленном на кузове транспортного средства, установлены упоры 19 и 20, которые могут быть выполнены упругими.

Воздухоочиститель имеет также кран для слива масла и лючок для очистки (не показаны). Воздухоочиститель устанавливается осью вращения перпендикулярно плоскости колебаний кузова. Корпус 1 установлен с возможностью поворота относительно оси верхнего валика 5 °

Воздухоочиститель работает следующим образом. тель также совершает колебания, в результате чего происходит очистка воэдуха и перемотка фильтрующей панели

4, которая регенерируется в масляной ванне 7. 2 ил.

При движении транспортного средства возникают колебания кузова и воздухоочиститель также совершает колебания! вращаясь на цапфах 8 и 9 ведущего валика 5, установленных в кронштейнах 10 и 11. Собачка 13 в течение одного иэ полупериодов колебаний воэдухоочистителя проворачивает храповое колесо 1 и вместе с ним веду щий валик 5, при этом происходит перемотка фильтрующей панели 4, которая регенерируется в масляной ванне 7. В течение следующего полупериода корпус 1 воздухоочистителя поворачивается на оси в обратном направлении, собачка 15 стопорит храповое колесо

12 от обратного вращения, а собачка

13 скользит по скосам зубьев колеса

12 и отходит в исходное положение.

Амплитуда колебаний корпуса 1 воэдухоочистителя ограничивается упорами

19 и 20, Очищаемый воздух при этом пропускается через окна 2 и 3 корпуса 1 и через латрубок 17 подается в двигатель транспортного средства. формула изобретения

Воздухоочиститель, содержащий корпус с входным и выходным окнами, масляную ванну и бесконечную фильтрующую ленту, установленную на верхнем и нижнем валиках, о т л и ч а— ю шийся тем, что, с целью по35 вьппения эффективности работы при очистке воздуха, поступающего в двигатель транспортного средства, воэдухоочиститель снабжен укрепленным на верхнем валике храповым колесом, пря" мой и обратной собачками, упорами, кронштейнами на кузове транспортного средства и кронштейном на корпусе, при этом верхний валик, обратная собачка и упоры установлены на кронш1271544 можностью поворота относительно оси верхнего валика. тейнах, а прямая собачка — на кронштейне корпуса, установленного с возВид А
