Реферат



Изобретение относится к насадкам массообменных аппаратов с псевдоожиженным трехфазным слоем и может найти применение в химической и других отраслях промышленности, позволяющим уменьшить осевой момент инерции и интенсифицировать перемешивание за счет ее вращения. Приводится математическая формула, указьюающая, в каких соотношениях необходимо выбирать плотности материалов заполнителя (пористого материала), дополнительного материала, расположенного внутри насадки , выполненной в виде тела замкнутой формы, и их диаметры. 2 ил. (/)

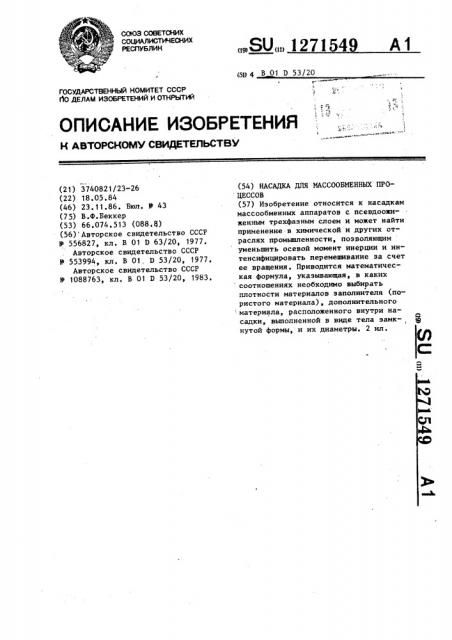

QQH33 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д) 4 В 01 D 53/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ЙО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3740821/23-26 (22) 18.05,84 (46) 23.11.86. Бюл. У 43 (75) В.Ф.Беккер (53) 66.074.513 (088.8) (56) Авторское свидетельство СССР

9 556827, кл. В 01 D 63/20, 1977.

Авторское свидетельство СССР

У 553994, кл. В 01. D 53/20, 1977.

Авторское свидетельство СССР

Ф 1088763, кл. В 01 D 53/20, 1983.

„,Я0„, 1271 49 д1 (54) НАСАДКА ДЛЯ МАССООБМЕННЫХ ПРОЦЕССОВ (57) Изобретение относится к насадкам массообменных аппаратов с псевдоожиженным трехфазным слоем и может найти применение в химической и других отраслях промышленности, позволяющим уменьшить осевой момент инерции и интенсифицировать перемешивание за счет ее вращения. Приводится математическая формула, указывающая, в каких соотношениях необходимо выбирать плотности материалов заполнителя (пористого материала), дополнительного материала, расположенного внутри насадки, выполненной в виде тела замкнутой формы, и их диаметры. 2 ил.

12?1549

Изобретение относится к насадкам массообменных аппаратов с псевдоожиженным трехфазным слоем орошаемой насадки и может быть использовано в химической и других отраслях промьппленности для абсорбт(ии и мокрой очистки от пыли различных газов. Цель изобретения — уменьшение осевого момента инерции и интенсификации перемешивания эа счет вращения насадки.

На фиг.1 изображена насадка, выполненная в виде полого шара; на фиг.2 - то же, в видеполого цилиндра.

Насадка включает полый элемент 1, в центральной части которого заполнением внутреннего объема 2 пористым материалом закреплен дополнительный элемент 3, выполненный в виде шара, плотность которого -больше средней плотности насадки, а радиус определяется по формуле

2(— — — 1)(-,--) +5(— -)2 — 3=0, Pe Ry s R2

Р„ R„ R„ где p - плотность материала шара;

Я„ - плотность наполнителя (пористого материала);

R< - радиус шара;

К< - радиус насадки.

Насадка работает следующим образом 4

При работе аппарата в режиме разЭ витого псевдоожижения насадка совершает хаотические движения в виде произвольных колебаний и перемещений.

Элементы насадки соударяются друг с другом. Эти удары, как правило, являются косыми центральными и вызывают, наряду с резким изменением вектора скорости движения, появление вращающего момента.

Малый осевой момент инерции элементов насадки способствует постоянному вращению, которое обеспечивает дополнительное капельное и струйное разбрызгивание жидкости поверхностью вращающейся насадки, создавая высокую интенсивность перемешивания взаимодействующих фаэ.

Формула изобретения

Насадка для массообменнах процессов, выполненная в виде тела замкнутой формы со сплошной поверхностью, снабженного внутри дополнительным О элементом в виде шара, выполненным из материала с более высокой плотностью, чем тело, о г л и ч а ю щ ая с я тем, что, с целью уменьшения осевого момента инерции и интенсификации перемещивания за счет вращения насадки, шар расположен в центре насадки, а внутренняя полость тела заполнена пористым материалом, причем радиус шара определяется по формуле

ЗО

2(— — — 1) (— -} +5(— -) -3=0, A Rz 6 Ri у Нл где р - плотность материала шара; р, — плотность наполнителя (пористого материала);

R g — радиус шара;

R< — радиус (эквивалентный) насадки.

127I549

Фиг. 2
