Реферат



1271569

20 формула изобретения

77 Ч.7

Фиг. Z

Составитель Е. Кашина

Техред И. Верее Корректор Е. Рошко

Тираж 514 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Егорова

Заказ 6275/10

Изобретение относится к области очистки газов с использованием электростатического эффекта и может быть использовано в фильтрующих устройствах цементной, теплоэнергетической, металлургической и других отраслях народного хозяйства.

Целью изобретения является повышение надежности и эффективности устройства.

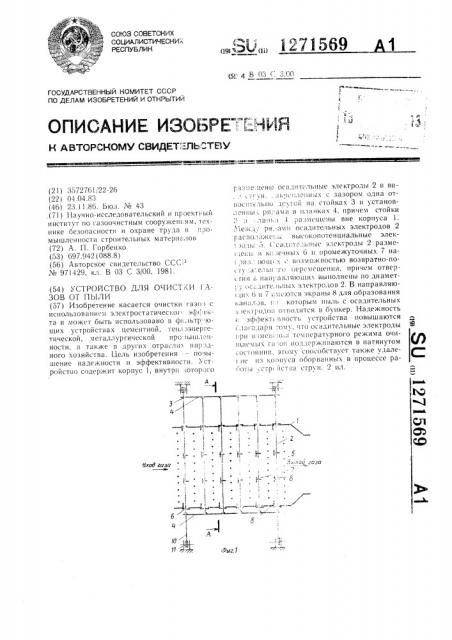

На фиг. 1 схематично изображено устройство, общий вид; на фиг. 2 -- разрез А-А на фиг. 1.

Устройство имеет корпус 1, внутри которого перпендикулярно потоку размещены осадительные электроды 2 в виде струн, закрепленных с зазором друг относительно друга в стойках 3 и установленных рядами в планках 4, соединенных со стойками 3.

Стойки 3 и планки 4 расположены вне корпуса 1. Между рядами осадительных электродов 2 расположены высокопотенциальные электроды 5, присоединенные к отрицательному полюсу источника питания высокого напряжения. Положительный полюс источника питания и все элементы, кроме высокопотенциальных электродов 5, заземлены (не показано).

Осадительные электроды 2 размещены в конечных 6 и промежуточных 7 направляющих, установленных внутри корпуса 1, с возможностью возвратно-поступательного перемещения, причем отверстия в направляющих выполнены по диаметру осадительных электродов 2. В направляющих 6 и 7 выполнены экраны 8 для образования каналов, по которым пыль с осадительных электродов отводится в бункер 9.

Стойки 3 и планки 4 соединены тросами 10 через направляющие блоки 11 с приводом (не показан) для обеспечения их возвратно-поступательного перемещения вместе с осадительными электродами 2 относительно корпуса 1, конечных 6 и промежуточных 7 направляющих.

При изменении температурного режима очищаемых газов возникающее при этом провисание струн ликвидируется при перемещении осадительных электродов 2 относительно корпуса 1 и конечных 6 и промежуточных 7 направляющих вследствие тормозящего трения в местах их взаимодействия, а неравномерные удлинения осадительных электродов 2 выносятся за пределы корпуса 1 в сторону ведомой в каждый момент времени стойки 3. Надежное натяжение каждого осадительного электрода 2 внутри корпуса 1 позволяет поддерживать постоянным расстояние между осадительными электродами 2 и высокопотенциальными электрода15 ми 5. В случае аварийного отрыва осадительного электрода 2 каждый из оборванных его кусков вытягивается из корпуса 1 при возвратно-поступательном перемещении электрода.

Устройство для очистки газов от пыли, содержащее корпус с осадительными электродами в виде струн, закрепленных с зазором одна относительно другой в стойках и рядами, между которыми установлены высокопотенциальные электроды и системы натяжения осадительных электродов и их регенерации в виде пластин, отличающееся тем, что, с целью повышения надежности и эффективности, стойки и система натяжения осадительных электродов размещены вне корпуса и выполнены с возможностью возвратно-поступательного перемещения осадительных электродов, а внутри корпуса

35 установлены конечные и промежуточные направляющие с отверстиями, диаметр которых соответствует диаметру осадительных электродов, а пластины системы регенерации закреплены на направляющих.
