Устройство для удаления стружки в поточных металлообрабатывающих линиях

Устройство для удаления стружки в поточных металлообрабатывающих линиях

Иллюстрации

Показать все

Реферат



1(ласс 80а, 25. <

83е, 82в.

Н. К. Чернов

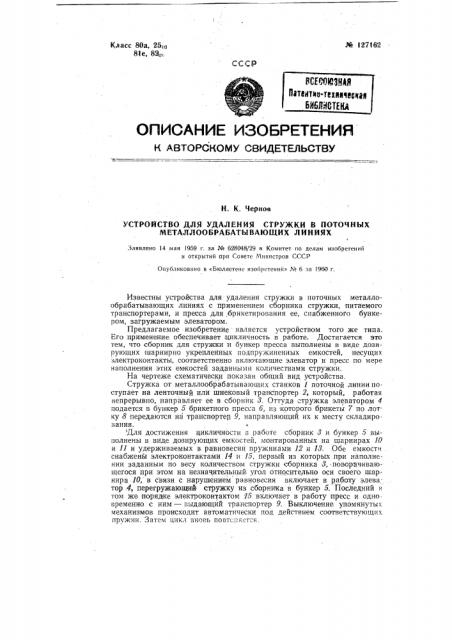

УСТРО Й СТВО ДЛЯ УДАЛ EH ИЯ СТРУЖКИ В ПОТОЧ Н ЫХ

МЕТАЛЛООБРАБАТЫВАЮЩИХ ЛИНИЯХ

Заявлено 14 мая l959 г. за № 628948/29 в Комитет по делам изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 6 за 1960 г, Известны устройства для удаления стружки в поточных металлообрабатывающих линиях с применением сборника стружки, питаемого транспортерами, и пресса для брикетирования ее, снабженного бункером, загружаемым элеватором.

Предлагаемое изобретение является устройством того же типа.

Его применение обеспечивает цикличность в работе. Достигается это тем, что сборник для стружки и бункер пресса выполнены в виде дозирующих шарнирно укрепленных подпружиненных емкостей, несущих электроконтакты, соответственно включающие элеватор и пресс по мере наполнения этих емкостей заданными количествами стружки, На чертеже схематически показан общий вид устройства.

Стружка от металлообрабатывающих станков 1 поточной линии поступает на ленточный или шнековый транспортер 2, который, работая непрерывно, направляет ее в сборник 8. Оттуда стружка элеватором 4 подается в бункер 5 брикетного пресса 6, из которого брикеты 7 по лотку 8 передаются на транспортер 9, направляющий их к месту складирования. Для достижения цикличности в работе соорник 8 и бункер 5 выполнены в виде дозирующих емкостей, монтированных на шарнирах 10 и 11 и удерживаемых в равновесии пружинами 12 и 13. Обе емкости снабжены электроконтактами 14 и 15, первый из которых при наполнении заданным по весу количеством стружки сборника 8, -поворачивающегося при этом на незначительный, угол относительно оси своего шарнира 10, в связи с нарушением равновесия включает в рабату элеватор 4, перегружающий стружку из сборника в бункер 5. Последний в том же порядке электроконтактом 15 включает в работу пресс и одновременно с ним — выдающий транспортер 9. Выключение упомянутых механизмов происходит автоматически под действием соответствующих пружин. Затем цикл вновь повторяет я. № 127162

Предмет изобретения

Комитет по делам изобретений и открызии при Совете Министров СССР

Редактор Е. Г. Гончар Гр. 265

Подп. к печ. 2 П1-60 г.

Тираж 800 Цена 25 коп.

Ийформационно-издательский отдел.

Объем 0,17!н, л.. Зак. 2026 л

Типографии Комитета по делам изобретений и открытий при Совете. Министров СССР

Москва Петровка, 14.

Устройство для удаления стружки в поточных металлообрабатывающих линиях с применением сборника стружки, питаемого транспортерами, и пресса для брикетирования:ее, снабженного бункером, загружаемым элеватором, о т л и ч а ю щ е ес я тем, что, с целью обеспечения цикличности в работе, сборник для стружки и бункер пресса выполнены в виде.довирующих шарнирно укрепленных подпружиненных емкостей, несущих электроконтакты, соответственно включающие элеватор и пресс по мере наполнения этих емкостей заданными количествами стружки.
