Хонинговальная головка для электрохимических процессов нанесения и съема металла

Хонинговальная головка для электрохимических процессов нанесения и съема металла

Иллюстрации

Показать все

Реферат



Изобретение относиться к электро-i физическим и электрохимическим методам обработки, в частности к устройствам для механического активирования поверхности -при одновременном осуществлении на ней электрохимических процессов. Целью изобретения является повышение качества обработки и нанесения металла на поверхность отверстий . Поставленная цель достигается за счет точного регулирования давления инструмента на обрабатываемую поверхность каждым бруском независимо от работы других брусков. С этой целью каждый из держателей хонинговальных брусков выполнен в виде тяги, шарнирно соединенной с двух сторон с корпусом хонинговальной головки через рычаги, образующие с ними параллелрграммный механизм, йричем верхний (Л изрычагов - двуплечий - вторым плечом опирается на пяту штока механизма разжима брусков. 2 ил.

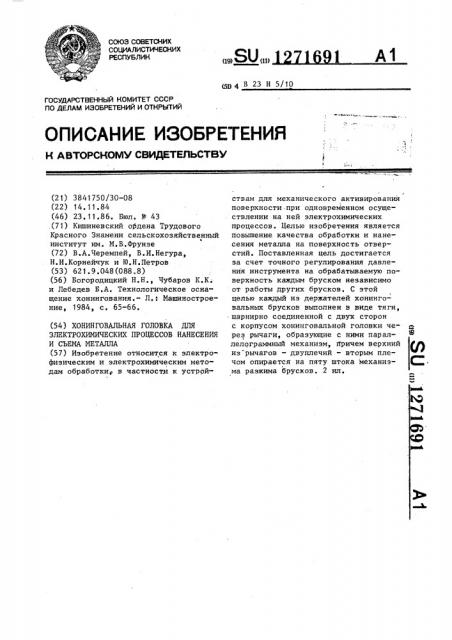

СОЮЗ СОВЕТСНИХ

СОЯ4АЛИСТИЧЕСНИХ

РЕСПУБЛИН

1 А1 (19) (11) (б11 4 В 23 Н 5/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм изоБРетений и ОтнРцтий

Н A BTOPCHOIVIV СВИДЕТЕЛЬСТВУ (21) 3841 750/30-08 (22) 14.11.84 (46) 23.11.86. Бюл. № 43 ,(7 1) Кишиневский ордена Трудового

Красного Знамени сельскохозяйственный институт им. M.Â.Ôðóíýå (72) В.А.Черемпей, В.И.Негура, Н.И.Корнейчук и Ю.Н.Петров (53) 621 ° 9.048(088.8) (56) Богородицкий Н.Н., Чубаров К.К. и Лебедев Б.А. Технологическое оснащение хонингования. — Л.: Машиностроение, 19849 с. 65-66. (54) ХОНИНГОВАЛЬНАЯ ГОЛОВКА ДЛЯ

ЭЛЕКТРОХИМИЧЕСКИХ ПРОЦЕССОВ НАНЕСЕНИЯ

И СЪЕМА МЕТАЛЛА (57) Изобретение относится к электро физическим и электрохимическим методам обработки; в частности к устройствам для механического активирования поверхности при одновременном осуществлении на ней электрохимических процессов. Целью изобретения является повышение качества обработки и нанесения металла на поверхность отверстий. Поставленная цель достигается за счет точного регулирования давления инструмента на обрабатываемую поверхность каждым бруском независимо от работы других брусков. С этой целью каждый иэ держателей хонинговальных брусков выполнен в виде тяги, шарнирно соединенной с двух сторон с корпусом хонинговальной головки через рычаги, образующие с ними параллелограммный механизм, йричем верхний из рычагов — двуплечий — вторым плечом опирается на пяту штока механизма разжима брусков. 2 ил.

1 12

Изобретение относится к электрофизическим и электрохимическим методам обработки, в частности к устройствам для механического активирования поверхности при одновременном осуществлении на ней электрохимических процессов.

Целью изобретения является повышение качества обработки и нанесения металла на поверхность отверстия.

Поставленная цель достигается ="а счет точного регулирования давления инструмента на обрабатываемую поверхность каждым бруском независимо от работы других брусков.

На фиг.1 изображена кинематическая схема хонинговальной головки, на фиг.2 — принципиальная конструктивная схема устройства.

Хонинговальная головка (фиг.1 и 2) . включает корпус 1, состоящий иэ флан. ца 2, продольных брусьев 3 и кольца

4, держатели 5 с брусками б, соединенные при помощи осей 7 с верхними

8 и нижними 9 рычагами, установленными в корпусе 1 на осях 10. Верхние рычаги 8 выполнены двуплечими, одно плечо их соединено шарнирно с держателем 5, а другое, на конце которого закреплен ролик 11, опирается на пяту

12 хвостовика 13, расположенного внутри хвостовика 14 механизма разжима брусков.

Хонинговальная головка работает следующим образом.

С помощью хвостовика 14 головка соединяется с шпинделем станка, после чего она вводится в отверстие детали. Затем включается подача электролита, а головке сообщается от привода станка вращательное и возвратнопоступательное движение, Механизм

71691 разжима брусков через хвостовик 13 передает усилие на пяту 12, которая, воздействуя на верхние рычаги 8, поворачивает их относительно корпуса 1.

5 Верхние рычаги 8, в свою очередь, передвигают держатели 5 с брусками 6 и прижимают их с требуемым усилием к обрабатываемой поверхности. Рычаги 9 при этом направляют перемещение нижней части держателей 5 и брусков 6.

Предложенная конструкция хонинго.ральной головки позволяет.повысить точность обработки поверхности отверстий в 1,5-2 раза и получать более

15 качественные поверхности, внутренние напряжения которых снижаются в 1,61,7 раза. формула и з о б р е т е н и я

Хонинговальная головка для электрохимических процессов нанесения и съема металла, содержащая корпус в виде стакана, на боковой поверхности

25 которого выполнены продольные пазы для размещения держателей с брусками и расположено устройство для радиальной подачи брусков, выполненное в виде шарнирно-рычажного механизма паЗ0 раллелограммного типа, связанного с разжимным штоком, о т л и ч а ю щ ая с я тем, что, с целью повышения качества обработки за счет точного регулирования давления инструмента

35 на отрабатываемую поверхность, каждый из держателей выполнен в виде тяги, шарнирно соединенной с двух сторон с корпусом хонинговальной головки через рычаги, образующие с ним парал40 лелограммный механизм, причем верхние из рычагов — двуплечие — вторым пле,чом шарнирно связаны с пятой штока.

1271691

В

12

1l

7 ю

cut 2
