Реферат



Изобретение относится к области машиностроения и может быть использовано в стендах для сборки и разборки фланцевых изделий. Целью изобретения является расширение технологических возможностей кантователя. Фланцевое изделие устанавливают в прямоугольную рамку 8, когда последняя повернута в положение загрузки. Изделие опускается в рамку и фиксируется с помощью штырей и стопорных винтов механизма крепления. После установки изделия рамка поворачивается , подводится рабочая головка 19, и происходит отвинчивание болта изделия . Для того, чтобы отвернуть следующий болт, поворачивается вилка 6, на которой закреплена рамка 8. Так как ось головки 19 должна совпадать с осью отвинчиваемого болта, то i при установке другого типоразмера фланцевого изделия опора 2 переме (Л щается по направляющим скалки 17. 8 ил. fT/ 77/ //Л / /77 /// 555 /// 777 777 X/v% 777 77/

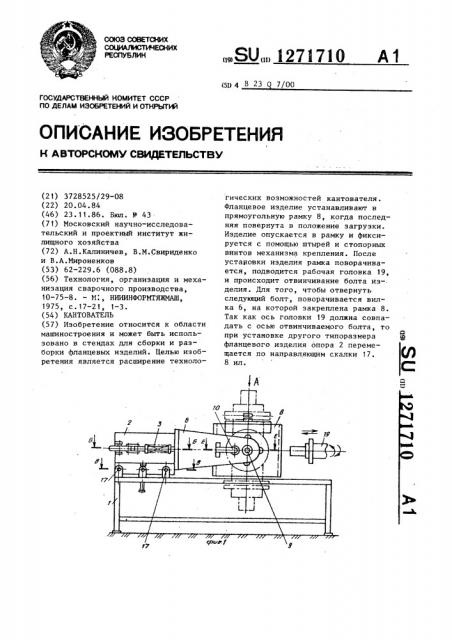

СОЮЗ СОВЕТСНИХ

РЕСПУБЛИН (51) 4 В 23 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛВСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTWI (21) 3728525/29-08 (22) 20.04.84 (46) 23.11.86. Вюл. К 43 (71) Московский научно-исследовательский и проектный институт жилищного хозяйства (72) А.Н.Калиничев, В.М.Свириденко и В.А.Мироненков (53) 62-229.6 (088.8) (56) Технология, организация и механизация сварочного производства, 10-75-8. — М:, НИИИНФОРМТЯЖМАШ, 1975, с.17-21, 1-3. (54) КАНТОВАТЕЛЬ (57) Изобретение относится к области машиностроения и может быть использовано в стендах для сборки и разборки фланцевых изделий. Целью изобретения является расширение техноло„.SU„, 12?1710 А1 гических возможностей кантователя.

Фланцевое изделие устанавливают в прямоугольную рамку 8, когда последняя повернута в положение загрузки.

Изделие опускается в рамку и фиксируется с помощью штырей и стопорных винтов механизма крепления. После установки изделия рамка поворачивается, подводится рабочая головка 19, и происходит отвинчивание болта изделия. Для того, чтобы отвернуть следующий болт, поворачивается вилка 6, на которой закреплена рамка 8.

Так как ось головки 19 должна совпадать с осью отвинчиваемого болта, то при установке другого типоразмера фланцевого изделия опора 2 перемещается по направляющим скалки 17.

8 ил.

1271710

Изобретение относит=я к машиностроению и может быть использовано в стендах для сборки и разборки фланцевых изделий технического оборудования, Цель изобретения — расширение технологических возможностей за счет использования устройства для кантования двух типоразмеров изделий при сборке, На фиг. 1 показан кантователь, общий вид; на фиг. 2 — то же, рабочее положение; на фиг. 3 — вид А на фиг. 1; на фиг. 4 — разрез Б-Б на фиг.1; на фиг. 5 — разрез В-В на фиг. 1; на фиг. 6 — разрез Г-Г на фиг ° 3; на фиг. 7 — разрез Д-Д на

Фиг. б; на фиг. 8 — разрез Е-Е на фиг. 1,.

Кантователь представляет собой основание 1, .на котором установлена опора 2 с фиксатором 3 положений, приводимым в движение прулаюной 4 и рукояткой 5. Поворотная вилка 6 ус,тановлена в опоре 2 с помощью под пипниковогоi узла 7 (фиг.3). Прямоугольная рамка 8 крепится к поворотной вилке б с помощью шарниров 9.

Фиксатор 10 установлен: на поворотной вилке 6 и фиксируется собачкой 11 и пружиной 12.

Механизм крепления выполнен иэ двух скоб 13, жестко закрепленных на противоположных стенках рамки и фиксаторов, выполненных в виде планки 14 со штырями II5 и стопорным винтом 16, а в стенках рамки выполнены отверстия под штыри, Механизмов креп ления в кантавателе два, каждый состоит из двух частей и устанавливают сН попарно на противоположных сторонах прямоугольной рамки (фиг.3).

Опора 2 устанавливается на рамку

8 с помощью направляющих скалок 17 и имеет возможность фиксированного поперечного движения с помощью механизма бокового смещения 18 (фиг.5).

Сборка и разборка фланцевых изделий осуществляется с помощью рабочей головки 19., имеющей привод вращения, конец которой выполнен в ниде торцоного гаечного ключа для соединения фланцев с балтами. Оси кре:пления 20 и 21 механизмов 13 пересекаются между собой и продольной осью 22 onopbl 2.

Устройство работает следующим образом.

Установка фланцеваго изделия в прямоугольную рамку 8 проводится, когда рамка 8 повернута в положение загрузки (фиг. 1) . Фланцевое иэделие опускается в рамку 8 и фиксируется с помощью штырей 15 и стопорного винта 16 (фиг.7) механизма крепления

13 фланцевого изделия.

Когда установка фланцевого изде10 лия закончена, отводом собачки 11 освобождается фиксатор 10 (фиг ° 7), он выводится из гнезда рамки 8, что дает воэмЬжность повернуть рамку 8 о на 90 в рабочее положение, затем

15 фиксатор 10 возвращается в первоначальное положение и фиксирует рамку

8 в рабочем положении. .Далее подводится рабочая головка

19, и происходит отворачивание болта фланцевого изделия. Для того, чтобы отвернуть следующий болт, поворачивается вилка 6. Для этого рукояткой

5 отводится фиксатор положения 3, освобождая вилку 6 для поворота.Пос2g ле поворота вилки 6 в следующую позицию фиксатор положения 3 возвращается в первоначальное положение пружиной 4.

Так как ось рабочей головки 19 должна совпадать с осью отвинчиваемого болта, то при установке другого типоразмера фланцевого иэделия, опора

2 перемещается по направляющим скалкам 17 с помощью механизма бокового смещения 18, фиксатором которого яв35 ляется ходовой винт. Фланцевое изделие устанавливается на противоположных сторонах рамки 8 по оси 20,которая расположена поц углом 90 С к оси 21 уста-. новки предыдущего фланцевого изделия.

Далее кантователь работает как и в предыдущем случае.

Формула изобретения

Кантователь, содержащий основание с поворотной вилкой, механизм поперечного перемещения вилки и .шарнирно установленную в вилке рамку с механизмами крепления иэделий, о т л и— ч а ю шийся тем, что, с целью расширения технологических возможностей, рамка установлена с возможностью вращения относительно оси, перпендикулярной оси поворота вилки, а механизм крепления изделий выполнен в, виде жестко закрепленных на противоположных стенках рамки скоб и фиксаторов в ниде штыря и стопорного винта, при этом в стенках рамки выполнены отверстия под штыри.

1271710

1- п о

Г- Г

Фиг.6

Š— E
