Водосливная плотина

Водосливная плотина

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехнике, а именно к водосливным плотинам. Цель изобретения - повышение эксплуатационной надежности плотины за счет регулирования вакуума под струей воды. Плотина состоит из стенки со сливной поверхностью и устоями. На сливной поверхности выполнен поперечный канал, соединенный воздуховодом 3 с атмосферой. В воздуховоде 3 установлен регулятор расхода воздуха, выполненный в виде диска 5 с эксцентричной осью 6. В процессе работы под струей воды создается вакуум, который передается на диск 5. При увеличении вакуума болыпе расчетной величины диск 5 открывается, уменьшая вакуум под струей воды до величины не опасной для прорыва воздуха под струю через ее толщу. 2 з.п. ф-лы, 4 ил. (Л ю со ю

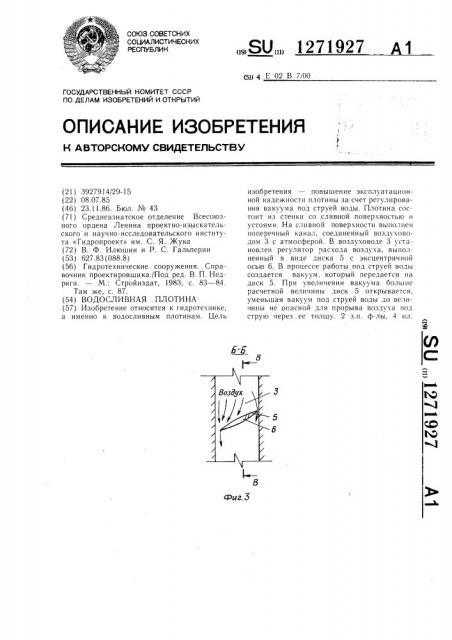

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1271927 (51) 4 Е 02 В 7! 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ сРиг.3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3927914/29-15 (22) 08.07.85 (46) 23.11.86. Бюл. № 43 (71) Среднеазиатское отделение Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института «Гидропроект» им. С. Я. Жука (72) В. Ф. Илюшин и P. С. Гальперин (53) 627.83 (088.8) (56) Гидротехнические сооружения. Справочник проектировщика.)Под ред. В. П. Недриги. — N.: Стройиздат, 1983, с. 83 — 84.

Там же,. с. 87. (54) ВОДОСЛИВНАЯ ПЛОТИНА (57) Изобретение относится к гидротехнике, а именно к водосливным плотинам. Цель изобретения — повышение эксплуатационной надежности плотины за счет регулирования вакуума под струей воды. Плотина состоит из стенки со сливной поверхностью и устоями. На сливной поверхности выполнен поперечный канал, соединенный воздуховодом 3 с атмосферой. В воздуховоде 3 установлен регулятор расхода воздуха, выполненный в виде диска 5 с эксцентричной осью 6. В процессе работы под стрхей воды создается вакуум, который передается на диск 5. При увеличении вакуума болыпс расчетной величины диск 5 открывается, уменьшая вакуум под струей воды до величины не опасной для прорыва воздуха под струю через ее толщу. 2 з.п. ф-лы, 4 ил.

1271927

Формула изобретения

Видал

I гРиг.1

Фиг.2

Составитель A. Сергеев

Техред И. Верес Корректор l. Г1илипенко

Тираж 641 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ПГ1П «Патент», г. Ужгород, ул. Проектная, 4

1 едактор Н. Гунько

Заказ 6314128

Изобретение относится к гидротехнике, а именно к водосливным плотинам.

Цель изобретения — повышение эксплуагационной надежности плотины за счет регулирования вакуума под струей воды.

На фиг. 1 изображена плотина, вертикальный разрез; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2; на фиг. 4 — разрез В-В на фиг. 3.

Водосливная плотина имеет криволинейную стенку 1 практического вакуумного профиля. На сливной поверхности стенки 1 выполнен поперечный канал 2, который соединен с атмосферой с помощью воздуховода 3, проложенного в устое 4 плотины.

B воздуховоде размещен автоматический регулятор расхода воздуха, выполненный в виде диска 5, скрепленного асимметрично с осью 6, заделан!юй в стенки воздуховода 3.

За пределами воздуховода 3 на оси 6 размещен демпфер, выполненный в виде лопастного колеса 7, которое размещено в сосуде 8 с вязкой жидкостью 9, например машинным маслом.

Плотина работает следующим образом.

При протекании по сливной поверхности при расчетном напоре струи воды под ней (струей) образуется вакуум, который увеличивает расчетный напор на плотину, благодаря чему увеличивается расход воды.

При этом воздуховод 8 перекрыт затвором 5 и воздух под струю не поступает.

При увеличении напора перед плотиной

I!03, сливающейся струей вакуум увеличивается и по воздуховоду 3 передается на нижнюю поверхность асимметричного диска 5.

Благодаря подобранным на стенде размеpa!I воздуховода 3, очертанию и различному весу неравных половин диска 5 при увеличении под струей воды вакуума диск 5 начинает поворачиваться на открытие воздуховода 3, снижая при этом вакуум под струей воды до заданной величины, не опасной для прорыва воздуха под струю через толщу потока воды. При этом на верхнюю поверхность диска 5 увеличивается динамическое давление воздуха, протекающего в воздуховоде 3. Пульсационные динамические на1О грузки на затвор 5 со стороны протекающего воздуха гасятся демпфером. Поэтому затвор 5 плавно поворачивается вокруг своей оси 6, следуя за изменениями вакуума под струей воды.

1. Водосливная плотина, выполненная в виде стенки со сливной поверхностью практического вакуумного профиля, от гичающаяся тем, что, с целью повышения эксплуатационной надежности за счет регулирования вакуума под струей воды, она снабжена автоматическим регулятором расхода воздуха, а на сливной поверхности выполнен поперечный канал, соединенный с атмосферой воздуховодом, в котором установлен автоматический регулятор расхода воздуха.

2. Плотина по п. 1, отличающаяся тем, что автоматический регулятор расхода воздуха выполнен в виде диска, асимметрично прикрепленного к оси, установленной в стенках воздуховода, и демпфера, соединенного с осью и установленного за пределами воздуховода.

3. Плотина по п. 2, отличающаяся тем, что демпфер выполнен в виде лопастного колеса, расположенного в сосуде с вязкой жидкостью.
