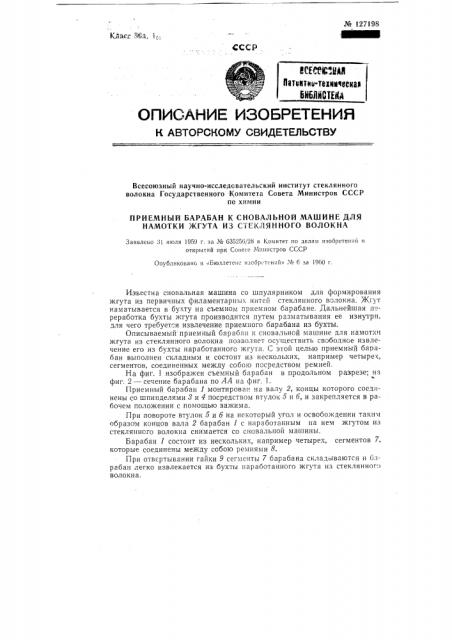

ПРИЕМНЫЙ БАРАБАН К СНОВАЛЬНОЙ МАШИНЕ ДЛЯ

НАМОТКИ )КГУТА ИЗ СТЕКЛЯННОГО ВОЛОКНА

Заявлено 31 июля 1959 г. за № 635256 28 в Комитет по делам изобретений и открытий при Совете Мпнистров СССР

Опубликованс в «Бюллетене изобретений» ¹ 6 за 1960 r.

Известна сновальная машина со шпулярником для формирования жгута из первичных филаментарных нитей стеклянного волокна. 5Кгут наматывается в бухту на съемном приемном барабане. Дальнейшая и=реработка бухты жгута производится путем разматывания ее изнутри, для чего требуется извлечение приемного барабана из бухты.

Описываемый приемный барабан к сновальной машине для намотки жгута из стеклянного волокна позволяет осуществить câîáoäíñe извлечение его из бухты наработанного жгута. С этой целью приемный барабан выполнен складным и состоит из нескольких, например четырех, сегментов, соединенных между собою посредством ремней.

На фиг, 1 изображен съемный барабан в продольном разрезе; на фиг. 2 — сечение барабана по АА на фиг. 1.

Приемный барабан 1 монтирован на валу 2, концы которого соединены со шпинделями 8 и 4 посредством втулок 5 и 6, и закрепляется в рабочем положении с помощью зажима.

При повороте втулок 5 и б на некоторый угол и освобождении таким образом концов вала 2 барабан 1 с наработанным на нем жгутом из стеклянного волокна снимается со сновальной машины.

Барабан 1 состоит из нескольких, например четырех, сегментов 7, которые соединены между собою ремнями 8.

При отвертывании гайки 9 сегменты 7 барабана складываются и барабан легко извлекается из бухты наработанного жгута из стеклянного волокна.

Hp едмет изобретения

Приемный барабан к сновальной машине для намотки жгута нз стеклянного волокна, от л и ч а ю щи и ся тем, что, с целью свободного извлечения его из бухты наработанного жгута, он выполнен складным и состоит из нескольких, например четырех, сегментов, соединенных между собою посредством ремней.
