Кассета для термического заневоливания пружин

Кассета для термического заневоливания пружин

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам изготовления пружин и может быть использо ,|вано в общем машиностроении для.стабили1ьзации характеристик пружин. Целью изобретения является упрощение конструкций и монтажа за счет выполнения упругих элементов из термочувствительного материала. Кассету, содержащую корпус 1 с гнездами 2, в которых расположены пружины 3 и дополнительные упругие элементы 4 из термочувствительного материала, помещают в нагревательную печь, в которой температуру заневоливания доводят до заданной. ,Под воздействием температуры пластины 4 прогибаются, сжимая пружины виток к витку . После окончания процесса заневоливания производят демонтаж кассеты. 1 ил. (Л IND ч1 |С о го ел

„„Я0„„1272025

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК 511 4 F 1б F 1/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ (2! ) 3886809/25-28 (22) 19.03.85. (46) 23.11.86. Бюл. № 43 (72) В. В. Черноморцев (53) 621.888.4 (088.8) (56) Авторское свидетельство СССР № 887826, кл. F 16 F 1/1б, 1980. (54) КАССЕТА ДЛЯ ТЕРМИЧЕСКОГО

ЗАНЕВОЛИВАНИЯ ПРУЖИН (57) Изобретение относится к средствам изготовления пружин и может быть использо, вано в общем машиностроении для,стабили Вации характеристик пружин. Целью изобретения является упрощение конструкций н монтажа за счет выполнения упругих элементов из термочувствительного материала.

Кассету, содержащую корпус 1 с гнездами 2, в которых расположены пружины 3 и дополнительные упругие элементы 4 из термочувствительного материала, помещают в нагревательную печь, в которой тем пературу за неволива ния доводят до заданной, . Под воздействием температуры пластины 4 прогибаются, сжимая пружины виток к витку. После окончания процесса заневоливания производят демонтаж кассеты. 1 ил.

ЬФ

h4

Ю

Ю

Сл

1272025

Формула изобретения

Составитель В. Ннстратов

Редактор О. Юрковецкая Техред И. Верес Корректор А. Зимокосов

Закаа.6321/32 Тираж 880 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

I 13035, Москва, Ж вЂ” 35, Раушская на6., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к средствам изготовления пружин и может быть использовано в общем машиностроении для стабилизации характеристик пружин.

Целью изобретения является упрогцение конструкции и монтажа за счет выполнения упругих элементов из термочувствительного материала.

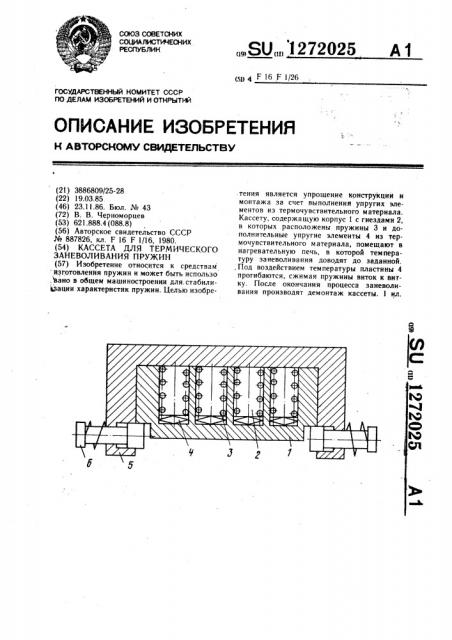

На чертеже изображена кассета для термического заневоливания пружин, продольное сечение.
