Ло 127217

Класс 5с, 7

СССР

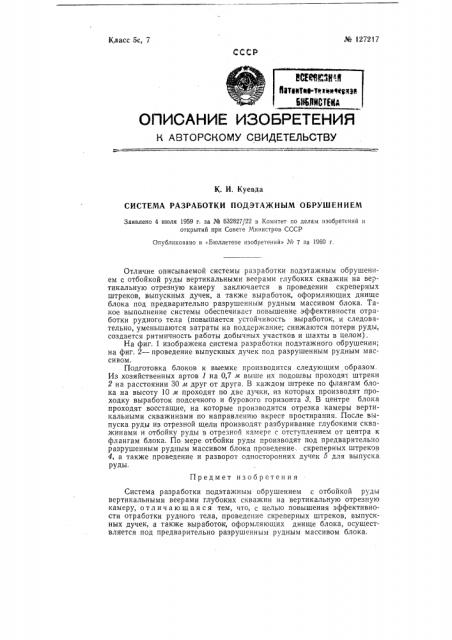

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А НТО РС КО МУ СВИДЕТЕЛЬСТВУ

К. И. Куевда

СИСТЕМА РАЗРАБОТКИ ПОДЭТАЖНЫМ ОБРУШЕНИЕМ

Заявлено 4 июля 1959 r. за М 632827/22 в 1(омитет по делам изобретений и открытий нри Совете Министров СССР

Опубликовано в <Бюллетене изобретений» М 7 за 1960 г.

Предмет изобретения

Система разработки подэтажным обрушением с отбойкой руды вертикальными веерами глубоких скважин на вертикальную отрезную камеру, отл ич а ю щ а я ся тем, что, с целью повышения эффективности отработки рудного тела, проведение скреперных штреков, выпускных дучек, а также выработок, оформляющих днище блока, осуществляется под предварительно разрушенным рудным массивом блока, Отличие описываемой системы разработки подэтажным обрушением с отбойкой руды вертикальными веерами глубоких скважин на вертикальную отрезную камеру заключается в проведении скреперных штреков, выпускных дучек, а также выработок, оформляющих днище блока под предварительно разрушенным рудным массивом блока. Такое выполнение системы обеспечивает повышение эффективности отработки рудного тела (повышается устойчивость выработок, и следовательно, уменьшаются затраты на поддержание; снижаются потери руды, создается ритмичность работы добычных участков и шахты в целом).

На фиг. 1 изображена система разработки подэтажного обрушения; на фиг. 2 — проведение выпускных дучек под разрушенным рудным массивом.

Подготовка блоков к выемке производится следующим образом.

Из хозяйственных артов 1 на 0,7 м выше их подошвы проходя1 штреки

2 на расстоянии 30 м друг от друга. В каждом штреке по флангам блока на высоту 10 м проходят по две дучки, из которых производят проходку выработок подсечного и бурового горизонта 8. В центре блока проходят восстащие, на которые производится отрезка камеры вертикальными скважинами по направлению вкрест простирания. После выпуска руды из отрезной щели производят разбуривание глубокими скважинами и отбойку руды в отрезной камере с отступлением от центра к флангам блока. По мере отбойки руды производят под предварительно разрушенным рудным массивом блока проведение., скреперных штреков

4, а также проведение и разворот односторонних дучек 5 для выпуска. руды.

Физ. 2
