Шаблон для установки расстрелов

Иллюстрации

Показать все

Реферат



№ 127220

Класс 5с, 8

СССР

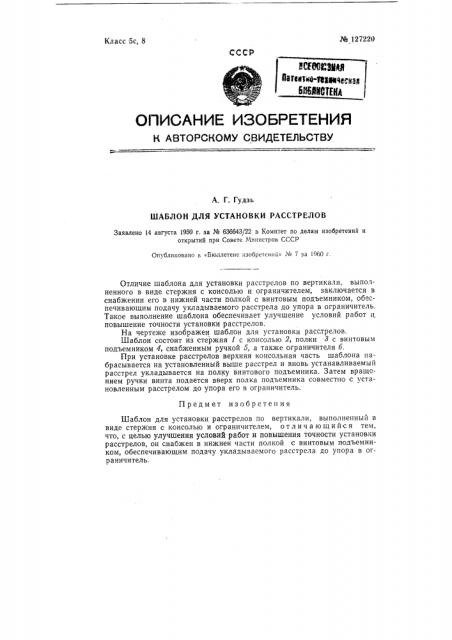

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Г. Гудзь

ШАБЛОН ДЛЯ УСТАНОВКИ РАССТРЕЛОВ

Заявлено 14 августа 1959 г. за № 636643/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений>, № 7 за 1960 г.

Отличие шаблона для установки расстрелов по вертикали, выполненного в виде стержня с консолью и ограничителем, заключается в снабжении его в нижней части полкой с винтовым подъемником, обеспечивающим подачу укладываемого расстрела до упора в ограничитель.

Такое выполнение шаблона обеспечивает улучшение условий работ и, повышение точности установки расстрелов.

На чертеже изображен шаблон для установки расстрелов.

Шаблон состоит из стержня 1 с консолью 2, полки 3 с винтовым подъемником 4, снабженным ручкой 5, а также ограничителя б.

При установке расстрелов верхняя консольная часть шаблона набрасывается на установленный выше расстрел и вновь устанавливаемый расстрел укладывается на полку винтового подъемника. Затем вращением ручки винта подается вверх полка подъемника совместно с установленным расстрелом до упора его в ограничитель.

Предмет изобретения

Шаблон для установки расстрелов по вертикали, выполненный в виде стержня с консолью и ограничителем, отличающийся тем, что, с целью улучшения условий работ и повышения точности установки расстрелов, он снабжен в нижнеи части полкой с винтовым подъемником, обеспечивающим подачу укладываемого расстрела до упора в ограничитель.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М,. Струве Гр, I2

Типография Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Петровка, 14.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 3341

Подп, к печ. 8.IV-60 ".

Тираж 650 Цена 25 коп.
