Реферат



Класс 21а4, 13

М 127294

СССР

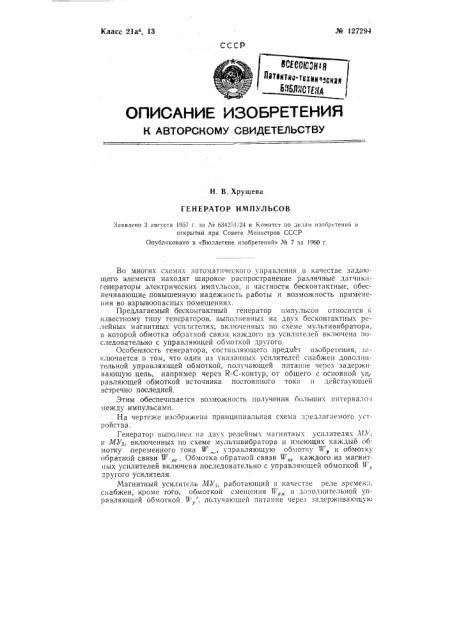

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. В. Хрущева

ГЕНЕРАТОР ИМПУЛЪСОВ

Заявлено 3 августа 1957 г. за № 634251 24 в Комитет по делам изобретений и открытий прн Совете М шпстров СССР

Опубликовано в «Бюллетене изобретений» № 7 за 1960 г.

Во многих схемах автоматического управления в качестве задающего элемента находят широкое распространение различные датчикигенераторы электрических импульсов. в частности бесконтактные, обеспечивающие повышенную надежность работы и возможность применения во взрывоопасных помещениях, Предлагаемый бесконтактный генератор импульсов относится и известному типу генераторов, выполненных на двух бесконтактных релейных магнитных усилителях, включенных по схеме мультивибратора, в которой обмотка обратной связи каждого из усилителей включена последовательно с управляющей обмоткой другого, Особенность генератора, составляющего предмет изобретения, заключается в том, что один из указанных усилителей снабжен дополнительной управляющей обмоткой, получающей питание через задерживающую цепь, например через R-С-контур, от общего с основной уп.равляющей обмоткой источника постоянного тока и действующей встречно последней.

Этим обеспечивается возможность получения oolbLUHx интерва 10 3 между импульсами.

На чертеже изооражена принципиальная схема;1редлагаемого ул.ройства.

Генератор выполнен на двух релейных магнитных усилителях .Ц1." и МУ, включенных по схеме мультивибратора и имеющих каждый, обмотку переменного така Ф, управляющую обмотку 11т и обмотку обратной связи W „. Обмотка обратной связи Ю „каждого из магнитных усилителей включена последовательно с управляющей обмоткой 1Г,, другого усилителя.

Магнитный усилитель .ИУь работающий в качестве реле времени, снабжен, кроме того, обмоткой сме1цсния 11"„, и дополнительной управляющей обмоткой ll „ . получающей питание через задержпва1ощую о 1 27294

Предмет изоорете:.ия

Генератор импульсов на двух бесконтактных релейных магнитных усилителях, включенных:по схеме мультпвибратора, в которой обмотка обратной связи каждого из усилителей включена последовательно с управляющей обмоткой другого, отличающи йся тем, что, с целью обеспечения возможности получения больших интервалов между импульсами, один из усилителей снабжен дополнительной управляющей обмоткой, получающей питание через задерживающую цепь, например через R-С-контур, от общего с основной управляющей обмоткой йсточ ика постоянного тока и действующей встречно последней.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор В, М. Парнес Гр. 89

Подп. к печ. 28.Ш-60 г, Тирагк 750 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 п. и. Зак. 2910

Типография Комитета по делам изобретении::. открытий яри Совете Министров СССР

Москва, Петровка, 14. цепь (в качестве "îòîðîé использован Р,-С-контур) от общего с основной, управляющей обмоткой 1Г, источника постоянного тока. Дополнительная управляющая обмотка W>. магнитного усилителя МУ, действует встречно его основной управляющей обмотке и"

Регулирование интервалов времени между импульсами на выходе схемы (на нагрузке R„) доститается;путем изменения емкости С или числа витков обмотки В, для чего последняя должна быть снабжена соответствующими отводами,
