Изобретение относится к ортопедической стоматологии. Цель изобретения - повышение прочности фиксации корня при реплантации зуба. Зубной имплантат содержит внутрикорневую часть 1, внутрикостную часть 2 и сферообразный элемент 3 с шероховатой поверхностью. Зубной имплантат вводят под давлением в костную ткань, в лунке челюсти больного располагая пластинку параллельно зубной дуге. 1 з.п. ф-лы, 1 ил. го 00 о со to
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (59 4 А 61 С 8 00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3777555/28-14 (22) 03.08.84 (46) 30.11.86.Бюл. № 44 (71) Чувашский государственный университет им. И. Н. Ульянова (72) Ф. Ф. Егоров (53) 615.472 (088.8) (56) Патент США № 4244689, кл. А 61 С 8/00, 1981.
ÄÄSUÄÄ 1273092 1 (54) ЗУБНОЙ ИМПЛАНТАТ (57) Изобретение относится к ортопедической стоматологии. Цель изобретения — повышение прочности фиксации корня при реплантации зуба. Зубной имплантат содержит внутрикорневую часть 1, внутрикостную часть 2 и сферообразный элемент 3 с шероховатой поверхностью. Зубной имплантат вводят под давлением в костную ткань, в лунке челюсти больного располагая пластинку параллельно зубной дуге. 1 з.п. ф-лы, 1 ил.
1273092
Формула изобретена» (остин>п сан 11 1,осто.н>мов
Гс>;рсд И. Бepec Kopp»ктор М. Макс .>н> шннсн
3 ираж 66(l I 10 о>н нос
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
1зе LBKTOp И. Рь>б> > ilhO
Ва к > з 6364/5
Изобретение относится к меди ци не, а именно к хирургической и ортопедической стоматологии.
Целью изобретения является повышение прочности фиксации корня при реплантации зуба путем обеспечения возможности введения зубного имплантата через верхушку корня.
Выполнение одной из частей имплантата в виде заостренной пластины и введение дополнительного сферообразиого элемента позволяют исключить расшатывание корня зуба под действием функциональных нагрузок и, как следствие, повысить прочность фиксации корня.

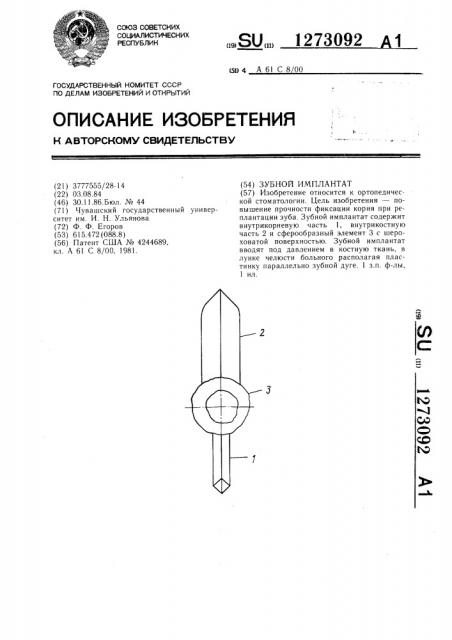

На чертеже изображен имплантат, общий вид.
Зубной имплантат содержит внутрикорневую часть 1, внутрикостную часть 2 и сферообразный элемент 3 с шероховатой поверхностью.
Зубной имплантат выполнен и используется следующим образом.
Внутрикорневая часть 1 имеет граненую форму с насечками для увеличения прочности крепления его в корневом канале зуба.
Внутрикостная часть 2 выполнена в форме заостренной пластины. При этом элемент 3 укреплен между внутрикорневой и внутрикостной частями 1 и 2.
После удаления зуба производят резекцию верхушки его корня, в расширенный корневой канал вводят со стороны верхуп(ки граненую часть зубного имплантата и закрепляют фосфат-цементом или другим цементирующим материалом, затем обрабатывают лунку и помещают в нее обработанный зуб (корень), вводя выступающук> из верхушки корня пластинчатую часть в костную ткань челюсти больного, располагая пластинку параллельно зубной дуге. Такое расположение внутрикостной части имплантата бу дет противостоять горизонтальной нагрузке, возникающей во время акта жевания, и тем самым уменьшается возможность расшатывания корня зуба, так как в этом случае нагрузки воспринимаются широкой стороной пластины, которая взаимосвязана с костной тканью. Поэтому нагрузка распределяется по всей площади пластины, находящейся в соприкосновении с костной тканью. При наличии гранулемы между этими двумя час10 тями помешают сферообразный элемент, поверхность которого выполнена шероховатой.
Причем прочность фиксации увеличивается тем, что сферообразный элемент имплантата замещает полость, образованную после реtS зекции верхушки корня и удаления гранулемы. Впоследствии полость полушара заполняется вновь образованной костной тканью, а неровная «го поверхность способствует более плотному контакту с соединительной тканью.
Введение имплантата в костную ткань осуществляется под давлением или путем предварительного высверливания в дне лунки отверстия соответствующего размера.
1. Зубной имплантат, содержащий внутрикорневую и внутрикостную части, отличаюи4ийся тем, что, с целью повь>щения прочности фиксации корня пр(реплангации зу30 ба путем обеспечения возможности введения зубного имплантата через верхушку корня, внутрикостная часть выполнена в виде заостренной пластины.
2. Имплантат по и. 1, отличающийся тем, что, он дополните ibHo содержит сферообразный элемент, укрепленный между внут3S рикорневои и внутрикостнои частями, причем наружная поверхность сферообразного элемента выполнена п(ероховатой.
