№ 127310

Класс 21с, 55о, СССР

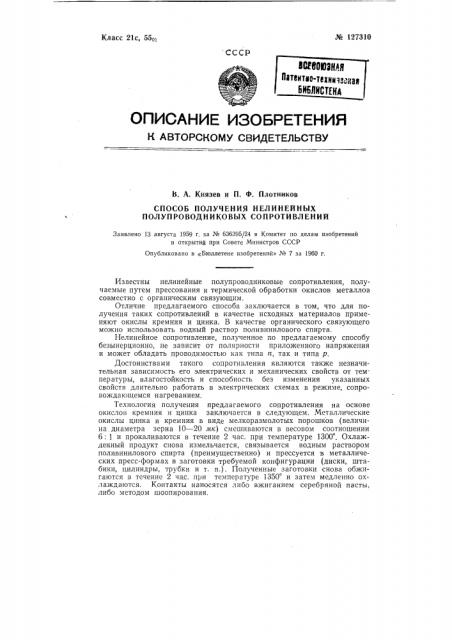

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. А. Князев и П. Ф. Плотников

СПОСОБ ПОЛУЧЕНИЯ НЕЛИНЕЙНЫХ

ПОЛУПРОВОДНИКОВЫХ СОПРОТИВЛЕНИЙ

Заявлено 13 августа 1959 г. за Л% 636395/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Ле 7 за 1960 r.

Известны нелинейные полупроводниковые сопротивления, получаемые путем прессования и термической обработки окислов металлов совместно с органическим связующим.

Отличие предлагаемого способа заключается в том, что для получения таких сопротивлений в качестве исходных материалов применяют окислы кремния и цинка. В качестве органического связующего можно использовать водный раствор поливинилового спирта.

Нелинейное сопротивление, полученное по предлагаемому способу безынерционно, не зависит от полярности приложенного напряжения и может обладать проводимостью как типа и, так и типа р.

Достоинствами такого сопротивления являются также незначительная зависимость его электрических и механических свойств от температуры, влагостойкость и способность без изменения указанных свойств длительно работать в электрических схемах в режиме, сопровождающемся нагреванием.

Технология получения предлагаемого сопротивления на основе окислов кремния и цинка заключается в следующем. Металлические окислы цинка и кремния в виде мелкоразмолотых порошков (величина диаметра зерна 10 — 20 мк) смешиваются в весовом соотношении

6: 1 и прокаливаются в течение 2 час. при температуре 1300. Охлажденный продукт снова измельчается, связывается водным раствором поливинилового спирта (преимущественно) и прессуется в металлических пресс-формах в заготовки требуемой конфигурации (диски, штабики, цилиндры, трубки и т. п.) . .Полученные заготовки снова обжигаются в течение 2 час. при температуре 1350 и затем медленно охлаждаются. Контакты наносятся либо вжиганием серебряной пасты, либо методом шоопирования. № 127310

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор В. М. Парнес Гр. 91

Подп, к печ. 18.11-60 г.

Тираж 1150 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 1539

Типографии Комитета t:o делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

1. Способ получения нелинейных полупроводниковых сопротивлений путем прессования и термической обработки окислов металлов совместно с органическим связующим, отличающийся тем, что в качестве основных исходных материалов применяют окислы кремния и цинка.

2. Способ по п. 1, отлич ающи йся тем, что в качестве органического связующего используют водный раствор поливинилового спирта.
