Станок для заточки режущего инструмента

Станок для заточки режущего инструмента

Иллюстрации

Показать все

Реферат



Изобретение относится к област шлифования. Цель изобретения - повы шение качества заточки за счет обес печения равномерности удаления припуска при заточке режущей кромки с переменным по длине углом заострения . На станине 1 станка установлен стол 2 с базирующей поверхностью 3 для крепления инструмента 4. Станок снабжен тягами 5 для поворота стола 2 вокруг своей продольной оси 6, подвижной кареткой 7 с заточной головкой 8, копиром 9, связанным пос1 . 2 4 rj « . редством роликов 10 с подвижной кареткой . Продольная ось 6 поворота стола 2 расположена в плоскости базирующей поверхности 3 стола 2, на котором имеется ограничитель 12 для совмещения режущей кромки 13 инструмента 4 с продольной осью 6 поворота стола 2. Копир 9 выполнен в виде бруса с прямоугольным сечением и установлен с возможностью поворота вокруг своей продольной оси симметрии в проушинах 14, прикрепленных к тягам 5. Угол поворота стола 2 j равен разнице между конечным /3 и начальным об углами заточки инструмента 4. Инструмент 4 устанавливают на базирующую поверхность 3, а его режущую кромку 13 совмещают с продольной осью 6 поворота стола 2 с помощью ограничителя 12 без смещения одного из концов инструмента 4. При движении каретки 7 из положения I (влево) посредством роликов 10 воздействует На копир 9, который через тяги 5 постепенно поворачивает стол 2 с закрепленным инструментом 4. На задней поверхности инструмента 4 формируется переменный по длине режущеf( кромки угол заострения. 3 ил.

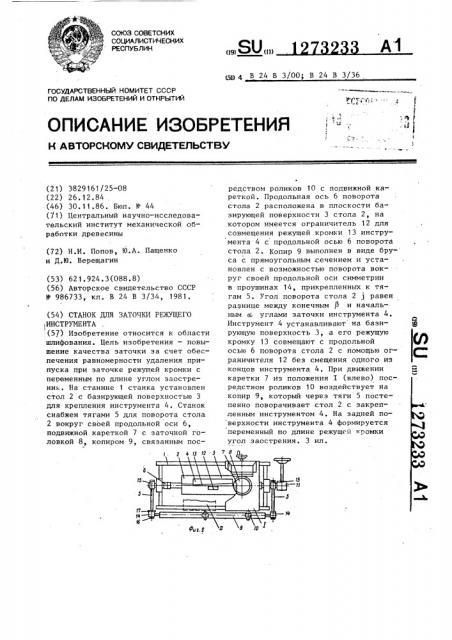

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А 1 (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТБУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3829161/25-08 (22) 26,12.84 (46) 30.11.86. Бюл. Р 44 (71) Центральный научно-исследовательский институт механической обработки древесины (72) Н.И. Попов, Ю.А. Пащенко и Д.10. Верещагин (53) 621.924.3(088.8) (56) Авторское свидетельство СССР

У 986733, кл. В 24 В 3/34, 1981. (54) СТАНОК ДЛН ЗАТОЧКИ РЕ)КУ111ЕГО

iИНСТРУИЕНТА (57) Изобретение относится к области шлифования. Цель изобретения — повышение качества заточки за счет обеспечения равномерности удаления припуска при заточке режущей кромки с переменным по длине углом заострения. На станине 1 станка установлен стол 2 с базирующей поверхностью 3 для крепления инструмента 4. Станок снабжен тягами 5 для поворота стола

2 вокруг своей продольной оси 6, подвижной кареткой 7 с заточной головкой 8, копиром 9, связанным посg1) 4 В 24 В 3/00; В 24 В 3/36 редством роликов 10 с подвижной кареткой. Продольная ось 6 поворота стола 2 расположена в плоскости базирующей поверхности 3 стола 2, на ,котором имеется ограничитель 12 для совмещения режущей кромки 13 инструмента 4 с продольной осью 6 поворота стола 2. Копир 9 выполнен в виде бруса с прямоугольным сечением и установлен с возможностью поворота вокруг своей продольной оси симметрии в проушинах 14, прикрепленных к тягам 5. Угол поворота стола 2 j равен разнице между конечным Р и начальным са углами заточки инструмента 4.

Инструмент 4 устанавливают на базирующую поверхность 3, à его режущую кромку 13 совмещают с продольной осью 6 поворота стола 2 с помощью ограничителя 12 без смещения одного из концов инструмента 4. При движении каретки 7 из положения I (влево) посредством роликов 10 воздействует на копир 9, который через тяги 5 постепенно поворачивает стол 2 с закрепленным инструментом 4. На задней поверхности инструмента 4 формируется переменный по длине режущей кромки угол заострения. 3 ил.

1273233

Изобретение относится к металлообработке и касается оборудования для заточки ножей рубильных машин, используемых для измельчения древесины на предприятиях лесопильной и деревообрабатывающей промышленности.

Цель изобретения — повышение качества заточки режущего инструмента с переменным по длине режущей кромки углом заострения.

На фиг. 1 изображен станок со стороны копира, общий вид; на фиг.2— то же, вид сверху; на фиг. 3 — вид

А на фиг. 1 (начальное I и конечное II положения копира и стола, соответствующие начальному М и конечному Р углам заточки, Станок для заточки режущего инструмента с переменным по длине режу.щей кромки углом заострения содержит станину 1., стол 2 с базирующей поверхностью 3 для крепления инструмента 4, тяги 5 для поворота стола 2 вокруг его продольной оси 6, параллельной направлению перемещения подвижной каретки 7 с эаточной головкой 8, копир 9, связанный.посредством роликов 10 с подвижной кареткой

7, устройство 11 для установки и фиксации положения стола 2 относительно плоскости шлифования в соответствии с начальным <6 и наконечным Р угла ми зат1эчки на концах инструмента 4.

Продольная ось 6 поворота стола 2 расположена в плоскости базирующей поверхности 3 стола, на котором имеется ограничитель 12 для совмещения режущей кромки 13 инструмента 4 с продольной осью 6 поворота стола, который выполнен в виде упора с установочной поверхностью. Копир 9 выполнен в виде бруса прямоугольным сечением и установлен с возможностью поворота вокруг своей продольной оси симметрии в проушинах 14, прикрепленных к тягам 5. Угол поворота стола 3I равен разнице между конечным Р и начальным М углами заточки инструмен та (=0-20 ).

Настройка станка на начальный М и конечный Р углы заточки осуществляется устройством 11 для установки стола. Подвижную каретку 7 вручную передвигают в начальное положение I.

При расфиксированных хомутах 15 для крепления тяг 5 к продольной оси 6 поворота стола 2 и отпущенном винте

16 крепления копира 9 к колодке 17

45 маховичком устройства 11 устанавливают стол 2 на начальный угол a . заточки инструмента. Фиксируют хомуты

15 крепления тяг 5 на продольной осн

6 поворота стола 2. Передвигают подвижную каретку 7 в конечное положение

П. Маховичком устройства 11 устанавливают стол 2 на конечный угол Р заточки инструмента, при этом копир 9 займет определенное положение, после чего его крепят винтом 16 к колодке 17.

Подвижную каретку 7 вручную перемещают в начальное положение I. Затачиваемый инструмент 4 накладывают на базирующую поверхность 3 стола 2, а его режущую кромку 13 инструмента совмещают с продольной осью 6 поворота стола 2 с помощью ограничителя 12 и закрепляют. После наладки ограничитель 12 выводят из эоны шлифования.

Во время работы станка подвижная каретка 7, совершая передний ход из начального положения I (влево), посредством роликов 10 воздействует на копир 9, который через тяги 5 постепенно поворачивает стол 2 с закрепленным инструментом 4. При этом копир 9 совершает вертикальное перемещение (вверх), сохраняя постоянную ориентацию в пространстве. Происходит заточка задней поверхности инструмента с формированием переменного по длине режущей кромки угла заострения. Когда подвижная каретка 7 дойдет до конечного положения II стол

2 повернется на угол / . Во время обратного хода подвижной каретки 7 стол 2 поворачивается в обратном направлении. После этого цикл повторяется, Использование предлагаемого стан-ка позволяет сократить время на установку инструмента на стол и его регулировку перед заточкой, устранить неравномерность стачивания инструмента по ширине, повысить точность и производительность заточки, уменьшить интенсивность износа контактирующих поверхностей копира и ролика.

Кроме того, технология изготовления копира (длина которого достигает

1500 мм и более) с плоской рабочей поверхностью несложна, что позволяет повысить точность изготовления, упростить ремонт, например, путем шлифования на плоскошлифовальном станке или путем замены изношенной ленты- ..

1273233 накладки, упрощается конструкция роликов.

Формула изобретения

1. Станок для заточки режущего инструмента, содержащий станину, расположенные на ней подвижную каретку и установленный с возможностью поворота вокруг своей продольной оси стол с базирующей поверхностью для креп ления инструмента, связанный с ним копиром и установленные с возмож,ностью взаимодействия с копиром тяги, ) отличающийся тем, что, с целью повышения качества заточки пу- тем обеспечения равиомерности удаления припуска при заточке режущей кромки с переменным по длине углом заострения, продольная ось поворота стола расположена в плоскости базирующей поверхности стола, стол снабжен ограничителем для совмещения режущей кромки затачиваемого инструмента с продольной осью поворота стола.

f0

2. Станок поп. 1, о тли чаюшийся тем, что копир выполнен в виде бруса. прямоугольного сечения и установлен с возможностью поворота вокруг своей продольной оси симметрии °! 273233
