Реферат



Изобретение относится к режущему инструменту, предназначенному для шлифования и полирования деталей . Целью изобретейия является повьшение надежности крепления лепестков при сохранении жесткости круга и плотности упаковки лепестков. Лепестковый круг содержит оправку 1, корпус 2, на котором закреплены радиально установленные пакеты лепест (КОВ с пазами и выступами, при этом выступы одних лепестков размещены в пазах других. Новым является установка в круге пакетов из четырех лепестков один из которых - целый лепесток , а три других выполнены с одинаковой зачистной поверхностью и выступающей корневой (крепежной) частью, ширина которой равна 1/3 ширины целого лепестка. При этом лепестки с вырезами установлены из условия образования в корневой части толщины, равной толшрине одного лепестка. 3 ил. S (Л с NP со ND

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А 1 (19) (11) щ 4 В 24 П 13/04

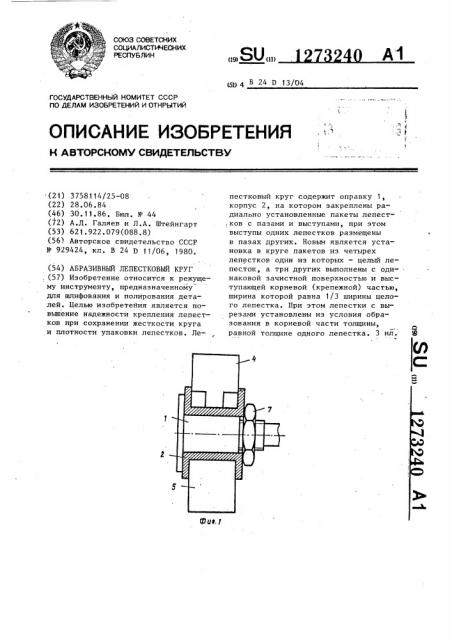

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3758.1 14/25-08 (22) 28.06.84 (46) 30.11.86. Бюл. Р 44 (72) A.Ä. Галяев и Л.А. Штейнгарт (53) 621.922.079(088.8) (56) Авторское свидетельство СССР

l) 929424, кл. В 24 D 11/06, 1980. (54) АБРАЗИВНЫЙ ЛЕПЕСТКОВЫЙ КРУГ, (57) Изобретение относится к режущему инструменту, предназначенному для шлифования и полирования деталей. Целью изобретейия является повышение надежности крепления лепестков при сохранении жесткости круга и плотности упаковки лепестков. Лепестковый круг содержит оправку 1, корпус 2, на котором закреплены радиально установленные пакеты лепест,ков с пазами и выступами, при этом выступы одних лепестков размещены в пазах других. Новым является установка в круге пакетов из четырех лепестков один из которых — целый лепесток, а три других выполнены с одинаковой зачистной поверхностью и выступающей корневой (крепежной) частью, ширина которой равна 1/3 ширины целого лепестка. При этом лепестки с вырезами установлены из условия образования в корневой части толщины, равной толщине одного лепестка. 3 ил.

1273240 ф

Ф фие. Э

Подписное

ВНИИПИ Заказ 6375 12 Тираж 740

Произв,-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

Изобретение относится к производству режущего инструмента, предназначенного для полирования и шлифования деталей.

Цель изобретения — повышение надежности крепления лепестков при сохранении жесткости круга и плотности упаковки лепестков.

На фиг. 1 показан лепестковый абразивный круг, осевой разрез; íà 10 фиг. 2. — форма исполнения лепестков; на фиг. 3 — схема расположения лепестков на корпусе.

Лепестковый абразивный круг со" держит оправку 1, корпус 2, на кото- 15 ром радиально закреплены пакеты 3 лепестков, состоящие из трех лепестков 4 и целого лепестка 5. Лепестки

4 выполнены с одинаковой зачистной поверхностью и выступающей корневой 20 частью 6, ширина которой равна 1/3 ширины лепестка 5 (h= 1/ЗН, фиг.2).

Корпус 2 может быть закреплен на оправке 1, например, при помощи гайки 7.. Лепестки закрепляются на корпусе 2 эпоксидной композицией.

Сборка круга осуществляется следующим образом.

На корпусе 2 устанавливают пакеты лепестков, затем закрепляют их эпоксидной композицией. Корпус 2 устанавливают на оправке 1, закрепляют его с помощью гайки 7. Круг готов к работе. По мере износа лепестков корпус

2 снимают с оправки 1, заменяют изношенные пакеты 3 лепестков или полностью всю абразивную часть круга, Высота буртов корпуса 2 может выполняться на высоту корневой части

6 лепестков, при этом на буртах могут быть выступы, входящие в канавки на лепестках. В собранном кругЕ в пакете 3 имеется четыре эачистные поверхности (одна целого лепестка 5 и три зачистные поверхности лепестков

4 с корневой частью 6) и две корневые поверхности (одна от целого лепестка и одна, собранная из трех корневых поверхностей 6), при этом целый лепесток 5 перекрывает линии реза на остальных лепестках 4 и пакета 3.

Формула и э обретения

Абразивный лепестковый круг, на корпусе которого закреплены лепестки абразивной шкурки с вырезами в прикорневой части, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности крепления лепестков при сохранении плотной их упаковки, круг дополнительно содержит целые лепестки, установленные с чередованием с тремя лепестками с вырезами, а вырезы на лепестках выполнены с шириной равной

1/3 ширины целого лепестка, при этом лепестки с вырезами установлены иэ условия образования в корневой части толщины равной толщине одного лепестка.
