Состав для нанесения покрытия на стекло

Состав для нанесения покрытия на стекло

Иллюстрации

Показать все

Реферат



Изобретение направлено на увеличение износостойкости покрытия и сокращение времени проведения процесса . Согласно изобретению состав для нанесения покрытия на стекло содержит, мае. %: ot , -дигидроксиполи- (метил-3,3,3-трифторпропил)-силоксан 5-10; метилтриацетоксисилан 0,5-1,0; тетрафторэтилтриацетоксисилан 2-4; трис-(триметилсилил)-борат 0,5-2, ацетоуксусный эфир .остальное. 3 табл.

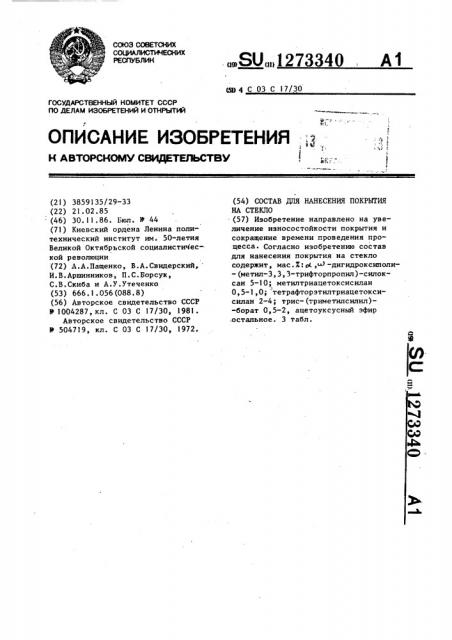

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ир 4 С 03 С 17/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ д

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

-л

В4с

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTPM (21) 3859135/29-33 (22) 21.02.85 (46) 30.11.86. Вюл. У 44 (71) Киевский ордена Ленина политехнический институт им. 50-летия

Великой Октябрьской социалистической революции (72) А.А.Пащенко, В.А.Свидерский, И.В.Аршинников, П.С.Борсук, С.В.Скиба и А,У.Утеченко (53) 666.1.056(088.8) (56) Авторское свидетельство СССР

11 1004287, кл. С 03 С 17/30, 1981.

Авторское свидетельство СССР

В 504719, кл. С 03 С 17/30, 1972.

„SUÄÄ1273340, А1 (54) СОСТАВ ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЯ

НА СТЕКЛО (57) Изобретение направлено на увеличение износостойкости покрытия и сокращение времени проведения процесса Согласно изобретению состав для нанесения покрытия на стекло содеркит, мас.Ж: Н, > -дигидроксиполивЂ(метил-3,3,3-трифторпропил)-силоксан 5-10; метнлтриацетоксисилан

0 5-1,0; тетрафторэтилтриацетоксисилан 2-4; трис-(триметилсилил)-борат 0,5-2, ацетоуксусный эфир .остальное. 3 табл.

1273340

Изобретение относится к технологии нанесения покрытий н может быть использовано для гидрофобизации изделий из стекла, керамики и других силикатных материалов, применяемых в химической, оптико-механической

) r и электронной проммьппленностях.

Цель изобретения — увеличение износостойкости покрытий и сокращение времени проведения процесса.

В табл.1 представлены конкретные примеры предлагаемых составов.

Для получения указанных составов

d., д"дигидроксиполи-(метил-3»3-трнфторпропил)-силоксан с мол.в. 10003000 растворяют в ацетоуксусном эфире и к полученному раствору добавляют метилтриацетоксисилан, тетрафторэтилтриацетоксисилан и трис-(триметилсилил)-борат. После перемешивания приготовленный раствор наносят на изделие путем окунания, распыления, центрифугирования. После нанесения покрытия на изделие и испарения растворителя его подвергают термообработке в печах с инфракрасным нагревом при 140-160 С.

Подготовленные таким образом покрытия прозрачны в видимой области спектра (светопропускание при

550 нм для покрытий на предлагаемом стекле 95-97, на известном 957).

В табл.2 представлены способы, нанесения и условия термообработки покрытий.

ИзносоустойчивостЬ покрытий определялась по прочности покрытия к истиранию.

Химическая стойкость покрытий к воздействию агрессивных сред и изменение гидрофобных свойств покрытий определялисьжо изменению краевого угла смачивания. Агрессивные среды брали в концентрациях: уксусная кислота 99X., соляная кислота

363, раствор Илька (серная кислота, уксусной ангидрид, уксусная кислота в соотношении 1;5:1).

Свойства полученных покрытий представлены в табл.3.

Из табл.3 следует, что предлагаемые составы позволяют увеличить в

4-5 раз износоустойчивость покрытий, исключается дополнительная обработка получаемого покрытия, что сокращает в 50 — 52 раза время проведе1О ния технологических операций по сравнению с прототипом.

НеаРходимо отметить, что химическая стойкость и гидрофобность покрытий, полученных из предлагае- мых составов, остается на уровне прототипа.

Улучшенные эксплуатационные свойства покрытий по сравнению с прототипом позволяют продлить срок их эффективной службы в 2,5 раза.

Формула изобретения

0,5-1,0

0 5-2

Состав для нанесения покрытия на стекло, включающий оС,И-дигидроксиполи-(метил-3,3,3-трифторпропил)силоксан,метилтриацетоксисилан и растворитель, отличающийся тем, что, с целью увеличения износостойкости покрытия и сокращения, времени проведения процесса, он дополнительно содержит тетрафторэтилтриацетоксисилан и трис-(триметилсилил)-борат, а в качестве растворителя — ацетоуксусный эфир, при следующем соотношении компонентов, мас.Х:

aL -дигидроксиполи- (метил"

-3,3,3-трифтор40 пропил)-силоксан 5-10

Иетилтриацетоксисилан

Тетрафторэтил45 триацетоксисилан 2-4

Трис- (триметилсилил } -б ор ат

Аце тоук сусный эфир Остальное

1273340

Таблица I

<

0,5

0,7

0,8

2,5

1 2

Покрытия на керамике

88,5

О,5

89,3

0,7

0,8

87,2

2,5!,5

0,5

86,5

Т а б л и ц а 2

160

Окунание

Центрифугирование

150

23

150

28

140

30

Покрытия на керамике

Центрифугирование

160

20

Центрифугирование

150

28

150

Окунание

Центрифугирование

140

3 Окунание 4 Окунание

Покрытия на стекле

Покрытия на стекле

2 88,5

I 89,3

I 5 87,2

0,5 86,5

1273340 4

Таблица 3

Состав

Краевой угол смачивания, град,через 20 сут воздействия

Исходный соляной серной раствора кислоты кислоты Илька

Покрытия на стекле

1 2 4 10 104

103 104

2 2,6.10 106 " 105 104

3 2510 105

95

6 2,7 108 ) 06 104

103

7 2, 5 ° 10 8 106 104 102

8 2, ) 10 104 100 99

96

Составитель Г. Буровцева

Техред А.Кравчук, Корректор С.Шекмар

Редактор Т.Митейко

Заказ 6384/17 Тираж 457

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, F;35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

Иэкосоустойчивость, Н/м

4 2 3 10 104

5 2,3 10 105

102- 102

103 101

103 102
