Полимерминеральная композиция

Полимерминеральная композиция

Иллюстрации

Показать все

Реферат



Изобретение относится к области производства строительных материалов, к составам полимерминеральных смесей для изготовления химически стойких изделия и конструкций. Получаемые изделия характеризуются небольшой линейной усадкой. Полимерминеральная смесь содержит, мас.%: кубовые остатки производства фурфурилового спирта 9,65-11,35; фурфурилового спирта 3,84 ,4; хлорид цинка 4,83-6,18; вода 4,83-6,18; минеральный наполнитель остальное. 2 табл.

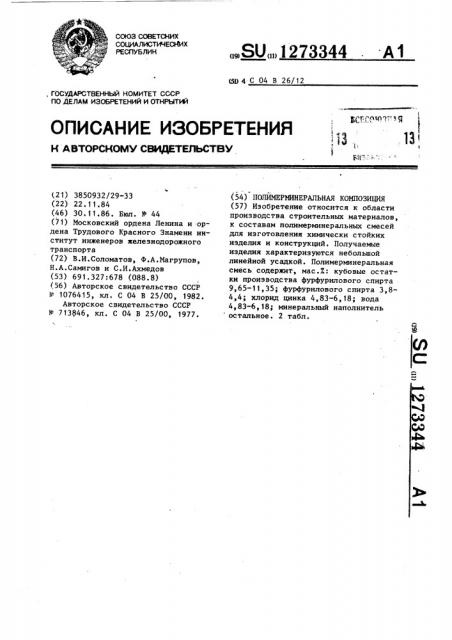

СОЮЗ СОВЕТСНИХ социАлистичесйих

РЕСПУБЛИК сЮ 4 С 04 В 26/12

ggr,, ОЦ)7! !Ig

13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGHOMY СВИ4ЕТЕЛЬСТВУ, ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3850932/29-33 (22) 22.11.84 (46) 30.11.86. Бюп. Р 44 (71) Московский ордена Ленина и ордена Трудового Красного Знамени институт инженеров железнодорожного транспорта (72) В.И.Соломатов, Ф.А.Магрупов, Н.А.Самигов и С.И.Ахмедов (53) 691.327:678 (088.8) (56) Авторское свидетельство СССР

Р 1076415, кл. С 04 В 25/00, 1982.

Авторское свидетельство СССР

N - 713(l46, кл. С 04 В 25/00, 1977.

„„SU„„1273344 . А1 (54) ПОЛИМЕРМИНЕРАЛЬНАЯ КОМПОЗИЦИЯ (57) Изобретение относится к области производства строительных материалов, к составам полимерминеральных смесей для изготовления химически стойких изделия и конструкций. Получаемые изделия характеризуются небольшой линейной усадкой. Полимерминеральная смесь содержит, мас.7: кубовые остатки производства фурфурилового спирта

9,65-11,35; фурфурилового спирта 3,84,4; хлорид цинка 4,83-6, 18; вода

4,83-6,18; минеральный наполнитель остальное. 2 табл.

1273

50+2

Изобретение относится к строительным материалам, к приготовлению полимерминеральных смесей для изготовления химически стойких изделий и конструкций.

Цель изобретения †. снижение линейной усадки.

Совмещали отдозированные количества кубовых остатков производства фурфурилового спирта и фенолоспирта. 10

Затем в растворомешалке в приготовленную систему вводили отвердитель и перемешивали 1-1,5 мин. Далее вводили андезитовую муку и перемешивали общую массу 2-2,5 мин. На основе 15 указанной массы формовали образцы, которые уплотняли на вибростоле.

Образцы подвергали термообработке по следующему режиму: подъем температуры до 80+ С 2 ч, выдержка при 20 температуре 80" С 8 ч, снижение температуры до 20 С 2 ч. о

Используемые кубовые остатки производства фурфурилового спирта имеют следующий состав, мас.Е: 25

Вода 0,262

Низкомолекулярные

\ примеси О, 103

Фурфурол 0,226

Тетрагидрофуран 0,345 30

Фурфуриловый спирт 23,64

Метилфуриловый спирт 0,914

Пентадиолы 13,84

Ди- и тримерные примеси 3,34

Смолы 56 33

Фенолоспирт представлял собой

507-ный водный раствор первичных продуктов конденсации фенола с формальдегидом в присутствии оснований. 40

Его основные характеристики:

Содержание сухого остатка, 7.

Содержание свободного фенола не 45 более 3,0

Содержание свободного формальдегида, не более, Ж 4,0

Содержание гидроксильных групп, 7. 26-38

Молекулярная масса 120-200

Плотность, г/м 1, 15

344 2

Составы полимерных композиций представлены в табл. 1.

Таблица 1

Компоненты

Содержание компонентов в составах

1 2 3

Кубовые остатки производства фурфурилового спирта

9,65 11, 10 12,35

Хлорид цинка 3,8 4, 1 4,4

Фенолоспирт 4,83 5,55 6, 18

5,55 6, 18

4,83

Вода

Андезитовая мука 77,89 73,7 70,89

Свойства предлагаемого и известного составов приведены в табл. 2.

Формула и з обретения

Остальное

Полимерминеральная композиция, включающая производное фуранового ряда, катализатор отверждения и минеральный наполнитель, о т л и ч аю щ а я с я тем, что, с целью снижения линейной усадки, она содержит в качестве производного фуранового ряда кубовые остатки производства фурфурилового спирта, в качестве катализатора отверждения — хлорид цинка и дополнительно содержит фенолоспирт и воду при следующем соотношении компонентов, мас.7:

Кубовые остатки производства фурфурилового спирта 9,65-12.35 с

Хлорид цинка 3,8-4,4

Фенолоспирт 4,83-6,18

Вода 4,83-6, 18

Минеральный наполнитель 1273344

Таблица 2

Состав

Показатель г

1 2

Объемный вес, кг/мз 2200 2200 2200 — 2200-2300

3 ч

151

8-9

12,2 11,8

Линейная усадка, мм/м

0,04 0,06 0,07 0,08

1 20 1 21 1 28 5

1, 10

Объемная усадка, 0,955 0,95 0,94

0,96

10 -ной молочной кислоте

0,96 0,955 0,95 0,94 толуоле, ксилоле 1,3 1,24 1.,22 1,2

Составитель А.Пучин

Редактор Т.Митейко Техред Л.Олейник Корректор А. Эимокос ов

Заказ 6385/18 Тираж 640 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4

Предел прочности при сжатии, МПа по истечении:

30 сут

365 сут

Предел прочности при изгибе, МПа

Коэффициент стойкости (при сжатии) в

10 -ной уксусной кислоте

65 65 50

67 52 70 40-42

136 128 140
