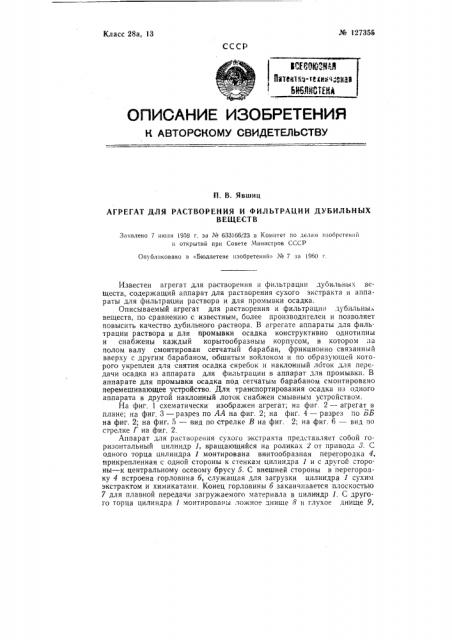

№ 127355
Класс 28а, 13
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
П, В. Явшиц
АГРЕГАТ ДЛЯ РАСТВОРЕНИЯ И ФИЛЬТРАЦИИ ДУБИЛЬНЫХ
ВЕЩЕСТВ
Заявлено 7 июля 1969 г, за ¹ 633166/23 в Комитет по делам изооретен П1 и открытий при Совете Министров СССР
Опуоликовано в «Бюллетене изобретений» № 7 за 1960 г.
Известен агрегат для растворения и фильтрации дубильных веществ, содержащий аппарат для растворения сухого экстракта и аппараты для фильтрации раствора и для промывки осадка.
Описываемый агрегат для растворения и фильтрации дубильны. веществ, по сравнению с известным, более производителен и позволяет повысить качество дубильного раствора. В агрегате аппараты для фильтрации раствора и для промывки осадка конструктивно однотипны и снабжены каждый корытообразным корпусом, в котором па полом валу смонтирован сетчатый барабан, фрикционно связанный вверху с другим барабаном, обшитым войлоком и по образующей которого укреплен для снятия осадка скребок и наклонный лоток для передачи осадка из аппарата для фильтрации в аппарат для промывки. В аппарате для промывки осадка под сетчатым барабаном смонтировано перемешивающее устройство. Для транспортирования осадка из одного аппарата в другой наклонный лоток снабжен смывным устройством.
На фиг. 1 схематически изображен агрегат; на фиг. 2 — агрегат в плане; на фиг. 3 — разрез по АА на фиг. 2; на фиг. 4 — разрез по ВБ на фиг. 2; на фиг. 5 — вид по стрелке В на фиг. 2; на фиг. 6 — вид по стрелке 1 на фиг. 2.
Аппарат для растворения сухого экстракта представляет собой горизонтальный цилиндр 1, вращающийся на роликах 2 от привода 8. С одного торца цилиндра 1 монтирована винтообразная перегородка 4, прикрепленная с одной стороны к стенкам цилиндра 1 и с другой стороны — к центральному осевому брусу 5. С внешней стороны в перегородку 4 встроена горловина б, служащая для загрузки цилиндра 1 сухим экстрактом и химикатами, Конец горловины б заканчивается плоскостью
7 для плавной передачи загружаемого материала в цилиндр 1. С другого торца цилиндра 1 монтированы ложное днище 8 и глухое днище 9, № 127355 имеюшс" отверстие 10, через котор,>v в цилиндр введены концы парспровода 11 и трубопровода 12 для подачи воды. В днище 9 имеется другое отверстие, закрываемое клапаном 18, расположенным в кармане 14, который прикреплен к внешней поверхности этого днища и снабжен горловиной 15. В полости 1б цилиндра 1 установлено несколько полок 17 для улучшения >)ерсмешивания при вращении цилиндра.
Аппарат для фильтрации раствора имеет корытообразный корпус И, в котором на полом валу 19 вращается сетчатый барабан 20. Над барабаном 20 расположен, фрикционно связанный с ним, барабан 21, обшитый войлоком, По образующей барабана 21 укреплен скребок 22, служащий для снят))я осадка. Передача загрязненной смеси из аппарата для растворения сухого экстракта производится через наклонный 70ток 28.
Аппарат для промывки осадка однотипен с аппаратом для фильтрации раствора, по имеет перемешивающее устройство 24, расположенное под сетчатым барабаном 25 этого аппарата, на выходе из которого установлен скребок 2б. Между барабанами 21 и 27, обшитыми войлоком, имеется наклонный лоток, снабженный сливным устройством 28. Аппарат для промывки осадка приводится в действие or привода 29.
В процессе работы агрегата загрязненный раствор дубильных веществ из полости 1б цилиндра 1 через открытый клапан 18 выливается в карман 14, из которого через горловину 15 поступает в лоток 28. Из лотка 28 раствор направляют в аппарат для фильтрации, в котором при вращении барабана 20 раствор проходит через сетчатую поверхность барабана и уже отфильтрованный раствор через полый вал 19 поступает в сборник готового экстракта. Осадок, приставший к войлочной обшивке барабана 21, снимается с нее скреоком 22. Смывное устройство
29 перемещает осадок в аппарат для промывки, где размешивается устройством 24 с водой. )Кидкость проходит через поверхность сетчатого барабана 25 и через полый его вал 80 вытекает в соответствующий сборник для последующего использования. Осадок, приставший к войлочной обшивке барабана 27, сбрасывается скребком 2б в корытообразный приемник 81. Получаемый и поступаюгций из агрегата чистый дубильный раствор поступает на дублсние ко>к. Удаление твердых остатков из цилиндра 1 производится при обратном его вращении.
Предмет изобретения
1. Агрегат для растворения и фильтрации дубильных веществ, включающий в себя аппарат для растворения сухого экстракта и аппараты для фильтрации раствора и для промывки осадка, отл и ч а ю щи и с я тем, что, в целях повышения качества раствора и увеличения производительности агрегата, аппараты для фильтрации и промывки конструктивно однотипны и снабжены каждый корь)тообразным корпусом, в котором на полом валу смонтирован сетчатый барабан, вверху фрикционно связанный с другим барабаном, обшитым войлоком, и по образующей „ которого укреплен для снятия осадка скреоок и наклонный лоток для передачи осадка из аппарата для фильтрации в аппарат для промывки.
2. Агрегат для растворения и фильтрации дубильных веществ по п, I, отличающийся тем, что, с целью ликвидации потерь дубильных веществ, в аппарате для промывки осадка под сетчатым барабаном смонтировано перемешиваюшее устройство.
3. Агрегат для растворения и фильтрации дубильных веществ по пп. 1 и 2, о тл и ч а ю шийся тем, что, с целью механизации процесса транспортирования осадка из одного аппарата в другой, наклонный лоток снабжен смывным устройством.
