Устройство для определения характеристик твердых материалов

Устройство для определения характеристик твердых материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к области горного дела и позволяет повысить информативность устройства. Образец 8 устанавливают на опорном столе 5, соединенном шарнирно с сосудом 3, в котором размещеры пьезот /7///л датчики 4. Сосуд 3 заполнен жидкостью и вращается в горизонтальной плоскости. Угол его поворота регистрируется размещенным с его внешней стороны указателем 10 по делениям на шкале I1, укрепленной на нижней части стола 5. Стол 5 выполнен из двух разъемных частей 6 (матрица) и 7 (пуансон), соединенных посредством резьбового соединения и сальника . Часть 7 (пуансон) связана со штоком пресса. Образец 8 нагружают давлением пресса 9. Сосуд 3 поворачивают и одновременно при заданном давлении на экране осциллографа 2 регистрируют пакеты продольных и поV перечных волн, излучаемых генератором 1. По известной методике вычисляют скорости продольных и поперечных волн. По их значениям определяют упругие характеристики материалов. 4 ил. ю 00 СП ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (12) (52) 4 Е 21 С 39 00

OllH0AHHE ИЗОБРЕТЕНИЯ

К A BTOPCH0MY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3914469/22-03 (22) 18.06.85 (46) 30.11 .86. Бюл. 1(44 (7I) Криворожский ордена Трудового

Красного Знамени горнорудный институт (72 ) П.И,Федоренко, В.И. Камащенко и П.А,Абашин (53) 622.281(088.8)

-(56) Ямщиков В.С. Методы и средства исследования и контроля горных пород и процессов. М.: Недра, 1982, с. 31"33.

Там же, с. 74-77. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ТВЕРДЯХ МАТЕРИАЛОВ (57) Изобретение относится к области горного дела и позволяет повысить информативность устройства.

Образец 8 устанавливают на опорном столе 5, соединенном шарнирно с сосудом 3, в котором размещены пьезодатчики 4. Сосуд 3 заполнен жидкостью и вращается в горизонтальной плоскости. Угол его поворота регистрируется размещенным с его внешней стороны указателем 10 по делениям на шкале il укрепленной на нижней части стола 5. Стол 5 выполнен из двух разъемных частей 6 (матрица) и

7 (пуансон), соединенных посредством реэьбового соединения и сальника. Часть 7 (пуансон) связана со штоком пресса, Образец 8 нагружают давлением пресса 9. Сосуд 3 поворачивают и одновременно при заданном давлении на экране осциллографа 2 регистрируют пакеты продольных и поперечных волн, излучаемых генератором l, По известной методике вычисляют скорости продольных и поперечных волн, По их значениям определяют упругие характеристики материалов.

4 ил.

1.273553

Ôèâ.. 2

ВНИИПИ Заказ 6403/28 Тираж 470 Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

Изобретение относится к горному делу и предназначено для определения упругих характеристик материалов.

Целью изобретения является повышение информаТивности устройства.

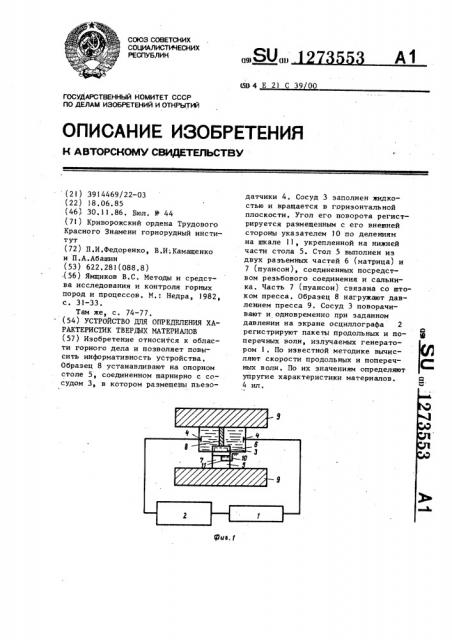

На фиг, 1 изображена блок-схема устройства на .фиг. 2 — сосуд с жидкостью, соединенный с опорным столом; на фиг. 3 — опорный стол в сборе! на фиг, 4 - матрица и пуансон опорного стола, Устройство для определения упругих характеристик твердых материалов состоит из генератора 1 ультразвуковых волн, осциллографа 2, сосуда 3 с жидкостью со встроенными пьезодатчиками 4, опорного стола 5, состоя щего из двух частей - матрицы 6 и пуансона 7, на котором установлен образец 8, пресса 9, указателя 10, укрепленного на дне сосуда, и шкалы 11, нанесенной на опорный стол, для определения угла поворота сосуда.

Образец 8 установлен на опорном столе 5, выполненном разъемным из двух частей: нижней части — пуансона 7, связанной со штоком пресса, и верхней части - матрицы 6, которые. образуют опорный стол 5 при помощи реэьбового соединения и соединены до упора торца пуансона 7 в дно матрицы 6 с зазора между их широкими частями для установки сальника (не показан) в нем, причем опорный стол 5 соединен с сосудом 3 шарнирно с возможностью его поворота в. горизонтальной плоскости и регистрации угла поворота указателем 10,укрепленным с внешней стороны сосуда, по делениям на шкале ll, укрепленной на нижней части опорного стола .5 с внешней стороны сосуда 3, Устройство работает следующим образом.

Генератором 1 излучают ультразвуковые колебания и на экране осциллографа 2 регистрируют пакет продольных и поперечных волн, вращением сосуда 3 пакеты поперечных и продоль1О ных волн разделяют и ведут одновременную их регистрацию при давлении, действующем на образец. Рассчитывают скорости продольных и поперечных волн и по их значениям определяют

1 упругие характеристики материалов.

Преимуществом данного устройства является то, что оно позволяет определять изменения упругих параметров материалов при изменении давления.

Формула изобретения

Устройство для определения характеристик твердых материалов, содер25 жащее сосуд с жидкостью, опорный поворотный стол для размещения образ" ца, указатель угла поворота со шкалой и пьезодатчики, установленные на противоположных стенках сосуда и соединенные с генератором ультразвуковых волн и осциллографом, о т л ич а ю щ е е с я тем, .что, с целью повышения информативности устройства, оно снабжено прессом, а опорный стол выполнен разъемным из двух частей, соединенных посредством резь" бового соединения и сальника, при этом одна иэ частей стола связана со штоком пресса, а указатель угла поворота размещен с внешней стороны сосуда.
