Мигалка для подачи топлива на сжигание

Мигалка для подачи топлива на сжигание

Иллюстрации

Показать все

Реферат



Изобретение относится к сжиганию топлива и может быть использовано на тепловых электростанциях. Изобретение позволяет повысить экономичность мигалки для подачи топлива путем изменения веса грузов 4 и 5. Конец стояка 1 имеет косой срез. Клапан 2 при подаче топлива закрывается под действием собственнохо веса , который создают грузы 4 и 5 в зависимости от нагрузки котла. 2 ил. О) to 00 сь со ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ CCCP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3935315/24-06 (22) 25.07.85 (46) 30.11.86. Бюл ¹ 44 (71) Центральное конструкторское бюро Союзэнергоремонта (72) Л.П.Яковлев и А.П.Овчаров (53) 662.187 (088.8) (56) Ромадин В.П. Пылеприготовление

M.-Ë,: Госэнергоиздат, 1953, с. 477.

Авторское свидетельство СССР

¹ 840584, кл. F 23 К 1/00, 1978.

„„SU„„1273692 А1 ц 4 Р 23 К 1/00 (54) МИГАЛКА ДЛЯ ПОДАЧИ ТОПЛИВА НА

СЖИГАНИЕ (57) Изобретение относится к сжиганию топлива и может быть использовано на тепловых электростанциях. Изобретение позволяет повысить экономичность мигалки для подачи топлива путем изменения веса грузов 4 и 5. Конец стояка 1 имеет косой срез. Клапан 2 при подаче топлива закрывается под действием собственного веса, который создают грузы 4 и 5 в зависимости от нагрузки котла. 2 ил.

1273692

Формула изобретения зом.

Под воздействием веса столба топлива, находящегося в спускном стояке 1, клапан 2, установленный на валу, открывается и пОдает порцию топлива на сжиганив. Благодаря тому, что выходной конец стояка 1 имеет косой срез, расположенный под углом к вертикали, клапан 2 под действием собственного веса закрывается. ОтогСоставитель B. Круглянский

Редактор Т. Парфенова Техред,Л.Сердюкова КорректорВ.Синицк.".я

Тираж 514 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6464/35

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для регулирования подачи топлива и может быть использовано в трактах топливоподачи на тепловых электростанциях.

Целью изобретения является повышение экономичности.

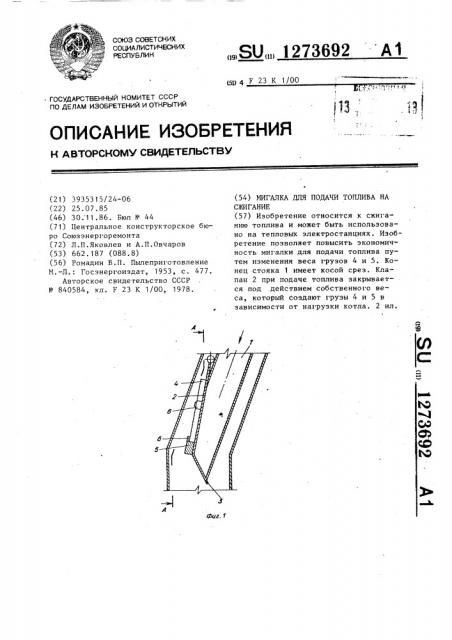

На фиг. 1 изображена мигалка, продольный разрез; на фиг. 2 — разрез

А-А на фиг. 1.

Мигалка содержит спускной стояк 1 с наклонным выходным конусом, косой срез которого перекрыт поворотным клапаном 2. Клапан 2 выполнен с отогнутым нижним концом 3, а его верхняя часть снабжена грузами 4 и 5, расположенными друг под другом. Верхний груз 4 является съемным и расположен в направляющих 6, а нижний груз 5 жестко закреплен в месте отгиба нижнего конца 3 клапана 2.

Мигалка работает следующим обранутый конец 3 клапана 2 позволяет уменьшить его габариты, а вес клапана создается грузами 4 и 5. Груз 5 создает, при отсутствии груза 4, минимальный столб топлива в стояке 1, а полный набор грузов 4 и 5 — максимальный столб топлива, что соответствует минимальной и максимальной нагрузке котла. Грузы 4 и 5 могут

10 выполняться не из металлического материала, например кирпича, бетонных плиток и т.д., что снижает расход металла на устройство. Изменяя вес груза 4, можно регулировать высоту

15 столба топлива от минимальной к максимальной.

Мигалка для подачи топлива на сжигание, содержащая спускной стояк .с наклонным выходным концом, имеющим косой срез, перекрытый поворот25 ным клапаном, о т л и ч а ю щ а яс я тем, что, с целью повышения экономичности, клапан выполнен с отогнутым нижним концом, а его верхняя часть снабжена грузами, расположен30 ными друг над другом, причем верхний груз съемный, а нижний жестко закреплен в месте отгиба нижнего конца клапана.
