Охладитель

Охладитель

Иллюстрации

Показать все

Реферат



Изобретение относится к теплоэнергетике и м.б. использовано в системах водооборота. Изобретение позволяет повысить эффективность охлаждения. Патрубки (п) 4 и 5 оппозитно размещены относительно друг друга и установлены в подшипниковой обойме 6 с возможностью вращения вокруг вертикальной оси. При наличии ветра П 4 и 5 с помощью лопастей 9 и 10 разворачиваются до установки П 4 навстречу набегающему потоку воздуха (в). П 5 соответственно устанавливается в противоположном направлении . Наличие насадка 7 на П 4, являющегося конфузором, обеспечивает интенсивное засасывание В в корпус 1 при распыливании жидкости распылителями 1I. Обтекание потоком атмосферного В насадка 8, являющегос ф ся диффузором, создает разрежение на его срезе, что способствует ин (/) тенсивному отсосу В из корпуса I. 1 ил.

СОЮЗ COE)ETÑÍÈÕ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 F 28 С 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3932140/24-06 (22) 17.07.85 (46) 30.11.86. Бюл. Ф 44 (71) Государственный проектный институт строительного машиностроения (?2) А.Д.Воропаев, В.А,Смольский и А.И,Милютин (53) 621.175.3(088.8) (56) Авторское свидетельство СССР

Р 1041857, кл. F 28 С 1/00, 1981. (54) ОХЛАД(ПЕЛЬ (57) Изобретение относится к теплоэнергетике и м.б. использовано в системах водооборота, Изобретение позволяет повысить эффективность охлаждения. Патрубки (П) 4 и 5 оппозитно размещены относительно друг друга и установлены в подшипниковой обойме 6 с возможностью вращения вокруг вертикальной оси. При наличии ветра П 4 и 5 с помощью лопастей

9 и 10 разворачиваются до установки П 4 навстречу набегающему потоку воздуха (В). П 5 соответственно устанавливается в противоположном направлении, Наличие насадка 7 на П 4, являющегося конфузором, обеспечивает интенсивное засасывание В в корпус 1 при распыливании жидкости распылителями 11, Обтекание потоком атмосферного В насадка 8, являющегося диффузором, создает разрежение на его срезе, что способствует интенсивному отсосу В из корпуса 1.

1 ил.

273718 2

Подписное

8HNMIIK Заказ 6465/36 . Тираж 589

Произв.-полигр. пр-тие, r. Узгород, ул. Проектная, 4

3 1

Изобретение относится к теплоэнергетике, а именно к контактным распылительным теплообменным аппаратам, и может быть использовано в качестве охладителя в системах водооборота °

Цель изобретения — повышение эффективности.

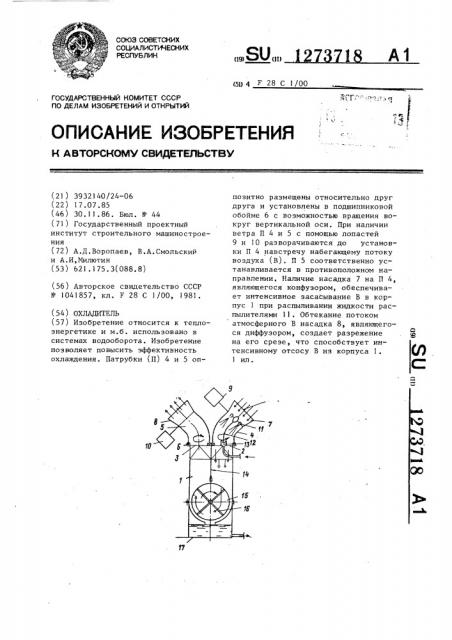

На чертеже показан охладитель, общий вид.

Охладитель содержит корпус 1 с воздуховодным и воздухоотводящим окнами 2 и 3 соответственно. К окнам 2 и 3 примыкают криволинейные, оппозитно размещенные относительно друг друга патрубки 4 и 5 соответственно, Патрубки 4 и 5 установлены в подшипниковой обойме 6 с возможностью вращения вокруг вертикальной оси. На свободных торцах патрубков 4 и 5 установлены конические насадки 7 и 8, расширяющиеся наружу корпуса 1. Патрубки 4 и 5 снабжены лопастями 9 и 10 соответственно ., для восприятия потоков атмосферного воздуха (ветра). В патрубке 4 в месте его сочленения с .насадком 7 размещены распылители 11 жидкости.

Подвод жидкости к распылителям 11 осуществляется с помощью трубопровода 12 с муфтой 13. В корпусе 1 размещена центральная вертикальная перегородка 14 для разделения потоков входящего и выходящего воздуха. Под перегородкой 14 горизонтально установлен ротор 15 с сеточными лопастями 16. В нижней части корпуса 1 размещен поддон 17 для сбора охлаждающей жидкости.

Подаваемая на охлаждение жидкость распыливается внутри патрубка 4 распылителями 11, Выполнение насадка

7 конфузорным позволяет эффективно распыливать жидкость, эжектировать поток воздуха. Поток воздухожидкостной смеси поступает в корпус 1, где происходит испарительно-конвектив ное охлаждение жидкости. Капли жидкости разбиваются сетчатыми лопастями 16 ротора 15, при этом часть

50 жидкости проходит через лопасти 16 и стекает в поддон 17. Вращение ротора 15 вызывает интенсивное перемешивание воздуха с каплями жидкости, увеличивая степень ее охлаждения. Нагретый воздух выводится из корпуса 1 через окно 3 и патрубок 5 и не перемешивается с поступающим в корпус 1 охлаждающим воздухом.

При наличии ветра патрубки 4 и 5 с помощью лопастей 9 и 1О разворачиваются до установки патрубка 4 навстречу набегающему потоку воздуха.

Патрубок 5 соответственно устанавливается в противоположном направлении. Наличие насадка 7 на патрубке 4, являющегося- конфузором, обеспечивает интенсивное засасывание воздуха в корпус 1, обтекание потоком атмосферного воздуха насадка

8, являющегося в этом случае диффузором, создает разрежение на его срезе, что способствует интенсивному отсосу воздуха из корпуса 1.

Формула и з о б р е т е н и я

Охладитель, содержащий корпус с воздуховодным и воздухоотводящим окнами в верхней части, размещенную в корпусе центральную вертикальную перегородку для разделения потоков входящего и выходящего воздуха, горизонтально установленный под перегородкой ротор с сеточными лопастями, поддон для сбора охлажденной жидкости, распылители жидкости, о т л и ч а ю m; и и с я тем, что, с целью повышения эффективности, он снабжен криволинейными оппозитно размещенными относительно друг друга и примыкающими к указанным окнам патрубками, установленными с возможностью вращения вокруг вертикальной оси и снабженными кони! ческими насадками на свободных торцах, расширяющимися наружу от корпуса, и лопастями, при этом распылители жидкости размещены в патрубке воздуховходного окна в месте сочленения насадка с патрубком.
