Устройство для интенсификации теплообмена

Устройство для интенсификации теплообмена

Иллюстрации

Показать все

Реферат



Изобретение относится к теплотехнике , в частности к устройствам для измерения теплопередачи. Изобретение позволяет интенсифицировать теплообмен и улучшить очистку, поверхности теплообмена (ПТ) при ее вертикальном расположении. К ПТ в шахматном порядке перпендикулярно прикреплены стержни (С) 2. На С 2 шарнирно закреплены упругие полоски (П) 1 дугообразной формы. С 2 расположены с шагами превышающими продольный разме4Э -П 1 . В соседних рядах П I имеют противоположный изгиб. Под действием теплоносителя П I колеблются , турбулизируя пограничный слой теплоносителя. При отключении потока П I, падая под действием силы тяжести, очищают ПТ. I з.п. ф-лы, 2 ил. (Л PU8. i

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д1) 4 F 28 F 3/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2.1) 3929178/24-06 (22) 11.07.85 (46) 11.86. Бюл. 9 44 (71) Белорусский институт механизации сельского хозяйства (72) В.И.Сайко и В.И.Савченков (53) 621.565.94(088.8) (56) Авторское свидетельство СССР

Р 608048, кл. F F 1974. (54) УСТРОЙСТВО ДЛЯ ИНТЕНСИФИКАЦИИ

ТЕПЛООБМЕНА (57) Изобретение относится к теплотехнике, в частности к устройствам для измерения теплопередачи. Изобретение позволяет интенсифициро„„SU„, 1273730 А1 вать теплообмен и улучшить очистку. поверхности теплообмена (ПТ) при ее вертикальном расположении. К ПТ в шахматном порядке перпендикулярно прикреплены стержни (С) 2. На С 2 шарнирно закреплены упругие полоски (П) 1 дугообразной формы. С 2 расположены с шагами превышающими продольный размер П 1. В соседних рядах П 1 имеют противоположный изгиб.

Под действием теплоносителя П 1 колеблются, турбулизируя пограничный слой теплоносителя. При отключении потока П 1, падая под действием силы тяжести, очищают ПТ. 1 з.п. ф-лы, 2 ил.

Составитель М. Косоротов

Редактор Т.Парфенова Техред Л.Сердюкова Корректор A.Òÿñêî

Заказ 6466/37 Тираж 589 . Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

1,1

Изобретение относится к устройствам для изменения теплопередачи.

Целью изобретения является интенсификация теплообмена и улучшение очистки поверхности при ее вертикальном расположении.

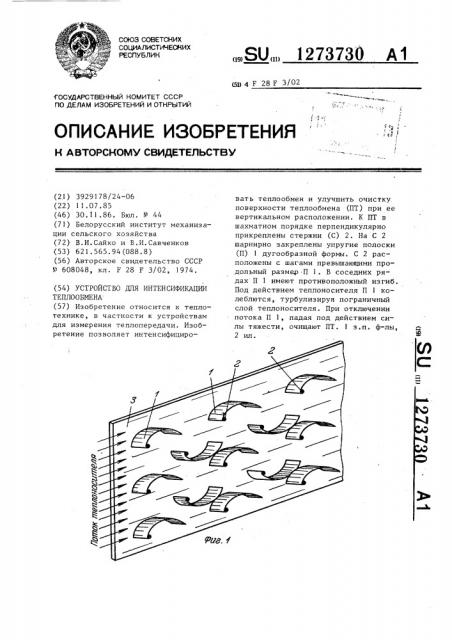

На фиг.1 изображено предлагаемое устройство для интенсификации теплообмена; на фиг.2 — схема расположения упругих полосок.

Устройство содержит систему упругих полосок 1 дугообразной формы, шарнирно закрепленных на стержнях 2, которые в шахматном порядке прикреплены перпендикулярно к вертикальной поверхности теплообмена

3. Стержни 2 расположены с продольным и поперечным шагами, превышающими продольный размер полоски 1.

Полоски 1 соседних рядов при этом выполнены с противоположным изгибом.

Устройство работает следующим образом.

В первоначальном положении полоски 1 свободно свисают под действием силы тяжести. При течении теплоносителя вдоль поверхности 3 полоски

1 под давлением жидкости поднимаются и благодаря дугообразной форме и их упругости, а также действию силы тяжести, они постоянно колеблются, турбулизируя при этом пограничный слой теплоносителя и интенсифи273730 а цируя теплообмен. При отключении потока теплоносителя полоски 1 под действием силы тяжести проворачиваются на стержнях 2 и падают, очищая

5 поверхность теплообмена 3.

Использование изобретения позволяет интенсифицировать теплообмен и улучшить очистку поверхности тепло10 обмена.

Формула и з обре т е н и я

1. Устройство для интенсифика15 ции теплообмена, содержащее систему полосок, прикрепленных одним концом к поверхности теплообмена и колеблющихся под действием теплоносителя, о т л и ч а ю щ е е с я

20 тем, что, с целью интенсификации теплообмена и улучшения очистки поверхности при ее вертикальном расположении, к последней в шахматном порядке прикреплены перпендикуляр25 но стержни, полоски выполнены упругими дугообразной формы и шарнирно закреплены на стержнях, а стержни расположены с поперечным и продольным шагами, превышающими продоль30 ный размер полоски.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что в соседних рядах полоски имеют противоположный изгиб. !
