Формирователь структуры потока газа

Формирователь структуры потока газа

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в испытательных стендах и промьшшенных газоводах. Цель изобретения - снижение потерь давления при формировании равномерной эпюры скоростей в потоке газа. В цилиндрическом корпусе I установлен диск 2 с равномерно распределенными по нему сквозными отверстиями 3 с расширенными конечными участками 4. Расширение каналов отверстий уменьшается от центра диска к периферии. При прохождении потока газа с куполообразным объемным распределением скоростей по его поперечному сечению через отверстия происходит выравнивание скоростей по сечению пото ка. 2 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5ö 4 С 01 Р 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ii; C

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3833950/24-10 (22) 30.)2.84 (46) 30.11.86.Бюл. № 44 (72) А.А.Афанасьев, Б.А.Жестков и С.И.Ковыршин (53) 68).121 1 088.8) (56) Авторское свидетельство СССР № 482053, кл.С 01,Р 1/00, 1971.

Идельчик И.Е.Справочник по гидравлическим сопротивлениям. M.:

Машиностроение, 1975, с.330. (54) ФОРМИРОВАТЕЛЬ СТРУКТУРЫ ПОТОКА

ГАЗА (57) Изобретение может быть использовано в испытательных стендах и

„„SU„„1273742 A 1 промьппленных газоводах. Цель изобретения — снижение потерь давления

: при формировании равномерной эпюры скоростей в потоке газа. В цилиндрическом корпусе 1 установлен диск

2 с равномерно распределенными по нему сквозными отверстиями 3 с расширенными конечными участками 4.

Расширение каналов отверстий уменьшается от центра диска к периферии.

При прохождении потока газа с куполообразным объемным распределением скоростей по его поперечному сечению через отверстия происходит вы равнивание скоростей по сечению потока. 2 ил.

1273742

Составитель Б.Бирюков

Редактор Т.Парфенова Техред Л.Сердюкова

Корректор Г.Решетник

Заказ 6466/37 Тираж 705

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Производственно-полиграфическое предприятие, г.Ужгород, ул. Проектная,4

Изобретение относится к устройствам для формирования равномерной эпюры скоростей в симметричных потоках газа и может быть использовано в испытательных стендах и промьппленных газоводах для обеспечения стабильной работы расходомеров, счетчиков газа и регуляторов расхода.

Целью изобретения является снижение потерь давления при формирова 10 нии равномерной эпюры скоростей в потоке газа.

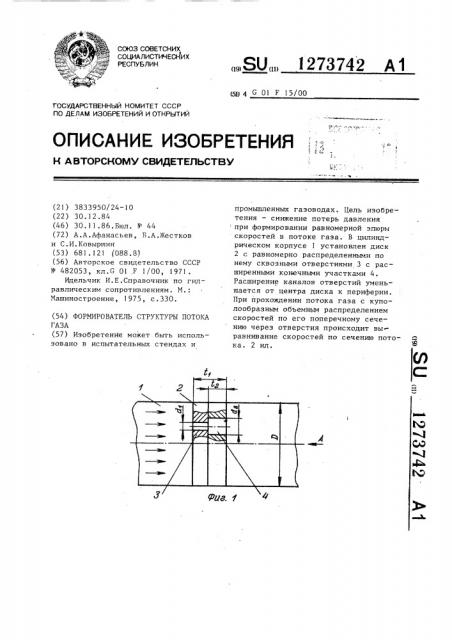

На фиг.1 изображен формирователь, продольный разрез; на фиг.2 — то же, вид со стороны выхода потока. 15
